多安装位带圆弧过渡平板类零件二维结构设计

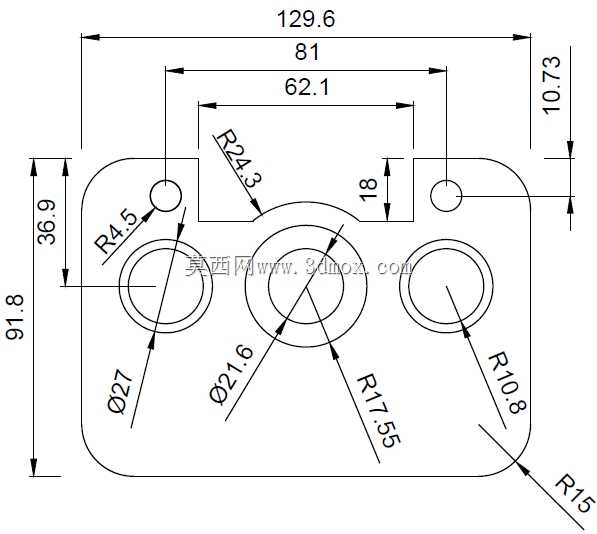

　　这类带多组同轴圆环特征的平板类结构件，常作为通讯终端设备内部的功能承载基板使用，在手持类通讯设备、桌面式通讯转接装置的内部装配环节中，承担着定位功能模块、传导操作作用力、分隔内部腔体的实际作用。从结构轮廓来看，整体采用大圆角矩形的外轮廓设计，四个边角均做了圆弧过渡处理，其中右下角外轮廓采用R15的大半径圆弧，左侧边角搭配R4.5的过渡圆角，既能够避免装配过程中锐边划伤操作人员或相邻线材，也能在有限的设备内部空间里最大化利用安装区域，减少结构件与相邻壳体的干涉风险。整体外轮廓的总长尺寸控制在129.6mm，总宽度方向的最大尺寸为36.9mm加上底部9mm的延伸段，整体安装边界的高度方向尺寸为10.73mm，这个尺寸区间刚好适配多数手持通讯设备的内部腔体厚度，不会额外占用过多的堆叠空间。

　　结构上的三组同轴圆环特征是核心功能区域，中间位置的圆环组设置了两层环形台阶，内层直径为21.6mm，外层环形台阶的半径为17.55mm，这个位置通常用来装配旋钮类操作部件或者信号转接接头，双层台阶的设计可以直接对嵌入的部件做轴向定位，不需要额外加装定位衬套，能减少装配工序的零件数量。左右两侧对称布置的圆环特征半径为10.8mm，对应的环形区域直径为27mm，这两个位置一般用来装配按压式操作按键或者状态指示灯的导光套，对称布局的设计可以让操作力的分布更均匀，避免单侧受力导致的基板变形。在两个侧圆环的上方，各设置了一个直径较小的安装通孔，两个孔的中心距为81mm，距离基板上边沿的垂直尺寸为18mm，这两个孔用来穿装固定螺丝，将整个基板锁紧在设备的中壳支架上，孔位周边的R24.3内凹圆弧设计，是为了给螺丝装配工具预留操作空间，避免电批或者螺丝刀在锁紧螺丝时与基板本体发生碰撞。

　　设计过程中，所有圆弧特征的圆心都做了共线约束，左右两组侧圆环的圆心与中间主圆环的圆心处于同一水平轴线上，保证了三个功能模块的装配基准统一，后续做公差分配时，可以直接以这条水平轴线作为基准轴，降低形位公差的标注难度。两个安装孔的中心连线也与这条基准轴保持平行，距离基准轴的垂直尺寸经过反复校核，刚好避开下方三个圆环特征的安装空间，不会出现螺丝穿装后与下方嵌入的部件发生干涉的问题。基板上边沿的内凹轮廓采用R24.3的圆弧过渡，除了预留工具操作空间之外，还能适配设备中壳内部的加强筋轮廓，让基板装配后可以贴合在加强筋上，提升整体结构的抗形变能力，在设备受到跌落冲击时，冲击力可以通过加强筋直接传导到壳体上，避免基板受力断裂。

　　从实际应用的角度出发，这类平板结构件的厚度一般会根据装配需求选择1.5mm到2mm的板材，加工时可以采用冲压一次成型的工艺，所有轮廓的圆弧过渡都能减少冲压过程中的应力集中，避免板材在折弯或者冲压环节出现裂纹。三个圆环区域的台阶特征，如果采用金属板材加工，可以通过冲压拉伸直接成型，如果采用塑料材质注塑生产，这些圆弧过渡也能优化塑料熔体的流动路径，减少注塑缺陷的产生。尺寸标注上所有的定位尺寸都从统一基准出发，总长129.6mm、孔位中心距81mm与62.1mm的分层标注，能让加工人员快速找到各特征的定位坐标，减少加工过程中的尺寸换算误差，宽度方向的尺寸标注也对应了不同位置的安装边界，方便装配人员提前核对与相邻部件的间隙，保证装配后各功能部件的动作不会受到阻碍。
