六槽对称星形轮盘二维工程结构设计

　　该零件属于间歇传动机构中的槽轮类核心构件，这类构件常被应用在轻工包装设备、自动化送料工位、小型通讯终端装配流水线的转位机构中，承担定角度间歇分度的传动功能，能在连续输入转动的工况下，输出固定角度的步进转动，匹配工位切换时的停顿动作需求，避免连续转动带来的工位定位偏差。从结构功能来看，该轮盘采用六槽均布的对称布局，相邻槽的分度夹角为60度，能够实现单次60度的步进转位，适配六工位循环作业的设备布局，比如小型电子元件的组装、检测、下料循环工位，每一次槽口与驱动拨销的啮合，都会带动工作台完成一个工位的切换，脱离啮合后轮盘的圆弧锁止面会与驱动盘的锁止弧贴合，保证工位停留阶段的位置稳定性，不会出现惯性滑移。

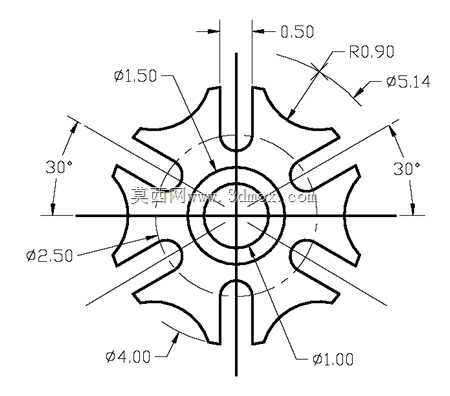

　　设计阶段首先要确定的是中心基准的尺寸链，中心孔直径1.00作为整个零件的安装定位基准，与传动轴采用间隙配合，保证转动过程中无卡滞，同时中心孔的同轴度公差需要控制在0.01以内，避免转动时出现径向跳动，影响分度精度。围绕中心孔向外的第一层环形基准直径为2.50，这是锁止弧的内侧基准面，与驱动件的锁止弧配合时，这个面的圆度直接决定锁止阶段的定位精度，若圆度超差，会出现锁止阶段轮盘窜动的问题。向外延伸的外轮廓基准直径为4.00，是轮盘的最大实体外圆，也就是锁止弧的外轮廓面，这个面与驱动件锁止弧的配合间隙需要控制在0.02-0.05之间，间隙过大会导致停位晃动，间隙过小会出现转动卡滞。六个均布的槽口宽度为0.50，

　　槽口的两侧面需要做平行度公差约束，槽口端部采用R0.90的圆弧过渡，一方面是避免拨销进入槽口时出现刚性撞击，减少接触应力，另一方面圆弧过渡能够降低槽口端部的应力集中，提升零件在频繁启停冲击下的疲劳寿命，避免长期使用后槽口出现崩边问题。槽口的外端定位圆直径为5.14，这个尺寸是拨销进入槽口最深位置时的轨迹边界，设计时需要保证拨销运动到这个位置时，驱动件的锁止弧刚好完全脱离轮盘的锁止面，避免出现运动干涉。中心区域的凸台直径1.50，是轮盘与传动轴轴肩贴合的定位面，能够保证轮盘安装时的轴向定位精度，避免轴向窜动影响槽口与拨销的啮合深度。从安装边界来看，零件的最大回转直径为5.14，安装时需要预留至少0.2的周边安全间隙，

　　避免转动过程中与周边的机架、传感器等部件发生刮碰，中心安装孔的轴向长度需要根据传动轴的轴段长度匹配，保证轮盘固定后无轴向窜动。这类槽轮结构相比棘轮机构，传动过程更平稳，冲击噪音更小，适合中低速轻载的间歇传动场景，尤其是在小型通讯类产品的装配设备中，因为这类设备的工位负载小，转位频率不高，槽轮机构的结构简单、维护方便的优势能够充分发挥，不需要复杂的控制系统就能实现固定角度的分度动作，降低设备的制造成本。设计时需要重点校核槽口的接触强度，因为拨销进入和脱离槽口的瞬间会存在冲击载荷，槽口侧面的硬度需要达到HRC40-45，提升耐磨性能，长期使用后若槽口出现磨损，会导致分度角度偏差，直接影响工位的定位精度，因此在零件加工时，槽口面通常会做表面淬火处理。另外六个槽的位置度公差需要严格控制，相邻槽的角度偏差不能超过0.05度，否则会出现工位偏移，导致装配或检测工位的对位不准，出现产品不良。锁止弧的同轴度需要与中心孔保持一致，否则锁止阶段会出现卡滞或者间隙过大的问题，驱动拨销的直径需要与槽宽匹配，通常比槽宽小0.01-0.02，保证滑动顺畅的同时减少间隙带来的回差。
