对称式四孔安装法兰连接座结构设计

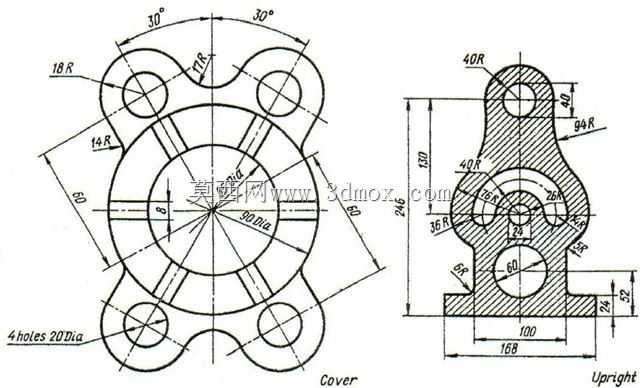

　　这类对称式带铰接耳的连接座，常见于中小型工程机械的操纵连杆机构、轻工自动化设备的摆臂铰接点位，以及通讯基站天线的角度调节支架部位，核心作用是作为中间转接载体，实现固定安装面与摆动部件之间的可靠铰接，同时承担径向载荷与小幅摆动扭矩的传递。从结构布局来看，整体采用中心对称的四耳设计，四个安装孔沿中心环形均布，相邻安装耳的夹角为30度，这种布局能让安装后的受力均匀分散到四个固定点位，避免单侧应力集中导致的连接松动或结构变形。中心区域设置直径90mm的主配合孔，孔壁预留8mm宽的键槽结构，用于和穿过的芯轴实现周向固定，传递转动扭矩，键槽的位置与下方安装孔的中心连线对齐，方便装配时的对位找正，减少现场安装的调整工作量。

　　从外形尺寸边界来看，零件总宽度方向最大尺寸为168mm，底部安装基面的有效支撑宽度为100mm，底部凸台厚度24mm，这个厚度能保证安装时基面与设备安装面的贴合面积足够，不会因为螺栓预紧力导致基面压溃变形。上下方向的总高度为246mm，顶部铰接耳的外圆弧半径为40mm，铰接孔中心到顶部圆弧顶点的距离为40mm，铰接孔外侧的过渡圆弧半径为94mm，这个大圆弧过渡能有效降低铰接部位的应力集中系数，在部件反复摆动的工况下减少疲劳裂纹的产生概率。中间的环形加强筋区域，分别设置36R、40R的圆弧过渡结构，把中心主孔与上下铰接耳、左右安装耳平滑连接起来，既减少了零件的整体重量，又能保证结构的刚性，避免受力时出现过大的弹性形变。

　　四个安装耳的外轮廓采用18R的圆弧收边，安装耳与中心主体的连接部位采用14R的过渡圆弧，安装孔直径为20mm，适配常用的M18规格连接螺栓，孔位的中心到零件中心的距离为60mm，这个孔距参数能兼容多数现有设备的安装点位，不需要对原有安装基面做额外的扩孔或改孔加工。右侧剖视图展示的是零件沿中心对称面的截面结构，可以看到中心主孔为通孔设计，中间的环形空腔深度与两侧壁厚保持均匀，壁厚控制在合理范围，既满足铸造或铣削加工的工艺要求，不会出现壁厚不均导致的铸件缩孔缺陷，也能在保证强度的前提下减少材料消耗。下方的铰接耳内孔直径为60mm，用于安装铰接销轴，耳板外侧采用6R的圆角过渡，避免装配时划伤操作人员，也能减少应力集中。

　　设计过程中优先考虑了装配与维护的便利性，所有外露的棱边都做了圆角处理，没有尖锐的加工毛刺，安装孔的端面都预留了锪平结构，保证螺栓安装时头部能完全贴合支撑面，不会出现偏载导致的螺栓断裂问题。对称式的结构设计让零件在加工时可以采用一次装夹完成大部分形位的加工，减少装夹次数带来的形位公差累积，四个安装孔的位置度公差可以控制在0.1mm以内，保证安装时的互换性，不需要针对单个零件做配做加工。在实际工况应用中，这类零件承受的载荷主要是沿芯轴径向的拉力与压力，以及摆动过程中的小幅冲击载荷，环形加强筋的布局刚好沿着载荷传递的路径布置，能把铰接点的受力顺畅传递到四个安装螺栓点位，不会出现力流中断导致的局部应力过高问题。底部安装基面的平面度要求控制在0.05mm以内，保证安装后零件不会出现倾斜，避免铰接销轴出现卡滞，影响摆动部件的动作灵活性。
