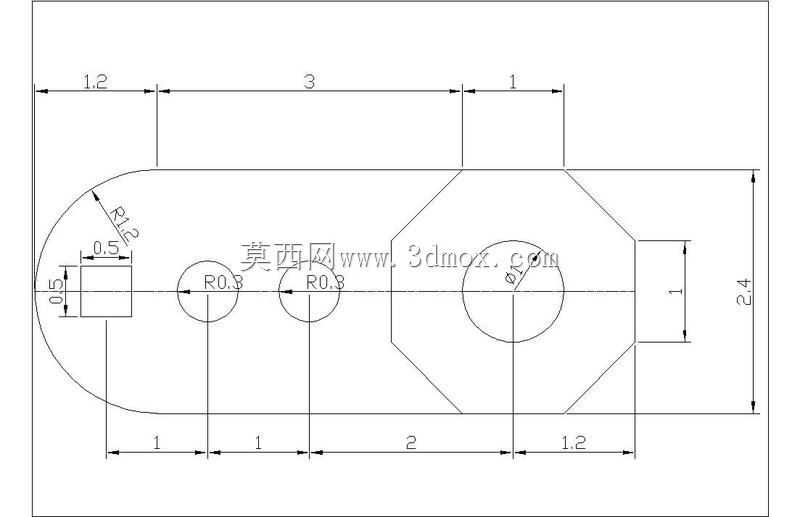

带圆弧切边与圆孔特征的平面连接构件草图

　　在通讯终端内部结构的小型连接构件设计环节，这类带圆弧过渡与多组圆孔特征的平面零件，是实现内部板卡定位、小型功能模块搭接的核心基础件，日常接触的手持通讯设备内部，板卡之间的绝缘支撑、信号模块的固定基座，很多都采用这类轮廓的冲压或机加工薄片零件，它不需要复杂的三维曲面造型，所有特征都集中在单一平面内，却直接决定了内部组件的装配精度与长期使用的结构稳定性。从实际装配场景来看，这类零件的安装边界完全由外轮廓的尺寸链决定，左侧R1.2的半圆端头，是为了适配设备内部圆角的安装槽位，避免尖角在装配时剐蹭内部排线，同时减少零件自身的应力集中点，在设备受到跌落冲击时，圆弧端头不会因为应力突变出现开裂问题。整体轮廓的水平方向总长度由分段尺寸累加控制，从左至右依次排布的1mm、1mm、2mm、1.2mm分段，对应了不同安装孔位的中心距，其中两个R0.8的小圆孔，是用来穿装M0.8规格的微型螺丝，将零件固定在下方的塑胶支撑柱上，孔位的位置度公差需要控制在0.05mm以内，否则装配时会出现螺丝无法对位、强行锁附导致塑胶柱断裂的问题。右侧的切边八角形轮廓，是为了避让设备内部的相邻元件，比如靠近天线区域的位置，不能有多余的金属结构延伸到信号净空区，所以将原本的矩形轮廓切去四个边角，既缩减了零件的占用空间，又不会降低整体的结构强度，切边后的轮廓最右侧预留的1mm宽度凸台，是用来卡接排线固定座的定位槽，装配时凸台卡入塑胶座的卡槽内，不需要额外打胶就能实现排线的径向固定，

　　避免设备晃动时排线松脱。中间位置直径1mm的中心圆孔，是整个零件的装配基准孔，加工时会先加工这个孔，穿入定位销后再加工其余的孔位和外轮廓，保证所有特征的相对位置精度，孔的边缘做了0.05mm的倒角处理，去除冲压或激光切割产生的毛刺，防止毛刺脱落掉入设备内部造成电路短路。左侧端头位置的0.5mm宽度小凸台，高度与零件厚度一致，是用来顶住上方的FPC软板，限制软板的装配位置，避免软板过度弯折导致线路断裂，凸台的边缘做了微小的圆角处理，不会割伤软板的绝缘保护层。从设计思路上来说，这类平面零件的建模不需要复杂的特征命令，核心是梳理清楚所有尺寸的基准关系，以中心圆孔的圆心作为整个草图的坐标原点，水平方向作为X轴，垂直方向作为Y轴，

　　先绘制对称的中心线，再依次绘制外轮廓的直线和圆弧段，最后添加各个孔的圆形轮廓，所有尺寸都按照装配需求标注成链式尺寸，同时核对总长度尺寸是否和分段尺寸累加值一致，避免出现过定义或者尺寸冲突的问题。垂直方向的总宽度2.4mm，是匹配设备内部的安装空间高度，零件的厚度通常选用0.2mm的不锈钢片或者0.3mm的阻燃PC片，根据使用场景选择材质，如果是需要接地的连接部位就选用不锈钢，绝缘支撑部位就选用PC材质。在实际建模过程中，要特别注意圆弧和直线段的相切约束，左侧R1.2的圆弧要和上下两条水平边线完全相切，否则加工出来的轮廓会出现接刀痕，装配时无法顺畅滑入安装槽内。两个R0.8的小圆孔中心要落在水平中心线上，保证装配后零件的受力均匀，

　　不会因为孔位偏置导致锁附后零件出现翘曲。右侧切边的斜线段角度设置为45度，这个角度是经过装配验证的，既能够最大程度缩减轮廓尺寸，又不会让斜边上的应力集中系数过高，在受到侧向挤压力时，斜边能够将力分散到相邻的直线段上，避免零件出现变形。这类零件虽然结构简单，但是在通讯设备的内部结构中用量很大，每一台设备里往往会用到3到5个同类型不同尺寸的平面连接构件，设计时除了要满足自身的装配要求，还要考虑和周边零件的间隙，通常零件轮廓和周边元件的间隙要保留0.1mm以上，防止加工误差导致装配干涉。在草图绘制完成后，还要进行轮廓的封闭性检查，确保所有线段首尾相连没有开放缺口，否则后续生成工程图或者进行钣金、冲压加工编程时会出现特征错误，影响生产效率。
