带双安装孔R角过渡连接钣金件二维草图

　　在通讯设备的内部结构搭建场景中，这类带双安装孔的异形连接构件是机柜内部走线架、模块安装支架的核心组成部分，日常会接触到大量同类型的结构设计，这类构件不需要复杂的曲面造型，核心是保证安装定位精度、结构强度以及装配时的无干涉适配。从实际使用场景来看，这类构件通常采用1.5-2mm厚度的冷轧钢板冲压成型，表面做喷塑或镀锌防锈处理，适配通讯机柜内的标准安装孔位，用来固定通讯模块、理线架或者接地铜排，需要承受一定的静态载荷，同时在设备运输过程中要具备足够的抗形变能力，避免孔位错位导致模块安装失效。

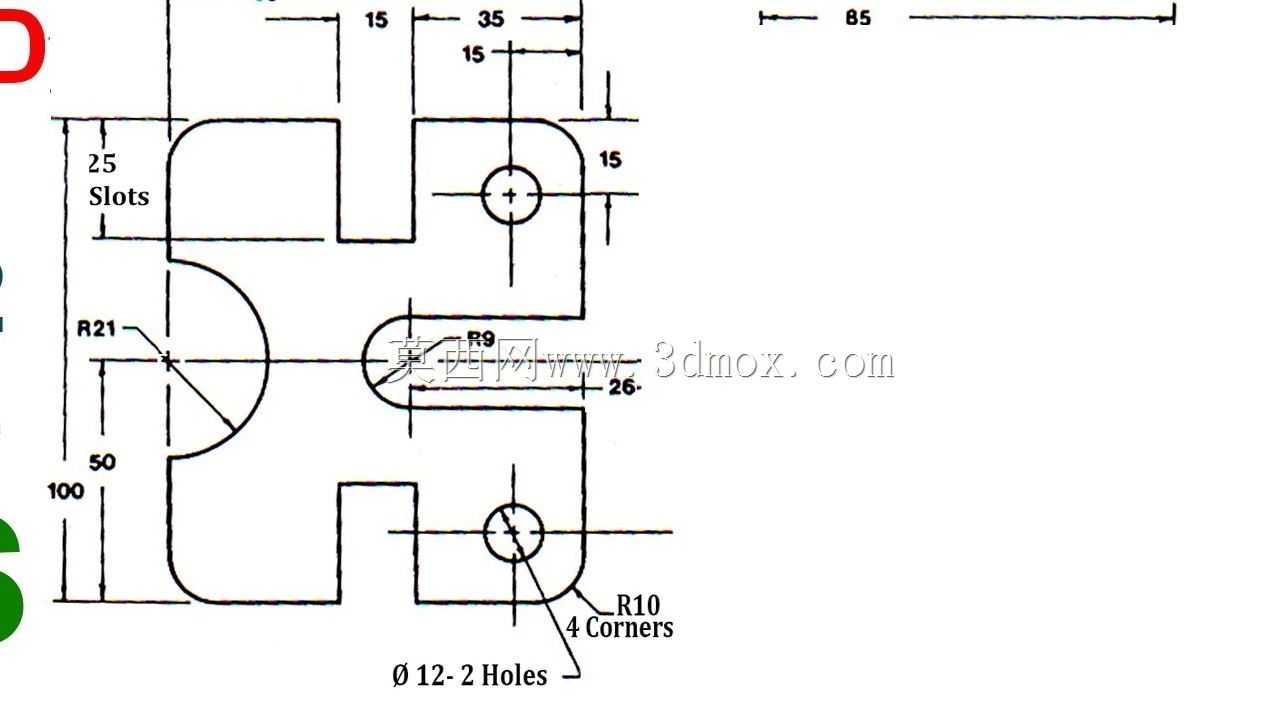

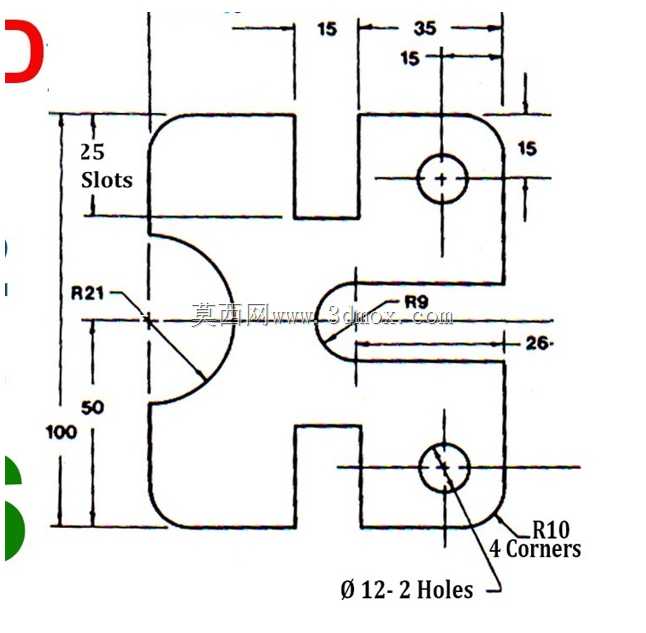

　　从尺寸边界来看，构件整体外轮廓的总高度为100mm，左侧半圆凸台的半径为21mm，对应位置的槽位宽度为25mm，能够适配宽度24mm的标准卡接件，装配时可以直接滑入槽位完成预固定，减少螺丝使用量，提升装配效率。构件右侧上下两个角采用R10的圆角过渡，四个角统一做圆角处理一方面是避免冲压时的应力集中导致板材开裂，另一方面也能防止安装时锋利的边角划伤操作人员或者破坏线缆绝缘层。上下两个安装孔为直径12mm的通孔，孔位的定位尺寸从右侧边缘向内26mm，上下孔的中心距为50mm，刚好适配通讯机柜内通用的M10安装螺丝或者卡式螺母，孔位周边预留了15mm的平整区域，保证螺丝锁紧时垫片能够完全贴合，不会出现压接不实导致的松动问题。

　　构件中间的内凹结构采用R9的圆弧过渡，这个位置是构件的应力集中区域，如果采用直角过渡，在受到侧向冲击时很容易从转角位置出现裂纹，R9的圆弧半径能够有效分散应力，经过冲压成型后的强度测试，同结构带R角过渡的构件抗弯折能力比直角结构提升40%以上。上方的凸台宽度为15mm，凸台外侧到构件右边缘的总宽度为35mm，这个尺寸刚好适配机柜内35mm宽度的标准安装导轨，凸台可以卡入导轨的定位槽内，限制构件的前后窜动，配合两个安装孔的固定，能够实现三个方向的完全定位，不需要额外增加定位销。

　　设计这类构件的二维草图时，首先要确定基准坐标系，通常选择构件的左下角作为坐标原点，先绘制整体的外轮廓直线段，再逐一添加各个位置的圆弧约束，需要特别注意各个圆弧和直线段的相切关系，避免出现草图过定义或者欠定义的问题，比如左侧R21的半圆要和上下两条水平轮廓线完全相切，中间内凹位置的R9圆弧要和两侧的水平、垂直轮廓分别相切，四个角的R10圆弧也要保证和相邻的两条边相切，这样生成的草图轮廓才是完全封闭的，后续导入三维软件进行拉伸、切除等特征操作时不会出现报错。

　　在实际建模过程中，还要考虑冲压工艺的余量，比如安装孔的直径12mm是成品尺寸，冲压冲孔时的冲头尺寸要根据板材厚度做适当调整，2mm厚度的钢板冲孔时冲头直径要比成品尺寸小0.1-0.15mm，抵消冲压后的材料回弹量。另外构件上的槽位宽度25mm，对应的冲压模具刀口间隙也要根据板材厚度设置在合理范围，避免出现冲切断面毛刺过大的问题，影响后续的装配适配。这类构件的尺寸公差通常按照IT12级控制，安装孔的位置度公差控制在0.2mm以内，保证和机柜导轨、安装螺丝的适配性，不需要过高的加工精度，在满足使用要求的前提下尽可能降低加工成本，适合通讯设备批量生产的需求。

　　从装配适配性来看，这个构件的所有外凸部分都做了圆角处理，没有尖锐的突出结构，在通讯机柜内部密集布线的环境中，不会刮伤光纤、网线的外护套，降低线路故障的概率。中间的内凹结构还可以作为理线位，少量的细线缆可以从内凹位置穿过，提升机柜内部的空间利用率，不需要额外增加理线环。整体结构的重量很轻，单块构件的重量不到100g，批量安装时不会给机柜整体带来过多的负重，同时结构强度完全满足静态安装的需求，在15kg的静态载荷下不会出现明显的形变，能够保证通讯模块长期稳定固定，不会因为设备运行时的轻微震动出现螺丝松动、模块移位的问题。
