带均布腰型槽的圆形法兰连接盘草图设计

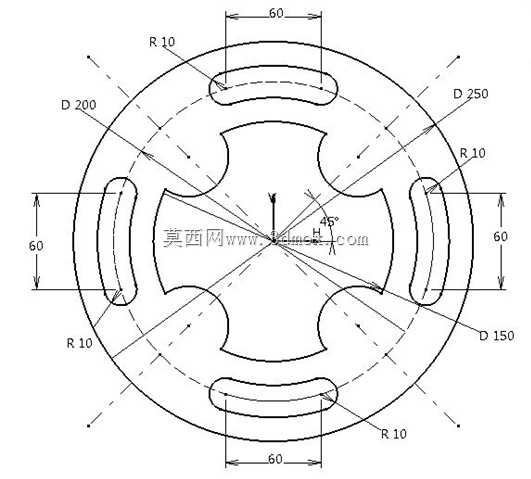

　　在常规的传动连接、管路对接以及工装夹具的定位结构中，这类带均布腰型槽的圆形盘件是应用频次极高的基础零件，很多现场装配环节里，螺栓孔位的微小偏差往往会导致整套组件无法顺利对位，而腰型槽的设计恰好能抵消加工、安装过程中产生的位置度误差，降低装配时的对位难度，同时在需要小幅调整周向位置的机构中，这类槽型还能提供一定的调节行程，不用额外加工调整垫片或者修配安装面。从结构尺寸来看，该盘件的外圆直径为250mm，内侧的中心通孔直径为150mm，中间的定位基准圆直径为200mm，四个腰型槽均匀分布在直径200mm的圆周上，单个腰型槽的直段长度为60mm，两端的圆弧半径为R10，槽的位置以中心十字轴为基准，呈45度夹角均匀排布，

　　这种四等分的排布方式能保证盘件在锁紧时受力均匀，不会出现单侧压紧力过大导致的盘面翘曲问题。设计这类盘件草图的时候，首先要确定中心的坐标原点作为所有尺寸的基准，先绘制三个同心圆分别对应外圆、槽位分布圆以及中心内孔，之后绘制单个腰型槽的轮廓：先画两条间距为20mm的平行直线，长度取60mm，两端分别用R10的圆弧封闭，形成完整的腰型结构，之后以中心为阵列基点，做4个实例的圆周阵列，阵列角度间隔90度，同时要注意槽的位置与45度基准线的对应关系，保证每个槽的对称中心线都落在对应的角度线上，避免阵列后出现槽位偏斜。在实际的工程应用中，这类盘件常作为联轴器的连接法兰、减速机的输出端盖、或者回转工作台的定位压板使用，当作为法兰连接使用时，

　　中心150mm的内孔可以穿过传动轴或者输送管路，外圆250mm的尺寸可以匹配常规的DN200标准法兰的安装边界，四个腰型槽可以适配M16或者M20的连接螺栓，允许的周向调节量大概在正负5度左右，足够抵消现场安装时的土建或者机架焊接带来的位置偏差。如果作为工装夹具的定位盘使用，腰型槽还可以穿入T型螺栓，配合工作台上的T型槽实现快速装夹，不需要在盘件上加工过多的固定孔位，适配不同规格的工件装夹需求。绘制这类二维草图的时候，要特别注意尺寸链的封闭性，所有槽的位置尺寸都要以中心基准为起点标注，不要以相邻槽的位置作为标注基准，避免累积误差导致最后一个槽的位置超差，同时腰型槽两端的圆弧要和直段保持相切约束，

　　不然在后续拉伸生成三维模型的时候会出现轮廓开口、特征生成失败的问题。另外，四个R10的内凹缺口分布在中心内孔的外侧，这部分结构是为了避让连接轴上的键槽或者锁紧螺母的凸台，避免盘件安装时和轴上的其他零件发生干涉，缺口的圆弧半径统一取R10，和腰型槽的端部圆弧半径保持一致，也能减少加工时换刀的频次，降低数控加工的编程难度。在实际的受力场景中，这类盘件承受的主要是轴向的压紧力和周向的剪切力，所以槽的边缘要避免出现尖角，所有圆弧过渡都要保持平滑，减少应力集中的问题，尤其是在反复拆装或者有振动的工况下，平滑的轮廓过渡能有效提升零件的疲劳寿命，不会在槽的端部出现裂纹扩展的问题。很多新手在绘制这类盘类草图的时候，容易忽略阵列的基准选择，直接以绘制的第一个槽的端点作为阵列参考，最后导致整个槽组的中心和盘件的中心不重合，后续生成的三维模型在装配时会出现偏心，导致整个传动机构的跳动量超差，所以在草图绘制阶段就要添加完全的几何约束，保证所有圆周分布的特征都和中心基准保持正确的位置关系，所有的对称结构都要添加对称约束，避免后续修改尺寸的时候出现轮廓变形。
