带侧凸轴圆柱壳体类机械零件结构设计

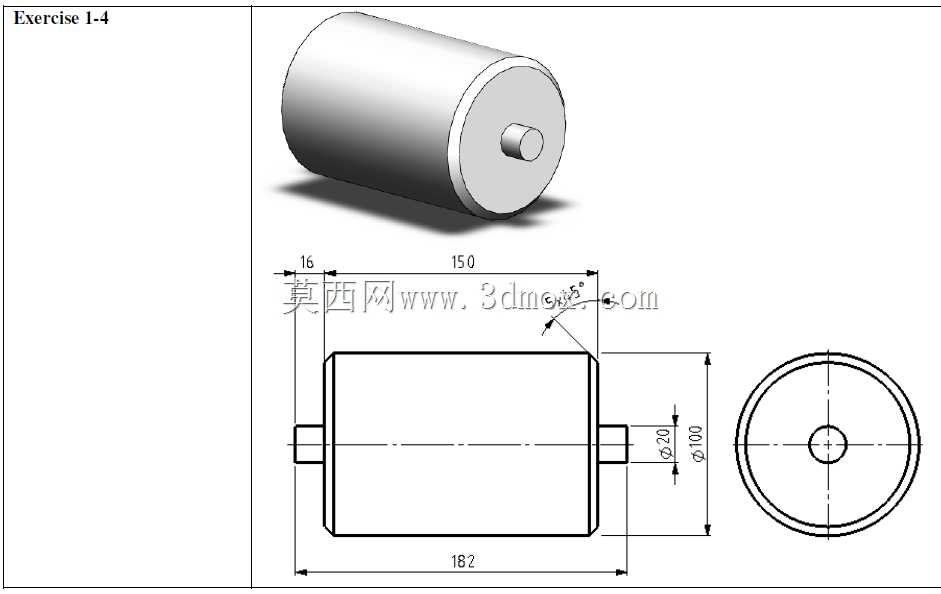

　　这类带侧凸轴的圆柱壳体零件，在工业场景中多作为小型回转类功能部件的承载外壳使用，常见于小型动力输出组件、流体管路转接单元、简易传动机构的防护与定位结构中，既承担内部组件的防护包覆作用，也通过两端伸出的凸轴实现与外部安装座的转动配合或定位连接，部分同结构零件还会在内部预留腔体，用于容纳轴承、密封件、小型传动齿轮等核心功能件，避免外部粉尘、切削液、水汽侵入内部造成组件磨损或卡滞。从结构设计逻辑来看，该零件采用同轴回转体作为主体结构，主体圆柱段直径为100mm，轴向主体长度为150mm，两端伸出的凸轴直径为20mm，单侧凸轴从主体端面伸出长度为16mm，零件整体轴向总长度为182mm，所有尺寸均以主体圆柱的中心轴线为设计基准，

　　保证两端凸轴与主体圆柱的同轴度要求，避免安装后出现转动偏心、运转抖动的问题。设计过程中优先保证主体圆柱的壁厚均匀性，若采用金属切削加工工艺，可直接选用直径105mm左右的棒料进行车削加工，一次装夹即可完成主体外圆、一端凸轴的加工，掉头装夹时采用软爪夹持主体外圆找正后加工另一端凸轴，能有效控制两端凸轴的同轴度误差在0.02mm以内，满足常规转动配合的精度要求；若采用注塑或压铸工艺生产，主体圆柱的脱模斜度可控制在1°以内，两端凸轴位置需设置顶出机构，避免脱模时零件变形。在安装边界层面，该零件的安装空间需要预留直径不小于105mm的径向避让空间，轴向方向需要在两端凸轴外侧各预留至少10mm的安装操作空间，用于装配卡簧、轴承或者定位销，

　　两端凸轴与安装座的配合可根据实际使用场景选择间隙配合或者过渡配合，若作为转动辊类部件使用，凸轴与安装座之间需要加装轴套或者滚动轴承，降低转动过程中的摩擦阻力；若作为固定壳体使用，可在凸轴上加工扁位或者螺纹孔，通过锁紧螺钉实现与安装座的相对固定，避免零件出现轴向窜动或者周向转动。从功能特性上看，该零件的封闭圆柱端面可以根据实际使用需求开设安装孔、走线孔或者流体通道，主体圆柱的外圆面也可根据装配需求加工键槽、平面或者安装螺纹，用于外接同步轮、齿轮或者操作手柄，拓展零件的使用场景。在实际选型应用时，需要注意核对零件的整体长度与安装工位的轴向空间是否匹配，两端凸轴的直径是否与配套轴承、安装孔的尺寸适配，若用于有密封要求的场景，

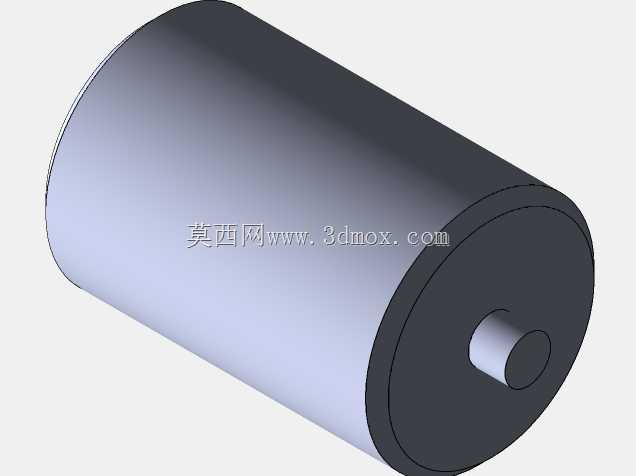

　　还需要在主体圆柱与端盖的配合位置预留密封槽的加工余量，或者在建模阶段直接集成密封槽结构，减少后续二次加工的工序。这类结构的零件建模过程相对简单，通过旋转凸台特征即可完成主体结构的创建，后续若需要添加孔、槽等附加特征，可在旋转特征的基础上通过拉伸切除、异形孔向导等功能完成，建模时需要注意所有特征的基准统一，以中心轴线和端面作为主要基准，保证后续出工程图时尺寸标注的合理性，也能为后续的工程分析、加工编程提供准确的模型基础。
