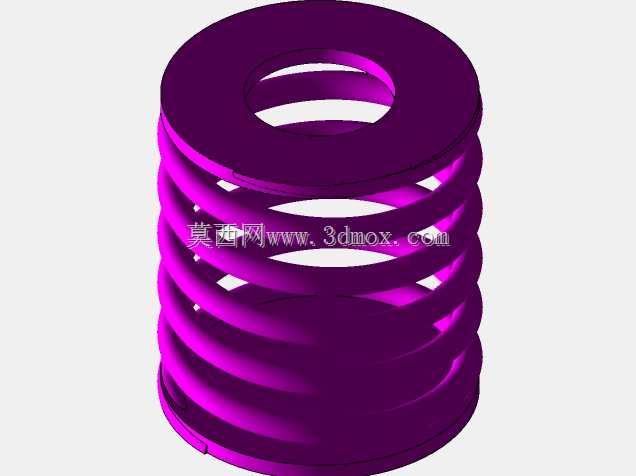

汽车发动机摇臂圆柱螺旋压缩弹簧结构

　　在往复式内燃发动机的配气机构中，摇臂作为气门驱动链路里的力矩传递部件，其回位与压紧动作的可靠性直接决定了气门开闭的正时精度与落座稳定性，而摇臂弹簧正是为这一动作提供持续弹性压紧力的核心元件。这类弹簧的应用场景覆盖了绝大多数顶置气门、顶置凸轮轴结构的乘用车辆、商用车辆发动机，在发动机运转的全工况区间内，都需要持续承受高频交变载荷，同时耐受发动机舱内的高温、机油浸润环境，其性能衰减会直接导致气门间隙异常、配气相位偏移，严重时甚至会出现气门断裂、活塞撞气门等致命故障。从实际功能来看，该弹簧在装配完成后，会持续对摇臂的摆动端施加轴向压紧力，一方面抵消摇臂在凸轮轴驱动下高速摆动产生的惯性力，避免摇臂与凸轮型面之间出现脱离、跳齿的问题，

　　保证凸轮轮廓的升程曲线能够完整传递到气门杆端；另一方面也能够吸收配气机构运转过程中产生的高频振动，降低机构整体的冲击噪声，减少配合面之间的异常磨损。在设计思路层面，这类弹簧首先需要匹配对应机型摇臂机构的安装空间，确定弹簧的中径、自由高度、有效圈数等核心参数，同时要根据发动机的额定转速、气门最大升程、摇臂传动比计算出弹簧所需的预紧力与最大工作载荷，确保弹簧在全工作行程内的刚度曲线处于线性区间，避免出现并圈失效的问题。弹簧的两端采用并紧磨平的端部结构，每端的并紧圈数控制在1圈左右，磨平后的端面粗糙度要满足装配支撑要求，保证弹簧在压缩过程中不会出现侧向偏移，避免弹簧与周边的摇臂支座、推杆等部件发生运动干涉。从外形尺寸与安装边界来看，

　　该弹簧的外径需要小于摇臂安装位的沉孔内径，预留至少0.8mm的径向间隙，防止发动机运转过程中弹簧径向晃动与孔壁发生摩擦；弹簧的内径要大于穿过弹簧中心的定位销轴外径，预留足够的间隙容纳弹簧压缩时的内径收缩量，避免弹簧抱紧销轴导致卡滞。弹簧的自由高度需要匹配摇臂在气门完全关闭状态下的安装间距，保证装配后的预压缩量对应的预紧力能够克服摇臂在怠速工况下的惯性力，同时在气门达到最大升程时，弹簧的压缩量不能超过其许用压缩行程的85%，预留足够的余量应对弹簧长期使用后的塑性变形。在材料选择的匹配设计上，这类弹簧通常采用淬火回火的弹簧钢材质，表面经过喷丸强化处理提升疲劳强度，部分高负荷机型还会采用表面镀铬或者氮化处理，提升表面硬度与耐磨损、

　　耐腐蚀能力，适应发动机内长期接触机油、高温油气的工作环境。建模过程中需要重点还原弹簧的螺旋升角、有效圈的节距、端部并紧磨平的结构特征，保证模型导入装配环境后能够准确模拟弹簧的压缩变形过程，验证全行程内是否存在干涉问题，同时也可以为后续的弹簧刚度有限元分析、疲劳寿命仿真提供准确的几何基础。在实际的发动机装配流程中，这类弹簧需要配合定位销、弹簧座进行安装，安装时要保证弹簧的支撑端面与摇臂、弹簧座的贴合面完全平行，避免出现偏载导致弹簧受力不均，早期出现断裂失效。对于售后维修场景来说，这类弹簧属于发动机配气机构的易损检查件，当发动机出现气门异响、怠速不稳的问题时，需要检查弹簧的自由高度是否出现衰减、端面是否存在偏磨、簧丝表面是否存在裂纹，一旦出现性能衰减就需要整组更换，避免单根弹簧失效引发连锁的机构故障。
