带安装孔位的框型金属支撑基座结构设计

　　做结构设计这些年，这类框型支撑基座是通讯类设备内部最常见的承载构件之一，日常做设备内部堆叠布局的时候，这类零件的适配性直接决定了整机组装的效率和长期运行的稳定性。从实际应用场景来看，这类基座大多用在通讯终端设备的内部层间支撑位置，上方需要搭载功能模组、线路转接板这类核心部件，下方要和设备底壳的定位柱精准配合，四周的支脚既要承担垂直方向的静载荷，还要预留出设备组装时的公差避让空间，避免装配时出现硬顶干涉的问题。

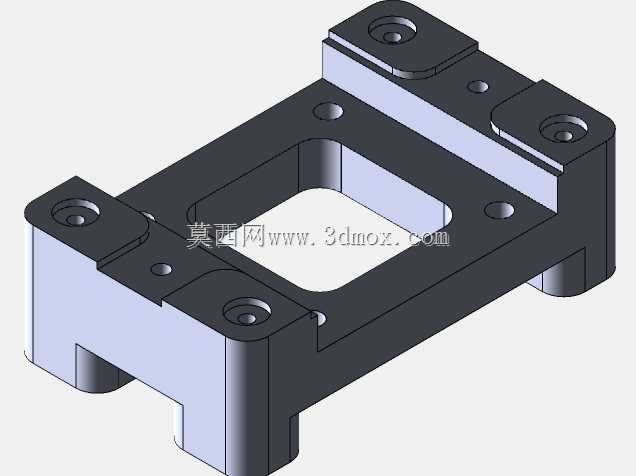

　　从功能特性上拆解，这个基座采用中间镂空的框型结构，首先是为了给下方穿过的排线、接插件预留出走线空间，不需要额外在基座上开大面积的穿线缺口，同时镂空结构能在保证整体结构强度的前提下，大幅降低零件自身重量，对于便携类通讯设备来说，每减少一克的结构件重量，都能给后续的电池、功能模组腾出更多的重量配额。基座四周分布的沉头安装孔，是按照通讯设备通用的安装孔距标准设计的，沉头深度刚好能把M3规格的内六角螺丝完全埋入孔内，不会出现螺丝头突出基座上表面的情况，避免后续安装上层模组时被螺丝头顶起，导致模组安装不平、接触不良的问题。

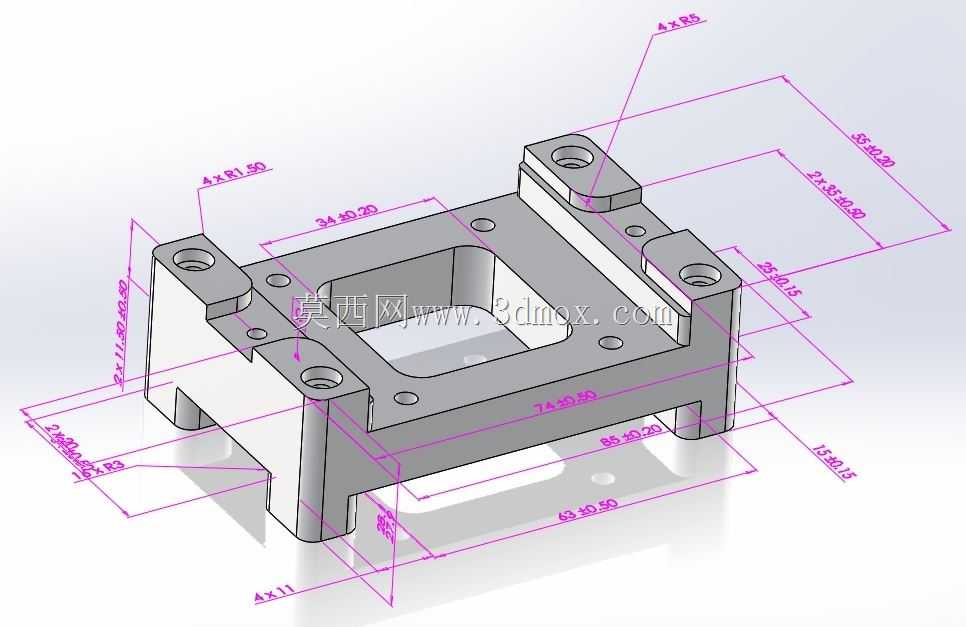

　　设计这类零件的时候，首先要确认的就是安装边界尺寸，从标注的尺寸链来看，基座整体的长宽尺寸控制在75mm左右，支脚的高度为15mm，这个高度刚好能容纳下层常见的板对板连接器高度，不会出现下层连接器被基座压到的情况。四个支脚的外侧都做了小尺寸的倒角处理，一方面是加工时去除锐边，避免组装时划伤操作人员或者划破线材绝缘层，另一方面是在和设备底壳的安装槽配合时，倒角能起到导入导向的作用，哪怕底壳注塑时存在0.1mm左右的尺寸偏差，也能顺利把基座卡入安装位，不会出现装不进去的问题。

　　在结构强度的考量上，基座的侧壁厚度做了2.5mm的均匀壁厚设计，对于采用铝合金压铸或者钣金折弯加工的这类支撑件来说，这个厚度既能保证在承受10kg以内的垂直静载荷时不会出现明显形变，也不会因为壁厚过大导致加工成本上升、零件重量超标。支脚和主体框的连接位置做了小圆弧过渡，避免应力集中，在设备受到跌落冲击的时候，应力不会集中在直角连接处导致支脚断裂，这也是通讯类便携设备结构设计时必须要考虑的抗冲击要求，毕竟这类设备在日常使用中难免会遇到磕碰、跌落的情况，支撑构件一旦断裂，整台设备的内部模组就会错位，直接导致功能失效。

　　另外，基座上表面除了四个角的主安装孔之外，还在框体的侧边分布了几个小尺寸的定位孔，这些孔是用来和上层模组的定位销配合的，组装时先把定位销对准孔位插入，再锁附螺丝，能大幅提升组装效率，也能避免螺丝锁附时出现模组偏移的问题。尺寸标注里的公差要求，安装孔的位置度公差控制在0.1mm以内，支脚的平面度公差控制在0.05mm，这个精度等级既能满足通讯设备的组装要求，也不会因为精度要求过高导致加工成本大幅上升，毕竟这类零件属于批量生产的结构件，要在精度和成本之间找到最合适的平衡点。

　　从实际选型的角度来说，这类支撑基座不需要做额外的表面处理，如果采用铝合金材质，做本色氧化就能满足防腐蚀、防氧化的要求，如果采用冷轧钢板材质，做镀锌处理就足够应对日常使用环境下的防锈需求，不需要做喷塑、烤漆这类额外的表面工艺，毕竟零件是安装在设备外壳内部的，不需要考虑外观装饰性，只要满足结构强度、安装精度、耐腐蚀性这几个核心要求就可以。在做三维建模的时候，这类零件要特别注意尺寸链的闭环，尤其是安装孔的相对位置、支脚的高度一致性、上下表面的平行度，这些参数如果出现偏差，后续开模或者批量加工的时候就会出现批量的不合格品，给生产环节带来不必要的损失。
