电动床控制开关塑料外壳结构设计

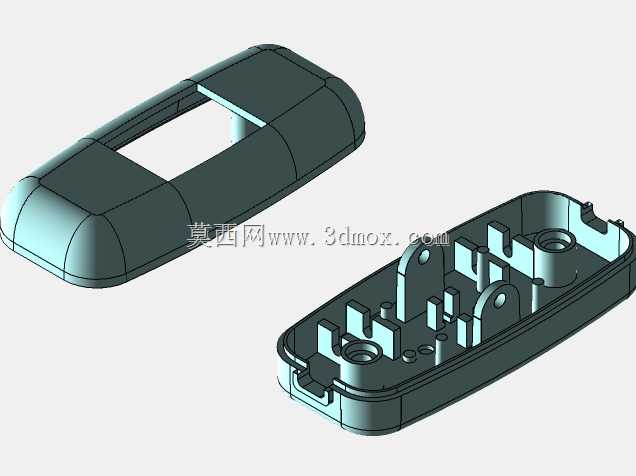

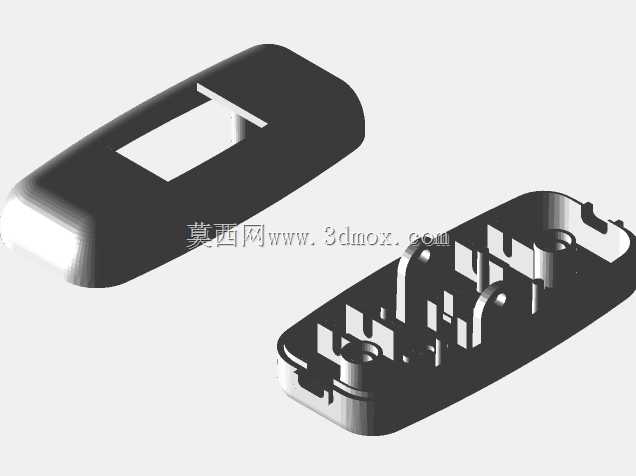

　　这款电动床开关盖是适配家用电动护理床、智能升降床手持控制端的外壳组件，日常使用场景覆盖居家养老照护、医院病房护理、家用智能卧室家具等多个领域，作为手持控制单元的外部防护与承载结构，直接和使用者手部接触，同时承担内部电路板、按键触点、接线端子的防护固定作用。从实际使用需求出发，外壳整体采用长条形圆角流线造型，单手握持时贴合手掌弧度，边缘做了R2以上的圆角过渡，避免日常握持操作时硌手，也能减少磕碰时的应力集中，降低塑料壳体受撞击开裂的风险。壳体分为上下扣合的两部分，上盖预留了按键区域的开窗位置，开窗边缘做了0.8mm的止口台阶，用来承托按键面板，防止按键下陷偏移；下壳内部设计了多组不同高度的定位柱与卡扣结构，

　　定位柱对应内部PCB板的安装孔位，柱高根据电路板上元件的最高高度做避让设计，避免装配后压损电子元件，卡扣则沿壳体内侧壁均匀分布，扣合量控制在1.2mm，既保证上下壳装配后缝隙均匀无翘边，也方便售后维修时拆卸，不会轻易拆断卡扣。内部的筋位设计做了针对性优化，在接线引出的位置设置了压线筋，装配后电源线被筋位压紧，即使受到外部拉扯力，也不会直接将力传递到电路板的焊盘位置，避免接线脱落导致的功能失效；在按键对应的内部区域，做了十字形的导向筋，限制按键的按压行程，防止按键按偏卡滞，同时筋位厚度控制在1.0mm，和主体壁厚保持均匀，避免注塑成型时出现缩痕、翘曲等缺陷。安装边界方面，壳体整体长度适配常规手持控制端的尺寸，宽度控制在38mm，

　　厚度22mm，成年人单手握持时拇指可以自然覆盖所有按键区域，不需要调整握持姿势；上下壳的止口配合面做了0.3mm的错位预压设计，装配后可以达到基础的防尘效果，避免日常使用时灰尘、手部汗液进入壳体内部腐蚀电路。设计过程中优先考虑了注塑生产的工艺可行性，所有拔模方向统一沿壳体长度方向，外表面拔模斜度1度，内表面筋位、卡扣的拔模斜度1.5度，不需要额外做滑块抽芯结构，简化模具结构，降低量产时的生产成本。壳体外表面做了细晒纹处理，日常使用时不容易残留指纹和划痕，握持时也能增加摩擦力，减少手滑掉落的概率；在壳体的尾端设计了挂绳孔位，孔径3mm，可以穿入挂绳挂在床架侧边，避免随手放置后找不到控制器。从结构强度角度，壳体壁厚均匀设置为1.8mm，

　　在容易受摔碰的四个角位置做了局部加厚到2.2mm，同时在角位内部加了三角加强筋，1.2米高度自由落体到木地板上不会出现开裂、卡扣松脱的情况。内部的定位柱根部做了R0.5的圆角过渡，避免注塑时应力集中导致柱子根部断裂，柱子顶端设计了0.2mm的火山口结构，防止柱子位置对应外表面出现缩痕影响外观。考虑到日常使用中可能会接触到清洁用的酒精、消毒液，壳体材料选用ABS材质，具备一定的耐化学腐蚀性，同时表面硬度足够，日常擦拭不会轻易留下划痕。上下壳装配后，配合缝隙控制在0.1mm以内，没有明显的段差，握持时不会有刮手的感觉；按键开窗的位置尺寸精度控制在±0.05mm，和按键面板的配合间隙均匀，按压时没有卡滞、异响的问题。在接线出口的位置，设计了圆弧过渡的出线口，避免锋利的边缘割伤电源线外皮，长期使用也不会出现线皮破损漏电的风险。整体结构没有多余的复杂设计，所有结构特征都服务于装配、使用、生产的实际需求，没有为了外观做不必要的异形结构，兼顾了使用手感、结构强度、生产便利性三方面的要求，能够适配多数常规电动床的手持控制线路板安装需求，不需要额外做结构修改就可以直接投入注塑生产。
