阶梯式空心轴类通讯连接接头结构设计

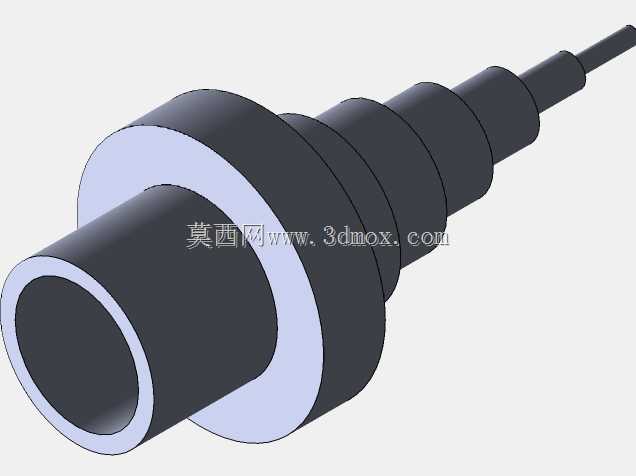

　　在通讯设备的信号传输链路搭建场景中，这类阶梯式空心轴结构常作为线缆转接、信号插接的核心连接载体，承担着通讯线缆定位、信号通路防护、多规格接口适配的实际作用，常见于基站内部接线模块、通讯测试设备的插接端、工业通讯网关的线缆固定位，区别于实心轴类传动零件，这类零件的空心内腔是核心功能区域，需要为通讯线缆、信号插针提供足够的穿设空间，同时阶梯段的外径变化要匹配不同规格的通讯接头安装公差，避免装配后出现线缆弯折应力集中、接头松脱的问题。从结构设计逻辑来看，该零件采用多段阶梯同轴布局，最左端的大直径空心段是主要的安装定位基准，该段的内孔直径为40mm，外圆直径50mm，长度40mm，装配时该段会嵌入设备面板的安装孔内，

　　依靠外圆与安装孔的间隙配合实现径向定位，端面与设备安装面贴合后可通过压圈或者端盖实现轴向固定，不需要额外设计复杂的卡扣结构，降低装配环节的零件数量。紧邻大直径段的是直径40mm的轴肩，该轴肩的作用是承担轴向限位功能，装配时轴肩端面与设备安装面板的内侧贴合，抵消插接过程中产生的轴向推力，避免整个接头被推入设备内部。后续依次排布的多段阶梯轴直径分别为30mm、20mm、10mm，每段长度均为20mm，逐段收窄的结构一方面是为了适配不同线径的通讯线缆转接需求，不同直径的轴段可以匹配对应规格的线缆护套、密封胶圈，实现多线径兼容，另一方面逐段递减的直径可以降低零件整体重量，在通讯设备轻量化设计的要求下，减少不必要的材料冗余。

　　最末端的直径10mm细轴段是插接端，该段的外圆精度要求最高，需要与对接的通讯母座内孔实现小间隙配合，保证插接后的同轴度，避免信号传输过程中出现接触偏移。设计过程中需要重点控制各阶梯段的同轴度公差，所有外圆面相对于左端基准内孔的同轴度需要控制在0.02mm以内，否则插接时会出现卡滞、接触不良的问题；空心内孔的内壁粗糙度需要达到Ra1.6，避免穿设线缆时刮伤线缆外屏蔽层，造成信号干扰；各阶梯轴的过渡位置采用微小圆角过渡，避免应力集中，因为这类接头在日常使用中会经历多次插拔操作，应力集中位置容易出现疲劳断裂。从安装边界来看，该零件总长度为160mm，最大外圆直径50mm，安装时需要在设备面板预留直径50mm的安装通孔，

　　安装后突出设备面板的长度为120mm，周边需要预留至少10mm的操作空间，方便插拔线缆时的手部操作，同时末端细轴段的周边不能有高于5mm的凸起结构，避免对接时出现干涉。这类零件的材质通常选用易切削的铝合金或者工程塑料，铝合金材质的接头具备更好的屏蔽性能，适合强电磁干扰的工业通讯场景，工程塑料材质的接头绝缘性能更好，适合低压信号传输的民用通讯设备场景，两种材质的结构尺寸完全一致，可以根据实际使用场景互换。在建模过程中，优先采用旋转凸台特征生成主体结构，再对各阶梯段的端面进行倒角处理，内孔的台阶位置同样需要做倒角，方便线缆穿入时的导向，不需要额外设计复杂的曲面特征，所有结构均为回转体，加工时可以直接采用车床一次装夹完成所有外圆和内孔的加工，减少二次装夹带来的形位公差误差，适合批量生产。
