USB接口无线链路接收终端结构设计

项目分类:通讯工具类 发布时间:2022-07-14 ID:677723
  • USB接口无线链路接收终端结构设计
  • USB接口无线链路接收终端结构设计
  • USB接口无线链路接收终端结构设计
  • USB接口无线链路接收终端结构设计
  • USB接口无线链路接收终端结构设计

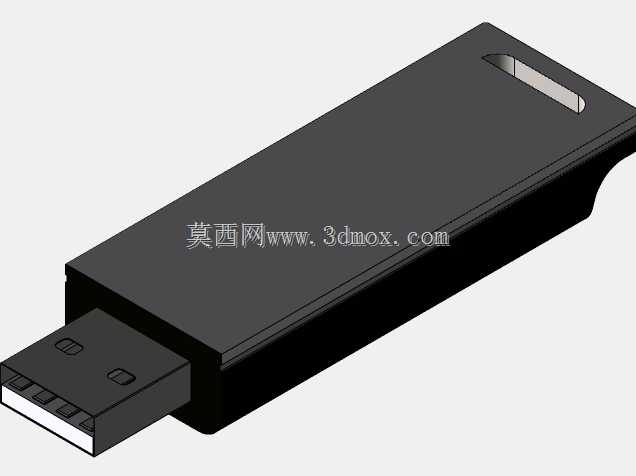

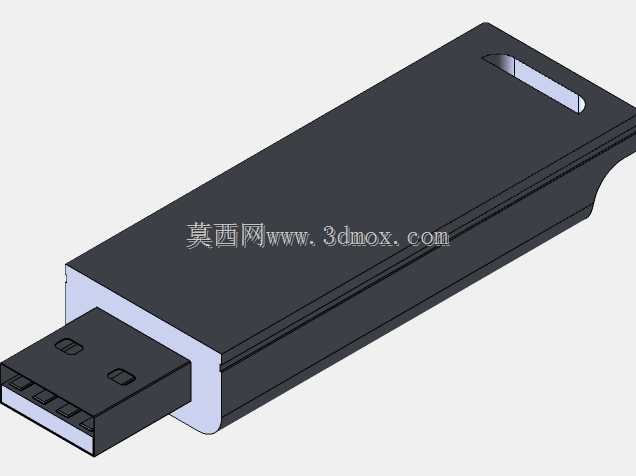

  日常办公、家用组网场景里,这类直插式无线链路接收终端的使用频次极高,多数时候它直接插在台式机后置USB面板、笔记本侧边接口上,承担无线信号收发、链路数据解调的核心作用,不需要额外布设信号线,也不用独立供电,靠USB总线的5V供电就能稳定运行,是补足台式设备无线连接能力、扩展短距无线通讯覆盖的常用外设。做这个结构设计的时候,最先要卡的边界是标准USB公头的安装尺寸,金属接头部分的插拔长度、弹片位置、引脚间距完全遵循通用USB2.0接口规范,保证插入主机接口时不会出现卡滞、松脱、接触不良的问题,接头和主体外壳的衔接位置做了0.3mm的台阶限位,插入到位后台阶面刚好贴住主机接口的塑胶端面,避免长期插拔导致接头根部的连接结构出现应力断裂。

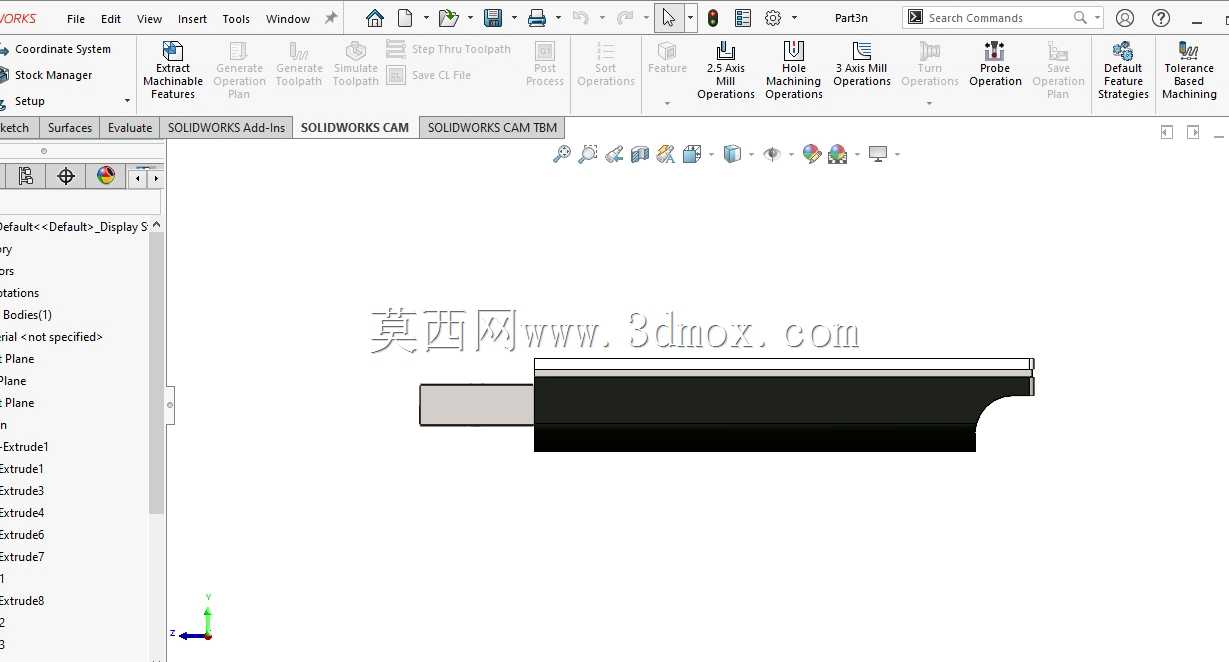

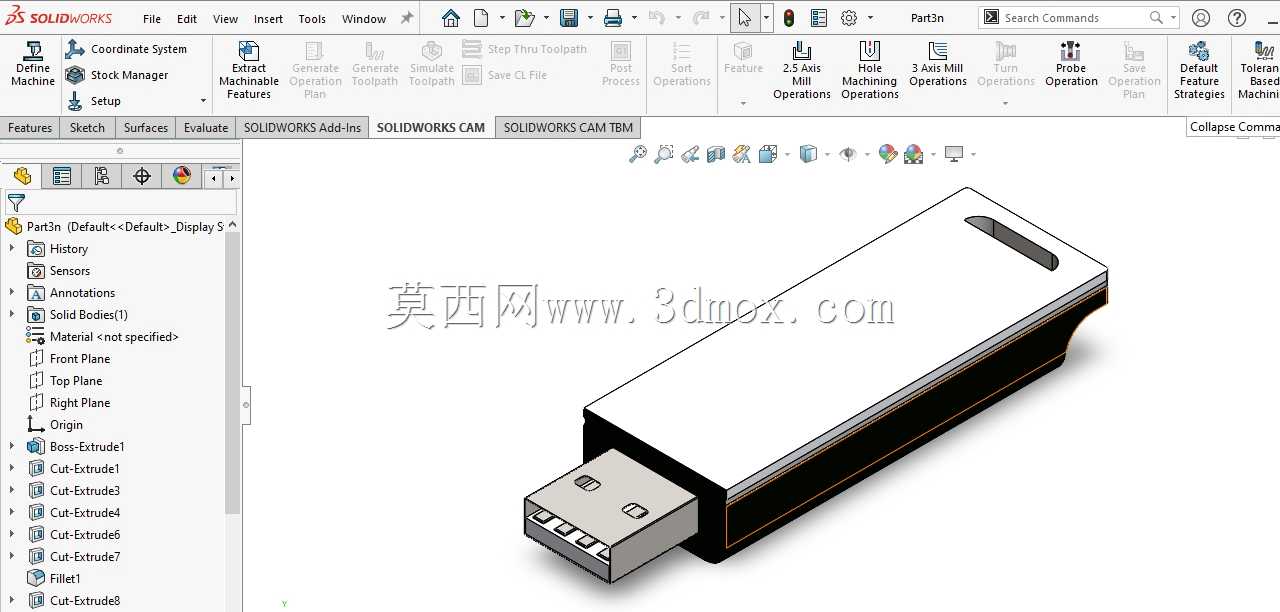

  主体外壳的尺寸控制也做了多轮校核,整体宽度控制在18mm以内,厚度控制在8mm,长度控制在60mm,这个尺寸边界是考虑到多数笔记本侧边的USB接口间距较窄,如果外壳做的过宽,会挡住相邻的接口,导致相邻接口没法正常使用,外壳尾部做了内凹的挂孔结构,平时不用的时候可以穿挂绳,避免小体积的设备遗失,也方便用户在多设备间转移使用时随身携带。内部腔体的布局上,预留了PCB板的安装卡槽,卡槽的定位筋高度控制在1mm,刚好卡住PCB板的两侧边缘,不需要额外打螺丝就能固定板件,减少装配工序,腔体内部在射频模块对应的位置做了避让,没有设置多余的加强筋遮挡信号路径,避免金属外壳或者厚塑胶结构影响无线信号的收发效率,外壳的上下盖采用卡扣式连接,

  沿侧边布置6个均匀分布的卡扣,扣合后接缝间隙控制在0.1mm以内,既满足日常使用的结构强度要求,也不会出现接缝过大进灰的问题。外壳表面做了细微的磨砂蚀纹处理,握持插拔的时候不容易打滑,边角位置全部做了R1.5的圆角过渡,没有尖锐的棱角,用户插拔的时候不会刮手,也避免设备放在包里的时候刮蹭其他物品。从实际使用的工况出发,这个结构还要考虑长期插在设备上的抗干扰能力,外壳内侧预留了金属屏蔽层的安装位,必要时可以贴装金属屏蔽箔,减少周边电磁信号对接收链路的干扰,接头部分的金属外壳和内部屏蔽层做导通连接,插入主机后可以通过主机的接地结构释放静电,避免静电击穿内部的射频芯片。设计过程中也校核了插拔寿命对应的结构强度,

  接头和塑胶主体的连接位置做了加厚的胶位,厚度达到2mm,能够承受至少1000次以上的反复插拔不会出现根部断裂的问题,外壳的塑胶材质选用常规的ABS工程塑料,收缩率控制在0.5%,开模生产的时候尺寸稳定性好,不容易出现翘曲变形,量产的良率更高。这类直插式接收设备不需要额外的固定结构,完全靠USB接头本身的插拔力固定在主机上,所以整体重量控制在15g以内,避免重量过大导致长期使用时接头部位受重力影响出现下垂、接触不良的问题,内部元器件的布局也做了重心配平,重量尽量靠近接头一侧,减少悬臂结构带来的应力。在实际的工程验证环节,还要模拟不同温度环境下的结构稳定性,零下10度到60度的环境里,外壳不会因为热胀冷缩出现卡扣松脱、接头偏移的问题,保证在不同使用场景下都能稳定工作。
