通讯设备档位调节棘轮传动构件

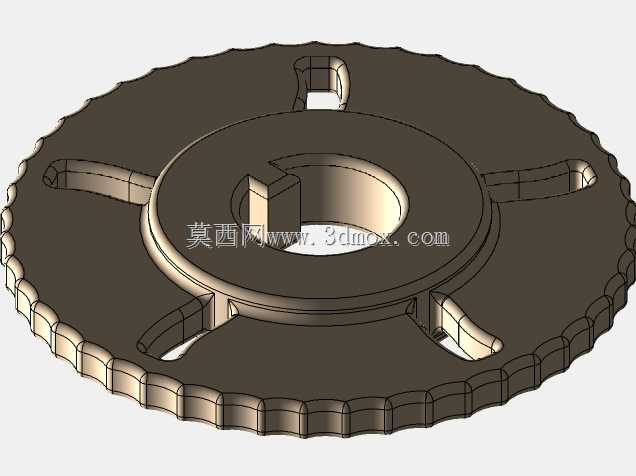

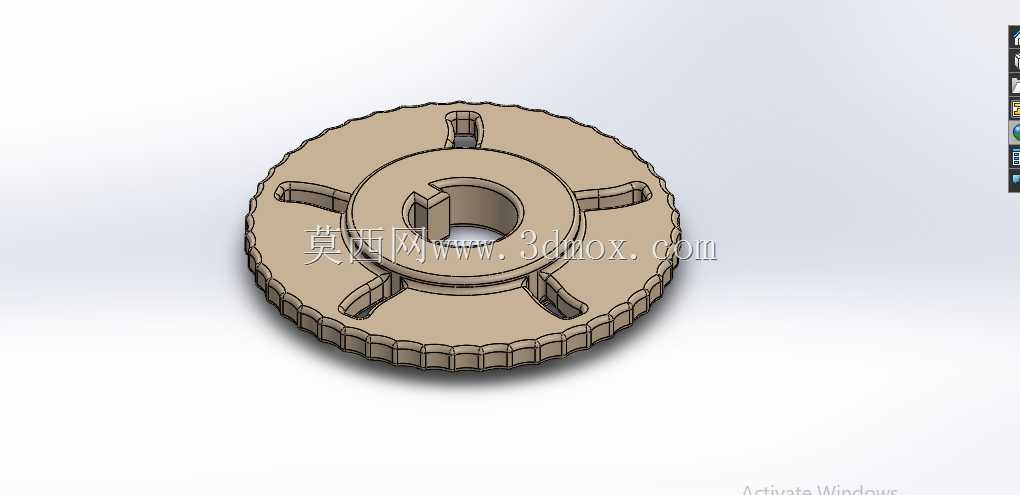

　　这款档位棘轮构件主要应用在手持通讯终端的档位调节机构中，是多档位切换功能的核心传动零件，日常在对讲机、专业通讯手台这类需要快速切换信道、调节音量档位的设备中十分常见，承担着档位卡滞、定位、扭矩传递的核心作用。从结构设计来看，零件整体为盘式棘轮结构，外缘做了连续的等距齿形设计，齿形采用小模数渐开线轮廓，齿顶做了0.1mm的圆角过渡，避免长期拨动档位时齿尖崩裂，提升零件的耐磨寿命。中心位置设计了D型截面的安装轴孔，这种轴孔设计可以在装配时直接与调节旋钮的D型轴配合，无需额外加键就能传递旋转扭矩，同时能精准定位周向安装位置，避免装配后档位偏移。盘面上均匀分布了6处径向的弹性卡爪槽，槽内用来安装配套的弹性卡簧片，当旋钮旋转带动棘轮盘转动时，

　　卡爪会在弹性件的作用下卡入相邻齿槽，形成清晰的档位顿挫感，同时能在无外力操作时锁止当前档位，避免设备受震动后档位自行偏移。设计过程中需要重点考虑几个核心边界：首先是安装尺寸的配合公差，中心D型孔的公差选用H7级，与旋钮轴的g6公差形成间隙配合，保证装配顺畅的同时不会出现径向窜动；棘轮外缘的齿顶圆直径控制在22mm，整体盘厚3.2mm，适配手持通讯设备内部紧凑的安装空间，不会和周边的电路板、壳体结构产生干涉。其次是功能特性的匹配，齿槽的深度设计为0.8mm，卡爪的卡入深度控制在0.5mm，既保证档位锁止的可靠性，又能让用户旋转旋钮时的操作力度保持在15-20N的舒适区间，不会出现档位过紧难以拨动、或者过松容易误触的问题。另外，

　　盘面的6处卡爪槽做了等角度60°分布，对应设备的6个常用档位，每个档位旋转角度刚好为60°，和设备的信道切换逻辑完全匹配，转动到对应位置时卡爪落槽的反馈清晰，用户无需目视就能确认档位是否切换到位。在实际应用场景中，这类棘轮档位构件除了通讯手台之外，也可以适配在小型手持检测设备、便携测量仪器的多档位调节结构中，只要安装轴径、档位数量匹配就能直接复用结构。设计时还特意在棘轮盘的中心孔位置做了1mm深度的沉台，用来容纳轴端的固定卡簧，避免卡簧突出盘面影响周边零件装配，盘体背面做了0.2mm的环形减薄槽，在保证整体结构强度的前提下减轻零件重量，符合便携设备轻量化的设计要求。齿形的加工适配注塑成型工艺，所有棱角位置都做了脱模斜度设计，

　　外齿的脱模斜度为1.5°，内孔的脱模斜度为1°，卡爪槽的内侧斜度为2°，可以保证注塑生产时顺利脱模，减少批锋、缺胶等成型缺陷，适合大批量量产。零件的材料通常选用POM加20%玻纤的工程塑料，这种材料耐磨性能优异，自润滑性好，长期旋转摩擦也不会产生过多磨屑，避免磨屑掉落到设备电路板上造成短路故障，同时材料的刚性足够，在-20℃到60℃的工作温度区间内不会出现形变，保证档位手感的一致性。需要注意的是，设计时棘轮的齿面角度做了特殊优化，顺时针旋转时齿面的导向角度为35°，保证旋转顺畅，逆时针旋转时的锁止面为90°垂直面，如果设备需要反向锁止的功能，可以直接调整齿面角度适配，不需要改动整体的安装尺寸边界。
