分件式精灵球结构组件三维设计

　　这套分件式球形组件的设计，最初是面向文创周边手办的结构验证需求展开，在实际的手办量产、潮玩结构开发场景中，这类带开合功能的球形壳体是很多IP衍生产品的核心结构载体，既可以作为独立的收藏摆件，也能通过内部预留的安装位搭载小型电子元件、迷你公仔收纳结构，适配潮玩展示、创意礼品、桌面摆件等多个实际使用场景。

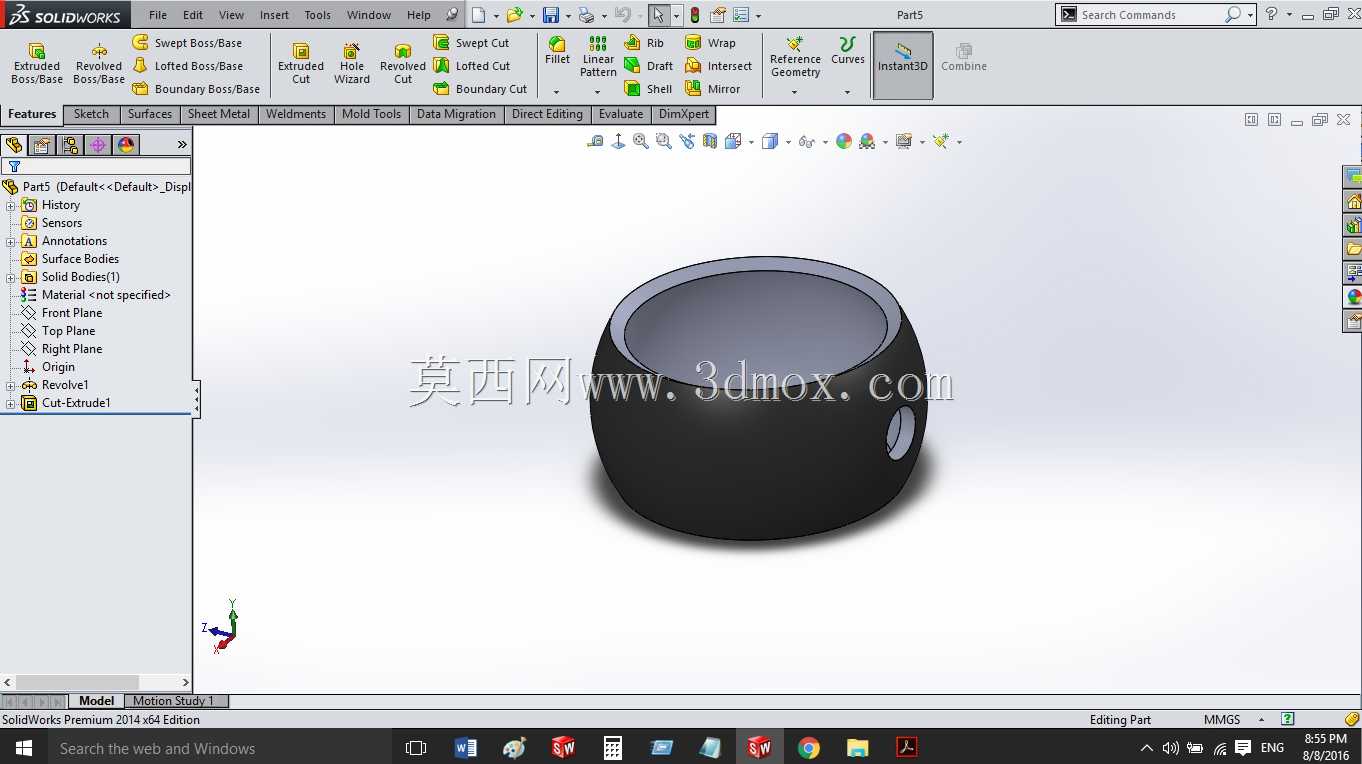

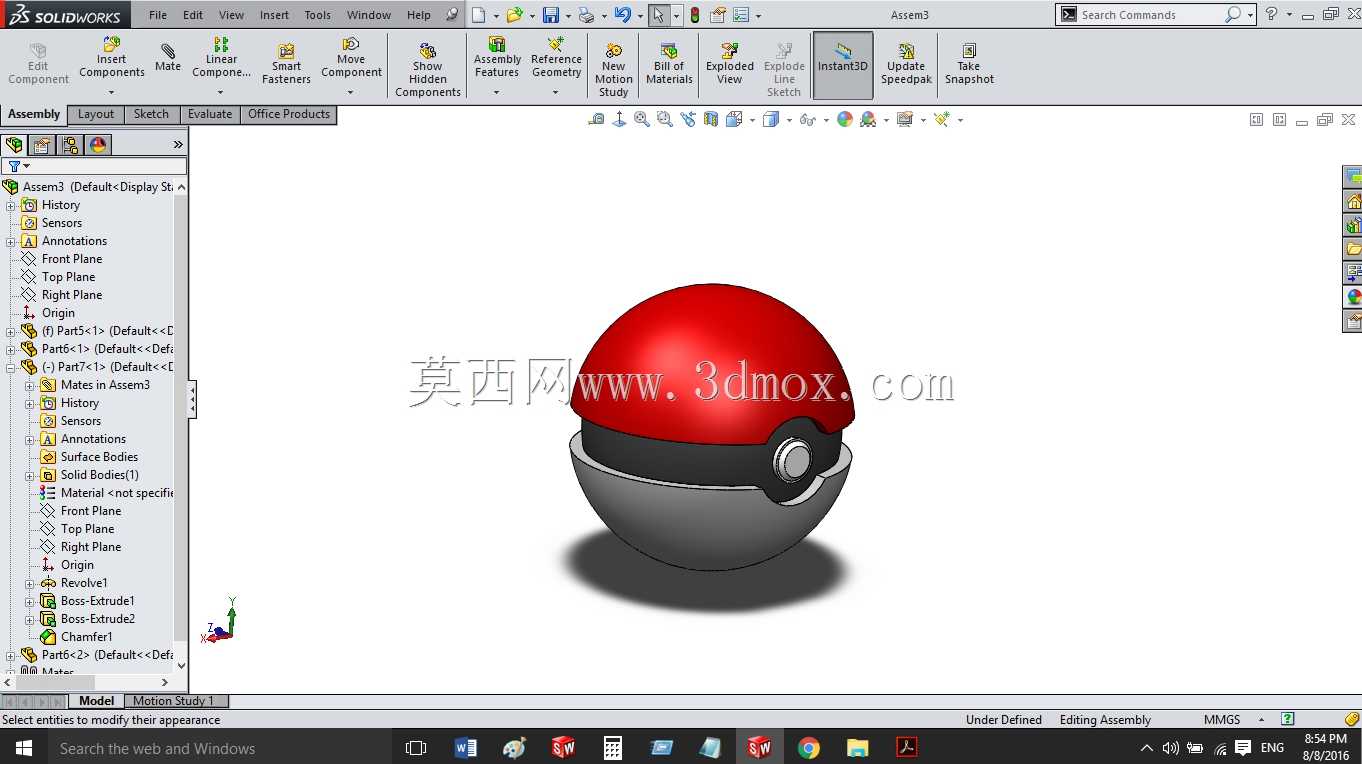

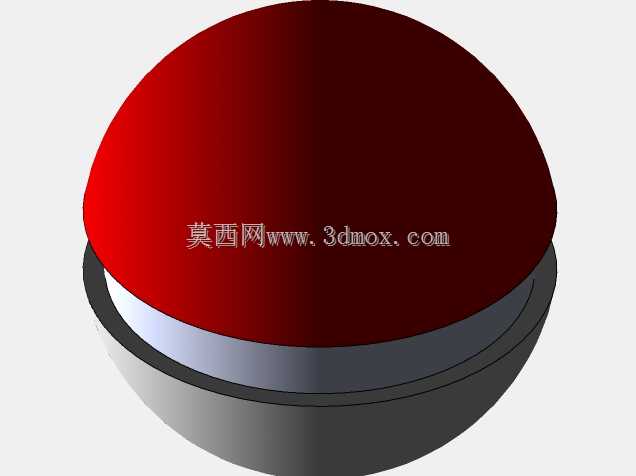

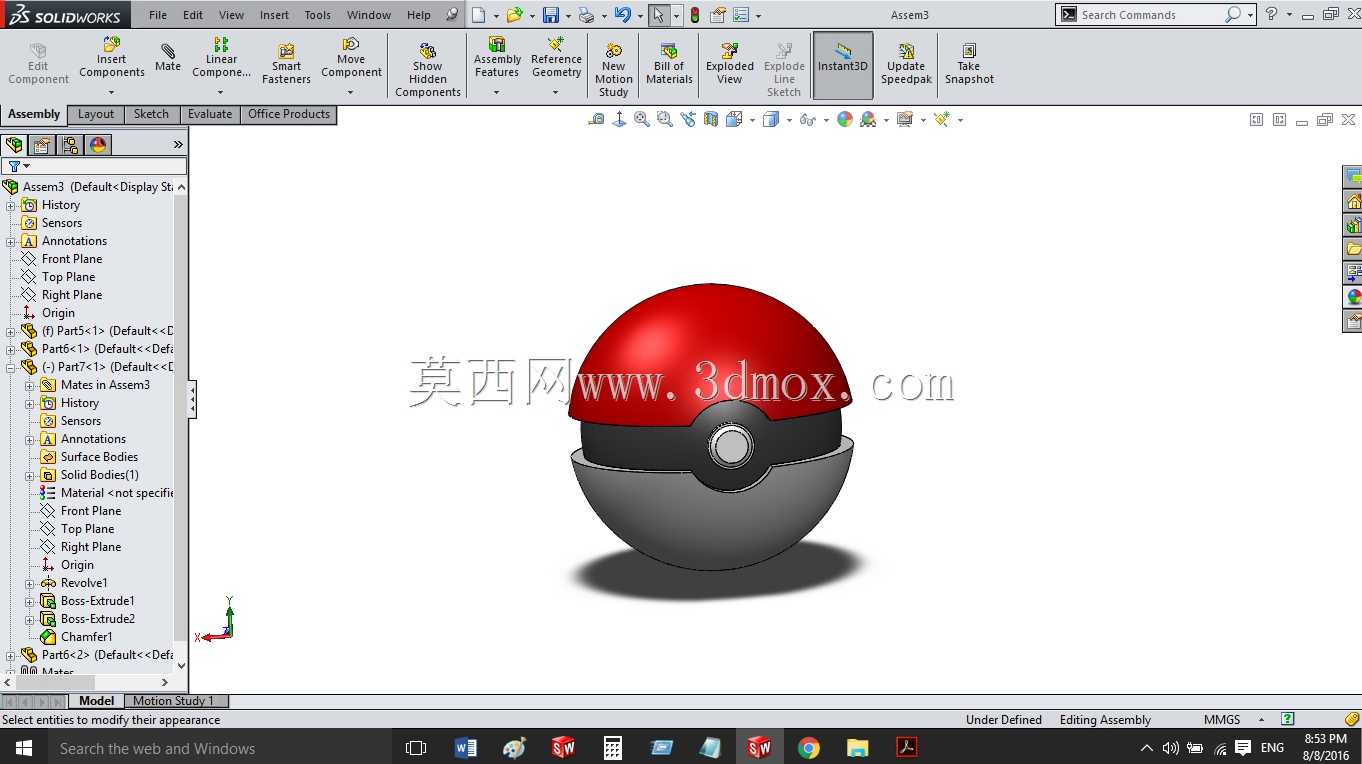

　　从结构设计思路来看，整个组件完全拆分了上半球壳体、中间环形分隔圈、下半球壳体、侧边按键卡扣四个核心独立零件，没有采用一体化打印的简化结构，每个零件都预留了对应的装配公差带，上半球与中间圈的配合采用止口定位结构，配合面做了0.15mm的间隙预留，既保证拼装后接缝的均匀度，也能避免3D打印或者注塑生产时出现的装配卡滞问题。中间的环形分隔圈同时承担了两个功能，一是作为上下半球的视觉分隔结构，还原经典的球形外观分色边界，二是内置了卡扣的旋转限位槽，侧边的按键零件安装在分隔圈的预留孔位内，按键尾部做了斜面导向结构，按压时可以带动内部的卡扣脱开，实现上下半球的顺畅开合，松开按键后靠预留的弹性壁结构实现自动复位，不需要额外加装弹簧零件，减少了装配时的零件数量，也降低了后续量产的物料成本。

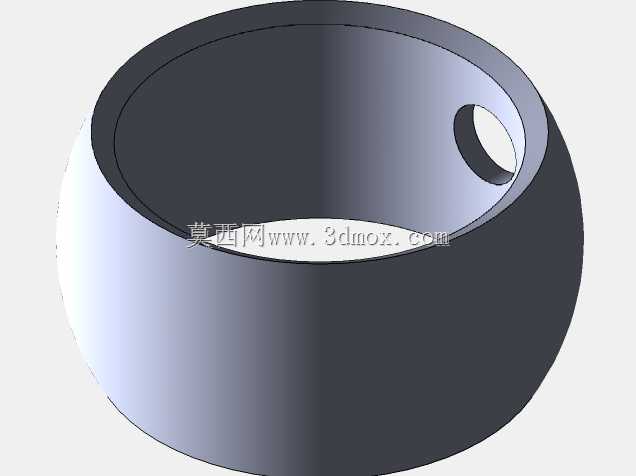

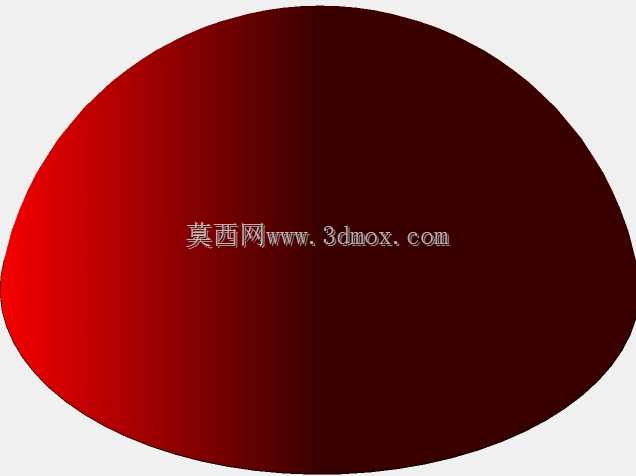

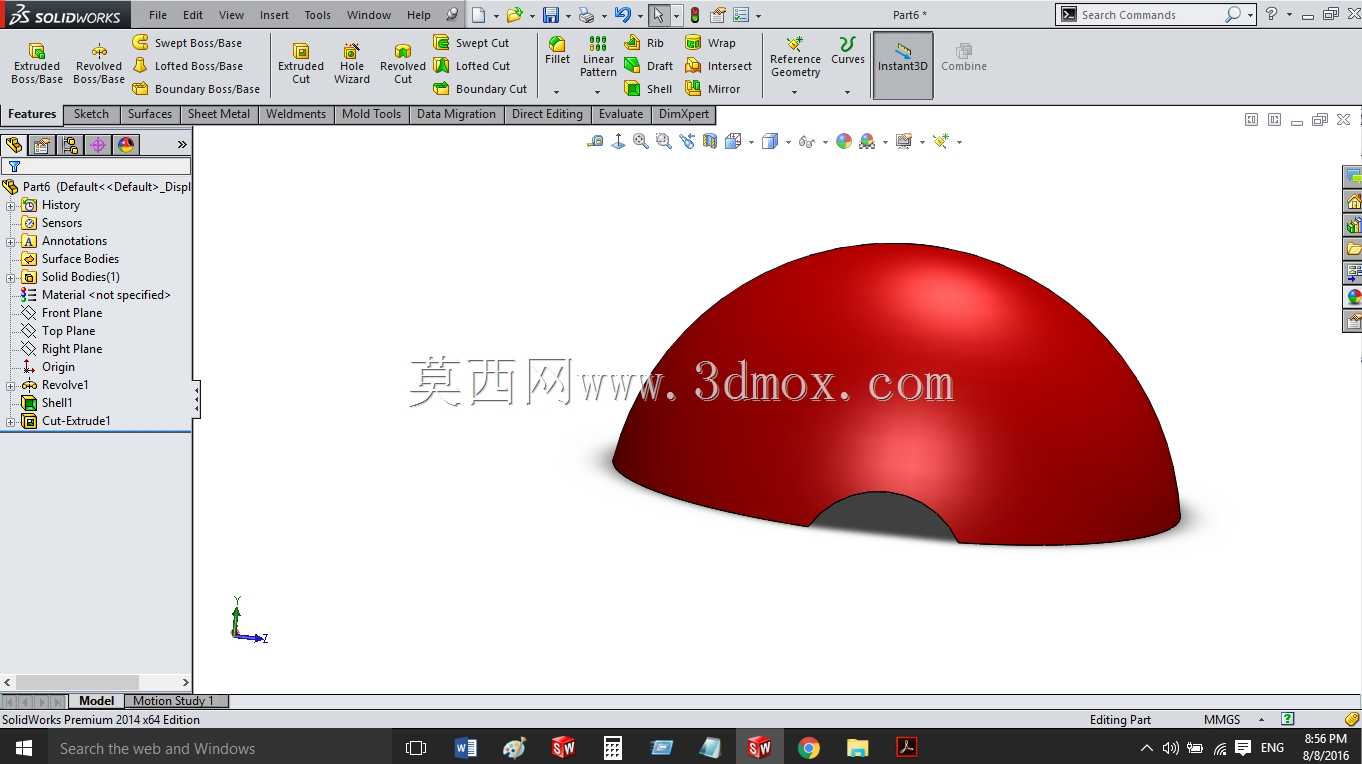

　　在外形尺寸与安装边界的设计上，整个球体闭合后的外径控制在70mm，属于单手握持的舒适尺寸范围，上半球的壁厚统一设置为1.8mm，下半球因为要承担放置时的支撑功能，底部做了局部加厚到2.5mm的平面支撑位，放置在桌面时不会出现滚动滑落的问题，支撑平面的直径设置为12mm，足够保证日常摆放的稳定性。内部的容纳空腔直径预留为58mm，空腔内壁做了一圈2mm宽的安装凸台，可以用来固定内置的配重块、发光灯组或者迷你收纳内胆，不需要额外做结构修改就能适配不同的功能拓展需求。侧边按键的突出高度控制在3mm，既保证按压时有足够的受力行程，也不会因为突出过多导致摆放时误触、或者磕碰损坏按键结构。

　　从实际工程验证的角度来看，这套分件结构的设计充分考虑了不同加工工艺的适配性，如果采用FDM3D打印制作，所有零件的拔模斜度都设置为1.5度，打印时不需要添加过多支撑结构，拆分后的零件打印方向都可以做到贴合打印平台，减少翘曲变形的概率；如果后续要走注塑量产流程，所有零件的壁厚都做了均匀化处理，没有出现壁厚突变的位置，避免注塑时出现缩痕、填充不足的问题，卡扣位置的弹性壁厚度设置为1.2mm，兼顾了卡扣的结构强度和按压时的弹性形变需求，反复开合测试的寿命可以满足日常文创产品的使用要求。

　　在结构细节的处理上，上下半球的配合止口做了圆角过渡，没有尖锐的棱角，拼装时不会划伤操作人员的手，中间分隔圈的外表面和上下半球的外表面做了同曲率的曲面匹配，拼装完成后整个外球面是连续完整的曲面，不会出现台阶错位的视觉问题，按键的外表面也做了和球面匹配的弧度处理，和周围的球面衔接自然，不会有突兀的突出感。整个组件的所有零件都没有复杂的异形曲面结构，不需要特殊的加工刀具或者后处理工艺，普通的三轴CNC加工、3D打印或者注塑生产都可以顺利完成加工，后续的表面处理不管是做喷漆分色、水贴图案还是磨砂质感处理，都有足够的操作空间，适配不同的外观效果需求。
