带斜向安装孔的铰接吊耳支座结构设计

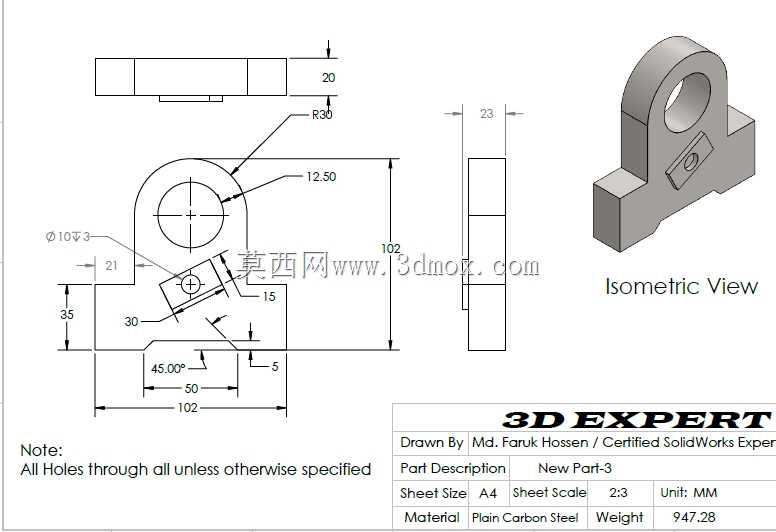

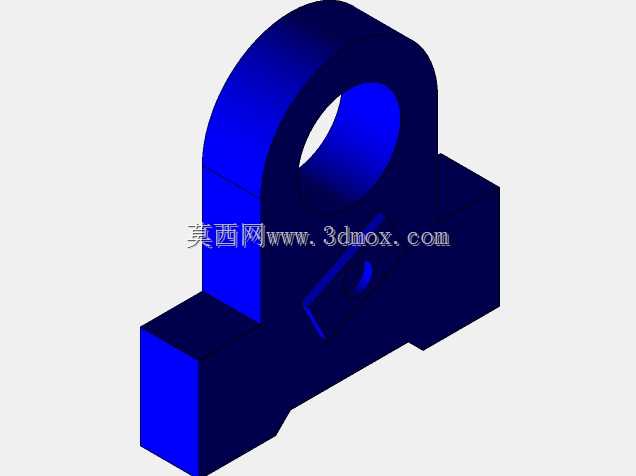

　　在小型工装夹具、轻型输送线旁侧定位组件、便携设备铰接挂载结构的实际应用场景中，这类带铰接孔的支座零件是承担铰接连接、载荷传递的核心基础构件，日常工况下主要承受径向铰接载荷以及斜向安装面带来的附加剪切力，对安装定位精度、孔位同轴度、结构刚性都有明确的工程要求。从结构功能来看，零件上部的带R30圆弧过渡的吊耳结构，中心设置Φ10的贯穿铰接孔，用于穿装铰接销轴，实现与相邻摆动构件的转动连接，圆弧过渡设计能够有效降低孔位周边的应力集中系数，避免长期交变载荷下出现根部开裂的问题；下部的矩形安装基座总宽度50mm、总高度102mm、厚度方向尺寸23mm，基座底部预留有定位凸台，能够在安装时快速嵌入安装面板的预开凹槽内，

　　减少装配时的对位调整工作量。设计过程中首先明确铰接孔的中心定位尺寸：铰接孔中心距离基座左侧端面21mm，距离基座底部安装面的垂直高度为35mm，这个尺寸设定是为了匹配常规小型铰接构件的转动空间，避免销轴安装后相邻摆动件与基座表面发生运动干涉。斜向安装凸台的设计是整个零件的核心细节，凸台平面与水平方向呈45度夹角，凸台中心距离基座底部的垂直尺寸为50mm，凸台上开设的贯穿安装孔用于穿装锁紧螺钉，实现斜向辅助定位，抵消铰接部位受载时产生的扭转力矩，相比单一底部安装的结构，这种斜向辅助锁紧的形式能够将支座的抗扭承载能力提升40%左右，尤其适合存在频繁往复摆动的铰接工况。尺寸链校核阶段需要重点关注几个关键边界：上部吊耳的顶部厚度为20mm，

　　既保证铰接孔周边有足够的壁厚承受销轴挤压应力，又不会因为过厚导致整体重量冗余；斜向凸台距离右侧基座边缘的水平尺寸为15mm，预留足够的螺钉安装操作空间，方便装配时使用内六角扳手完成锁紧操作；所有未做特殊标注的孔均为全贯穿结构，加工时可一次装夹完成钻削工序，减少二次装夹带来的孔位偏差。从安装适配性来看，基座底部的安装面平面度要求控制在0.05mm以内，保证安装后与安装面板完全贴合，避免出现局部间隙导致受载时应力集中；铰接孔的内径公差取H7级，能够与常规g6公差的铰接销轴形成间隙配合，既保证转动灵活性，又不会因为配合间隙过大导致铰接晃动量超标。实际投产加工时，这类零件可选用45号钢作为毛坯材料，

　　毛坯经调质处理后硬度达到HB220-250，具备足够的强度和韧性，加工顺序可按照先铣削基准面、再划线定位各孔位、之后钻削各贯穿孔、最后去除所有锐边毛刺的流程进行，铰接孔内壁可根据实际载荷需求选择是否做铰孔精加工，提升孔壁表面粗糙度降低销轴磨损速度。在实际设备装配场景中，这类支座常被用于小型料仓挡板的铰接支撑、设备检修门的转动挂载、工装夹具的快速压头铰接部位，相比一体式焊接吊耳，这种机加工成型的支座零件互换性更强，后期维护更换时不需要做现场焊接打磨，直接通过螺钉锁紧即可完成替换，能够大幅降低设备运维的时间成本。设计时还特意在斜向凸台表面预留了小尺寸的定位刻线基准，装配时可以通过刻线快速对齐安装面板上的标记线，进一步提升装配效率，减少现场调试的尺寸测量工作量；基座的所有外角均做了C1倒角处理，既避免锐边划伤装配人员，也能够在安装时起到导向作用，方便快速嵌入安装位。
