带圆弧凸台斜切槽的机加支撑座结构

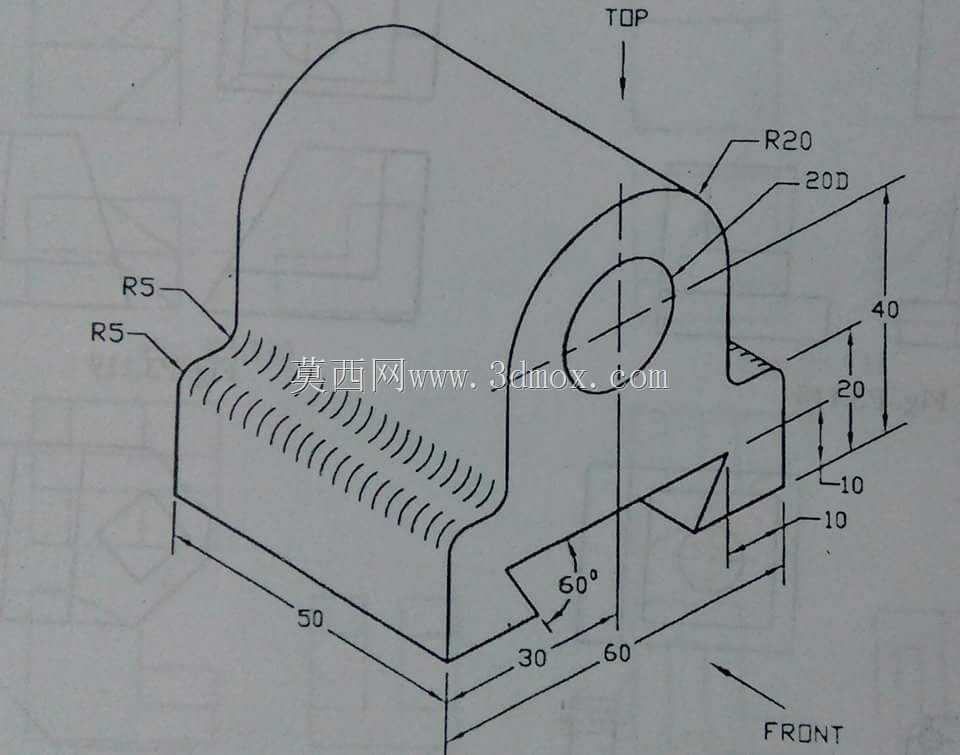

　　在小型自动化生产线的工位定位、通讯设备机架的侧装固定、工装夹具的辅助支撑场景中，这类带圆弧过渡凸台的支撑结构件应用十分普遍，它既可以作为独立的承载支座承托小型传感模块、接线端子排，也能作为设备护罩的连接固定座，通过侧面的安装孔实现快速锁附。从结构设计逻辑来看，底座部分做了60mm的总长度设计，其中靠近斜切槽的位置预留30mm的平直段，刚好匹配标准M6内六角螺栓的安装间距，斜切槽采用60°倾角设计，一方面是为了避让设备内部的走线空间，避免线缆弯折半径过小造成信号传输损耗，另一方面也能减少零件整体的材料用量，在不降低结构强度的前提下实现轻量化。底座上方的圆弧凸台顶部采用R20的大圆角过渡，区别于直角结构的应力集中问题，

　　大圆弧设计能让零件在承受侧向冲击载荷时，应力沿圆弧面均匀分散，不会在转角位置出现断裂隐患，凸台侧面的20mm直径通孔是核心的安装定位孔，孔中心距离底座安装面的高度为40mm，这个尺寸是经过现场装配验证的，刚好能匹配市面上多数通讯转接模块、小型气动元件的安装高度，不需要额外加装垫高垫片。零件左侧的两处R5圆角分别设置在底座与凸台的衔接位置、底座侧边的棱边处，前者是为了消除焊接或机加工过程中的应力集中点，后者是为了避免安装时棱边割伤操作人员的手部，也能防止装配过程中刮擦相邻零件的表面涂层。底座底部预留的10mm高度台阶，是为了在安装时留出调整垫片的放置空间，当安装面存在平面度误差时，可以通过塞尺测量间隙后塞入对应厚度的铜皮垫片，

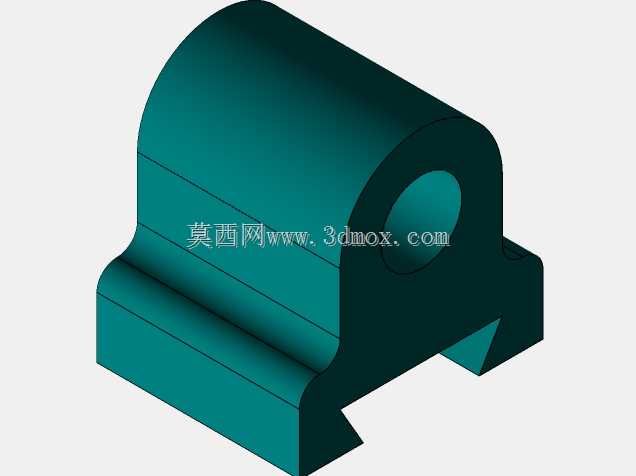

　　保证支撑座的安装垂直度，避免上方固定的元件出现倾斜偏移。凸台顶部的TOP方向标识，是建模和加工过程中的基准参考，能让操机人员快速找准零件的装夹方向，减少找正时间，提升批量加工的效率。从建模思路上来说，这类零件优先采用草图绘制整体轮廓后拉伸的方式构建主体，再通过切除命令做出斜切槽和安装孔，最后对所有棱边做对应半径的圆角处理，建模过程中需要重点关注各个尺寸的基准统一，所有高度方向的尺寸都以底座底面为基准，长度方向的尺寸以零件右侧端面为基准，避免基准混乱造成加工后的尺寸偏差。在实际使用场景中，这类支撑座常采用6061铝合金经CNC铣削加工成型，表面做阳极氧化处理提升耐磨和防腐蚀性能，如果是用于重载工位的场景，

　　也可以更换为45号钢材质做发黑处理，承载能力能提升三倍以上。零件的安装边界需要注意，底座下方需要预留至少5mm的操作空间用于拧紧固定螺栓，侧面斜切槽位置要避开设备内部的运动部件，预留至少3mm的安全间隙，防止设备运行过程中出现运动干涉。凸台侧面的安装孔在装配时建议加装平垫和弹垫，避免设备长期运行产生的振动造成螺栓松动，影响固定精度。
