带安装底座的铰接支撑座结构设计

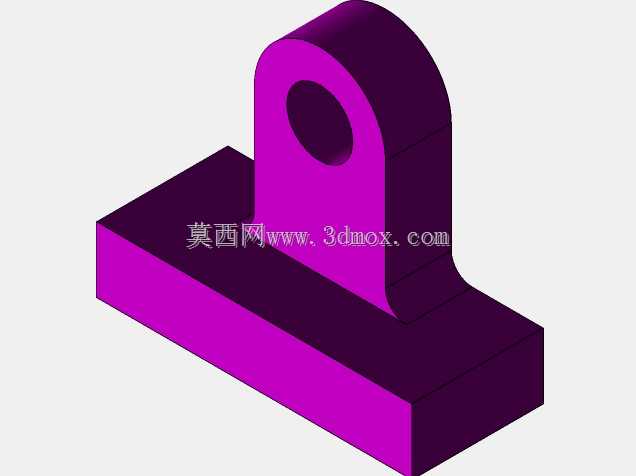

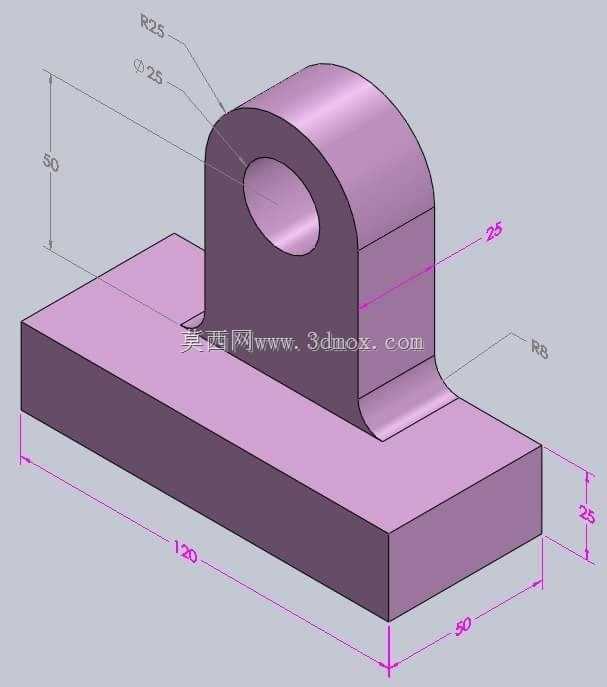

　　这类带底座的铰接支撑构件，在轻工输送线、小型工装夹具台架、非标自动化设备的连杆传动机构中应用十分广泛，核心作用是为做回转摆动的连杆、摆臂提供稳定的旋转支撑基准，同时通过底部的矩形安装板实现与设备机架台面的刚性固定，避免支撑部位在长期交变载荷下出现偏移、松动问题。从结构功能来看，上部的带孔耳板是核心功能区，内孔用于穿装铰接销轴，直接和摆臂类构件形成转动副，耳板外侧的R25圆弧过渡，一方面是消除直角部位的应力集中，避免设备运行过程中受冲击载荷时出现应力开裂，另一方面也能减少加工过程中的毛刺残留，降低装配时的磕碰划伤风险。耳板与底部安装板衔接处的R8过渡圆角，是结构强度设计的关键细节，很多新手建模时容易忽略这个位置的圆角处理，

　　实际工况下这个衔接位置是弯矩传递的核心区域，直角结构会在载荷作用下产生数倍的应力集中系数，长期运行很容易出现焊缝开裂或者基体断裂的问题，采用圆弧过渡可以有效分散应力传递路径，提升构件的整体抗疲劳性能。底部的矩形安装板是整个构件的安装基准，整体长宽尺寸为120mm、宽度方向50mm，板厚25mm，这个厚度设计可以保证安装板在螺栓锁紧后不会出现翘曲变形，安装板上预留的螺栓孔位（图中未标注孔位但常规设计会沿长度方向对称布置）可以适配M8或者M10的内六角螺栓，直接固定在型材机架或者钢制平台的安装面上，安装时需要保证安装面的平面度公差在0.1mm以内，避免底座锁紧后出现附加内应力，影响上部铰接孔的同轴度精度。上部耳板的总高度为50mm，

　　铰接孔直径为25mm，这个孔径尺寸可以适配直径25mm的标准销轴，配合铜套或者自润滑轴承使用时，能够承受中等载荷下的往复摆动，耳板的厚度方向尺寸为25mm，和安装板厚度保持一致，既保证了铰接部位的接触宽度足够，避免销轴出现单侧受力弯曲，也能减少原材料的规格种类，降低下料加工的成本。从建模设计思路来看，这类零件最适合采用多特征组合的建模方式，首先绘制底部矩形安装板的草图，拉伸生成底座实体，之后在上视基准面偏移对应高度绘制耳板的轮廓草图，这里要注意耳板的圆弧轮廓和安装板的衔接位置需要提前预留圆角过渡的位置，避免后续圆角特征出现失败，之后拉伸生成耳板实体，再通过拉伸切除生成铰接内孔，最后添加所有的过渡圆角特征，

　　建模过程中要注意所有尺寸的基准统一，以安装板的底面作为高度方向的设计基准，以安装板长度方向的对称面作为耳板的位置基准，这样加工时可以直接采用底面定位，一次装夹完成上部孔和轮廓的加工，减少装夹误差。实际应用中，这类支撑座如果用于有粉尘或者切削液的工况，还可以在铰接孔的两端加装防尘密封圈，避免杂质进入转动配合面加剧磨损，如果用于重载工况，可以将基体材料从普通Q235钢更换为45号钢并进行调质处理，提升整体的强度和抗冲击性能，安装时要注意铰接孔的轴线要和摆臂的回转轴线保持同轴，误差控制在0.05mm以内，否则会出现摆臂运动卡滞、销轴异常磨损的问题。这类构件虽然结构简单，但是是非标设备中最常用的基础连接零件，尺寸设计的合理性直接影响整套机构的运行稳定性，建模时不仅要保证外形尺寸准确，还要充分考虑加工工艺性和装配便利性，比如安装板的边角可以适当做小倒角处理，避免装配时划伤操作人员，铰接孔的内壁要标注合适的粗糙度要求，保证和销轴或者轴套的配合精度。
