带多道环槽的空心轴套结构设计

　　在流体输送管路、旋转轴系支撑以及液压阀组的集成布局中，这类带多道环槽的空心轴套是十分常见的衔接零件，很多刚接触结构设计的工程师容易忽略这类零件的细节设计，往往只画出大致的内外圆柱轮廓，等到实际装配或者做流体密封测试时才发现问题。从实际工程落地的角度看，这类零件的核心作用并非单纯的轴向连通，外圆上分布的多道环槽，多数场景下是用来安装密封圈、挡圈或者定位卡环的，不同宽度的环槽对应不同规格的标准密封件，比如窄槽适配O型圈做径向静密封，稍宽的环槽可以安装斯特封或者格莱圈应对带一定压力的流体介质，还有的环槽是用来和箱体上的定位销配合，限制轴套的轴向窜动，避免工作过程中因为管路振动或者轴系跳动出现移位。

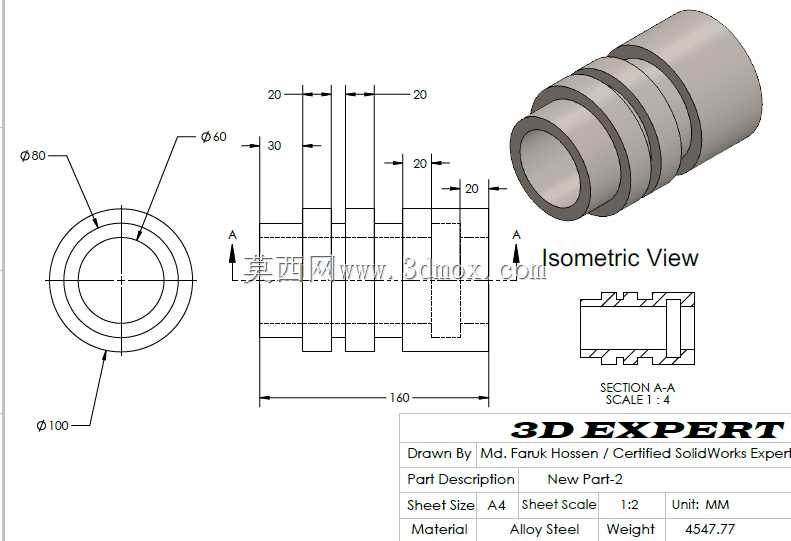

　　设计这类空心轴套的时候，首先要明确安装边界的约束条件，从给出的尺寸标注来看，零件总轴向长度控制在160mm，外圆最大直径为100mm，内孔最小通径为60mm，靠近一端的外圆直径为80mm，这个台阶结构其实是安装定位面，装配时80mm直径的轴段会插入对应安装座的内孔中，靠台阶端面实现轴向定位，避免安装时推入过深影响内部流道或者轴系的配合间隙。环槽的轴向位置尺寸标注十分关键，每道环槽距离端面的尺寸、环槽自身的宽度都有明确公差要求，实际建模时不能随意调整环槽间距，否则会导致密封件安装错位，出现密封失效泄漏的问题，比如靠近左端的第一道环槽距离左端面30mm，后续相邻环槽之间的间距有20mm的间隔，这些尺寸都是和配对的安装座内孔上的油槽、气孔位置一一对应的，一旦偏移就会堵住压力油孔或者泄压通道。

　　从结构功能上看，空心的内孔是介质或者穿轴的通道，60mm的通径要保证过流面积满足流量要求，或者穿入的轴能顺利通过同时保留合适的配合间隙，如果是做流体通道使用，内孔的表面粗糙度要控制在合理范围，避免沿程阻力过大造成压力损失，如果是作为轴的支撑衬套使用，内孔还要预留润滑脂槽的位置，不过这个模型的内孔是光孔结构，更偏向流体管路衔接的用途。外圆上的环槽槽深也要匹配密封件的压缩量，比如常规丁腈橡胶O型圈的压缩量控制在15%-25%之间，槽深过大会导致密封件压缩不足出现泄漏，槽深过小会让密封件过度压缩，加速老化缩短使用寿命，同时环槽的槽口要做微小的倒角，避免安装时刮伤密封件的唇边，很多新手设计时容易漏掉这个倒角，现场装配时经常出现密封圈被切边的问题，返工率很高。

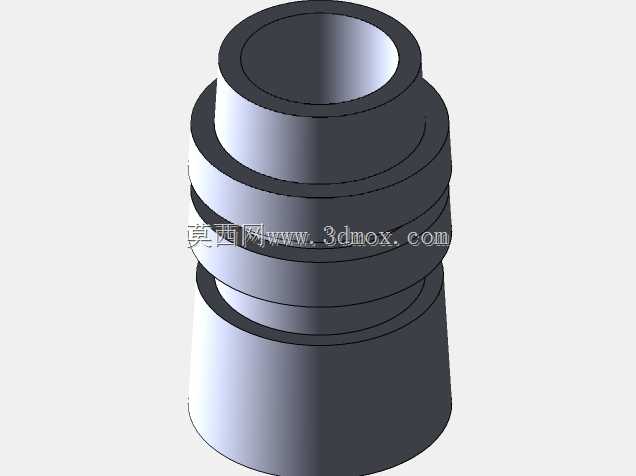

　　这类零件的选材也要结合使用场景确定，如果是普通的低压油路、气路衔接，用45号钢做调质处理就可以满足强度要求，外圆和内孔做精车就能达到尺寸精度，如果是用在有腐蚀性介质的化工管路中，就要选用304或者316不锈钢材质，环槽和密封面的加工精度还要进一步提升，如果是作为旋转轴的衬套使用，还可以在基体上镶嵌铜合金层或者做表面涂层处理，降低摩擦系数提升耐磨性能。实际建模过程中，要先绘制回转体的基础轮廓，通过旋转凸台生成主体结构，再通过旋转切除的方式加工外圆上的环槽，不要用拉伸切除逐个做环槽，那样容易出现轴向尺寸的累积误差，旋转特征能更好保证所有环槽和内外圆柱面的同轴度，毕竟这类回转零件的同轴度是核心形位公差要求，一旦内外圆不同轴，安装后会出现偏心，轻则导致密封偏磨泄漏，重则导致穿入的轴出现卡滞、运转阻力过大的问题。另外在做工程图输出的时候，要把环槽的尺寸、形位公差、表面粗糙度要求明确标注，尤其是密封槽的尺寸要符合对应的密封件标准，不能随意给定槽宽和槽深，不然采购回来的标准密封件无法适配，还要额外定制非标密封件，大幅提升采购成本和交付周期。在装配验证阶段，还要检查轴套安装后和相邻零件的间隙，比如环槽位置和安装座内孔的配合间隙，要保证密封件安装后有合适的压缩量，同时轴套的端面和配对零件的贴合面要平整，避免出现倾斜导致的密封间隙不均。
