便携式手持鞋墨壶结构设计方案

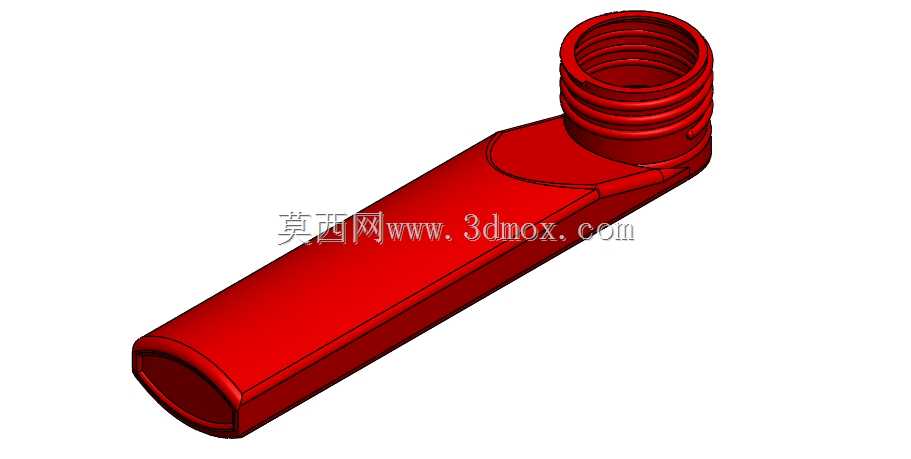

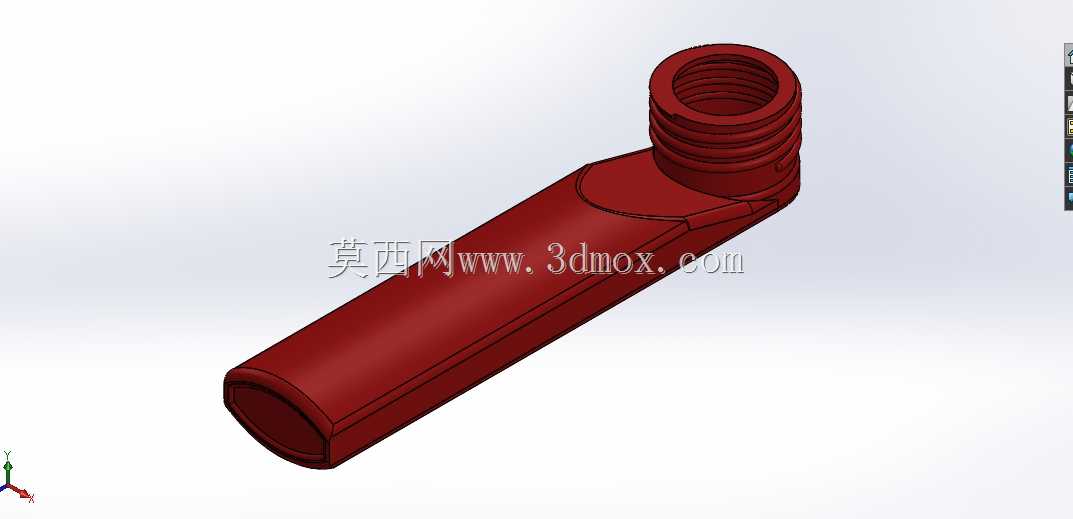

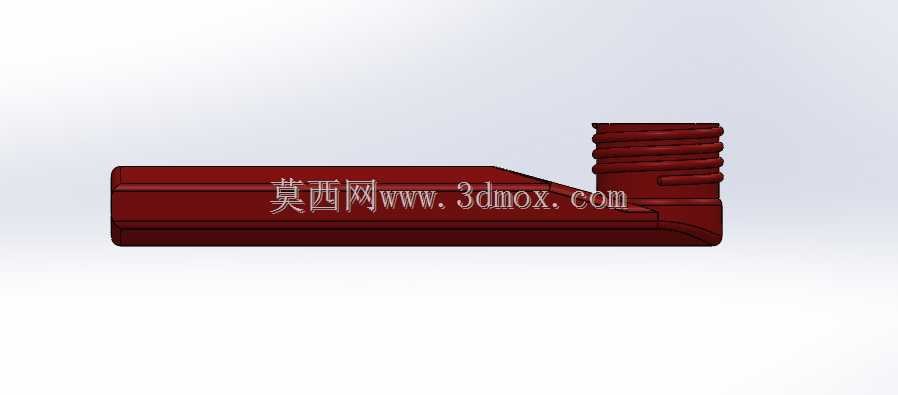

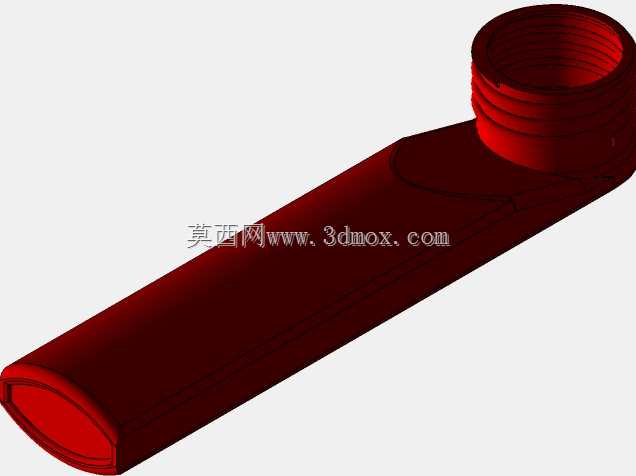

　　在鞋类生产加工、皮具修边补色以及日常鞋面清洁护理的作业场景中，鞋墨壶是用来盛装专用鞋墨、补色剂或者清洁护理液的手持储液工具，这类工具的使用场景多为手持移动作业，对握持手感、密封性能以及出液控制的稳定性都有明确的工程要求。从结构设计层面来看，该款鞋墨壶采用长条形扁式握持主体，整体截面做了圆弧过渡处理，没有尖锐棱角，一方面适配人手握持时的掌部弧度，长时间手持作业不会产生硌手的疲劳感，另一方面扁形结构相比圆柱结构在放置时不易滚落，适配工作台面临时放置的使用需求。壶体上端设置的外螺纹接口是整个结构的核心连接部位，螺纹段做了多圈等距梯形螺纹设计，能够和配套的壶盖或者出液刷头组件实现紧密旋合，螺纹根部做了R0.8的圆角过渡，

　　避免注塑成型时出现应力集中导致的开裂问题，同时螺纹段的长度经过匹配计算，旋合后能够形成足够的密封压紧力，防止壶内盛装的液体在倾斜、倒置状态下出现渗漏。壶体主体和上端螺纹接口的连接位置做了平滑的曲面过渡，没有突变的截面，一方面是优化注塑成型时的熔体流动路径，减少熔接痕的产生，提升壳体的结构强度，另一方面也避免了直角位置残留污渍，方便使用后的清洁维护。从尺寸边界来看，壶体的握持段长度适配成年人手掌的握持跨度，直径控制在单手握持可完全包覆的范围，整体重量在盛装额定容量液体后不会超过手持作业的舒适负重阈值，适合长时间连续作业使用。壶体底部做了微凸的平底设计，放置时能够保持直立状态，不会出现歪斜倾倒，底部边缘同样做了圆弧包边，

　　避免放置时刮擦工作台面。在壁厚设计上，整个壳体采用均匀壁厚设计，壁厚取值适配常用PP塑料的注塑工艺要求，避免出现缩痕、翘曲等成型缺陷，同时在握持面的内侧设置了细微的加强筋结构，既能够提升壶体的抗挤压强度，防止手持用力过大导致壶体变形漏液，又不会在壳体外表面留下缩印影响外观质感。螺纹接口的内径和壶体内腔做了平滑过渡，没有台阶死角，能够保证壶内液体可以完全倒出，减少残留，同时也方便灌装液体时的操作，不会在灌装过程中出现液体挂壁溢出的问题。考虑到实际使用中可能出现的跌落场景，壶体的各个边角都做了圆弧缓冲设计，跌落时能够分散冲击力，降低壳体开裂的风险，螺纹接口的顶端做了加厚处理，避免跌落时螺纹部位磕碰变形导致无法旋合壶盖。

　　整个结构没有多余的复杂零件，主体为单一注塑壳体，加工工艺简单，装配环节仅需要和配套的壶盖或者出液组件配合即可，量产时的成本控制空间充足，同时结构可靠性高，能够适配不同粘度的鞋类护理液、补色墨剂的盛装需求，不管是工厂流水线的鞋品补色工序，还是日常家用的鞋面护理场景，都能够满足使用要求。在实际使用过程中，用户单手握持壶身即可完成倾斜出液、旋合开盖等操作，不需要额外的辅助工具，螺纹旋合的结构相比卡扣式结构密封性能更稳定，多次开合后也不会出现密封失效的问题，长条形的主体结构也方便放入工具包或者工作服口袋中携带，适配外出上门护理、移动作业的使用需求。
