带散热槽的圆台形灯具底座结构设计

　　日常桌面照明、小型氛围灯的底座结构，往往容易被设计者忽略散热与走线的协同性，这款圆台形灯座的结构设计，恰好把装配、散热、外观三个核心需求做了平衡。从实际应用场景来看，这类灯座多用于桌面小型台灯、床头氛围灯、便携露营灯的基座部分，需要承载上部灯体的重量，同时容纳驱动电路板、接线端子，还要兼顾长时间点亮后的热量散出，避免内部电子元件积热老化。

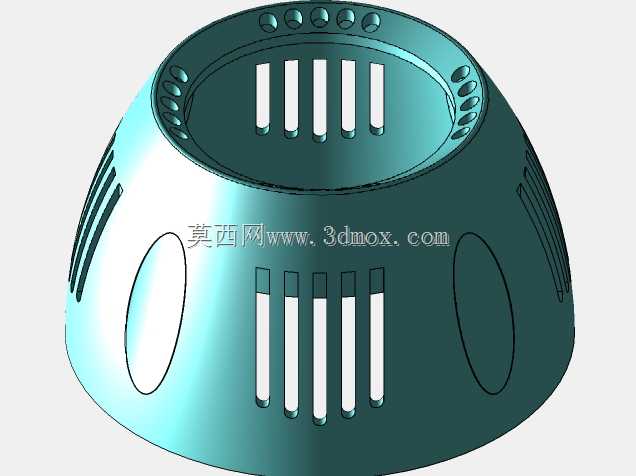

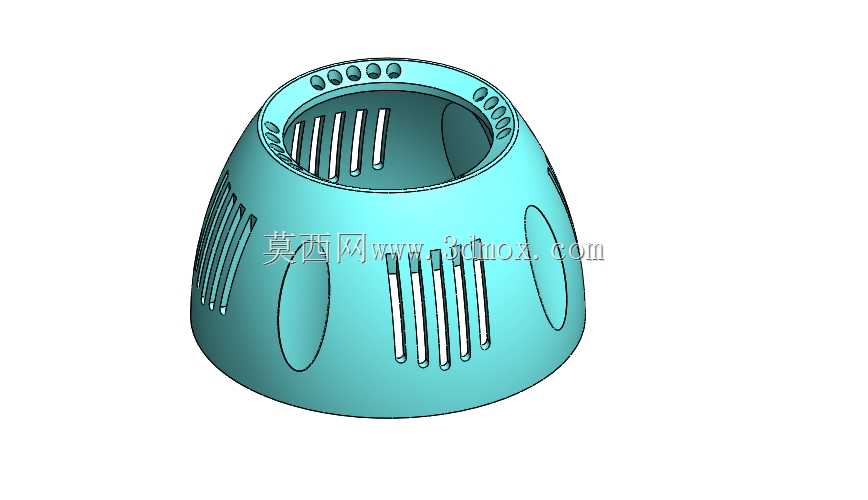

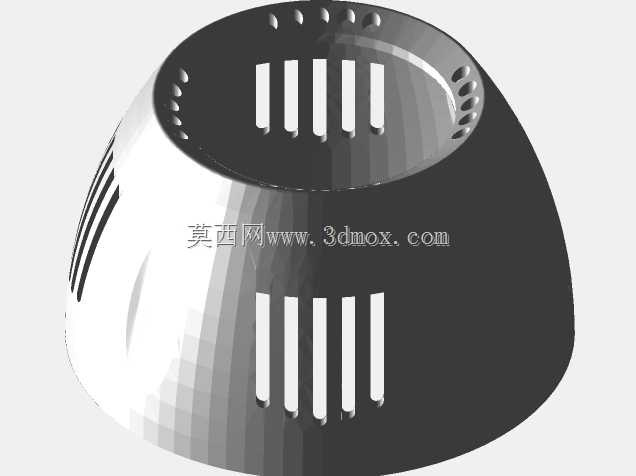

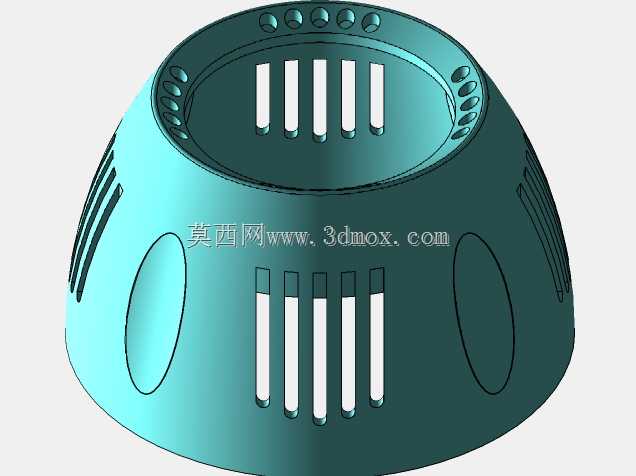

　　从结构功能上拆解，整体采用上窄下宽的圆台形态，底部直径大于顶部开口直径，放置在平面上的重心更低，抗侧翻能力比直筒形灯座提升不少，日常使用中不小心碰到灯臂时，不容易出现倾倒问题。侧壁开设的多组长条形通槽，并非单纯的装饰造型，每一组槽位都对应内部驱动板的发热区域，空气可以从下部槽位进入，受热后从上部开口周边的槽位流出，形成自然对流散热通道，不需要额外加装散热风扇，就能把驱动元件工作时产生的热量及时导出，延长灯具整体使用寿命。侧壁预留的椭圆形沉台位置，可根据实际需求粘贴防滑胶垫、安装触控开关或者预留充电接口，不需要后期二次开孔破坏壳体整体性。

　　设计思路上优先考虑注塑成型的工艺可行性，所有侧壁的开槽边缘都做了均匀的脱模斜度，没有尖锐的直角结构，避免注塑时出现应力集中导致的开裂问题，也能减少模具加工时的电极损耗。顶部开口的环形边缘做了加厚处理，内侧预留了环形卡槽，用来和上部灯体的连接旋扣配合，装配时只需要对准卡槽旋转一定角度就能完成固定，不需要额外打螺丝，装配效率更高，后期维护拆解也更方便。顶部环形端面上均匀分布的小圆孔，是预留的走线孔与螺丝固定位，既可以让灯板的导线顺利穿入底座内部接驱动板，也能在需要额外加固时穿入自攻螺丝，和上部灯体做硬连接，适配不同重量的上部灯头组件。

　　安装边界方面，底部的平整端面预留了3mm高度的环形凸边，用来粘贴环形防滑硅胶垫，粘贴后不会出现胶垫外露影响外观的问题，同时凸边的存在可以让底座放置在桌面时，底部和桌面之间留出0.5mm左右的间隙，避免桌面不平时出现放置晃动的情况。整体壳体的壁厚控制在2.2mm，所有转角位置都做了R1.5的圆角过渡，既保证了壳体的结构强度，不会因为轻微磕碰出现碎裂，也能控制注塑时的材料用量，降低单件生产成本。内部的容纳空间直径最大处达到110mm，可以容纳常规尺寸的恒流驱动板、蓝牙控制模块甚至小型电池组，适配有线供电、充电式等不同供电形式的灯具产品，不需要重新开模就能拓展不同功能的产品型号，减少系列化产品的开模成本。

　　实际装配验证时，这类结构的灯座不需要额外设计内部支撑筋，依靠圆台形的侧壁结构就能提供足够的结构强度，侧壁的长槽宽度控制在4mm，既保证了通风面积，也不会因为槽宽过大导致内部的电路板、导线外露，满足电气安全的间隙要求。顶部开口的内径尺寸和上部灯头的连接尺寸做了间隙配合，单边间隙留0.2mm，装配后不会出现松动晃动的问题，同时也不会因为间隙过小导致装配困难。
