双折边六孔平开式合页结构设计

　　日常设备运维、柜体装配、小型机电外壳组装场景里，这类平开式铰接件是实现转动开合的核心基础零件，区别于重型工业门用的大载荷铰链，这款结构更偏向轻中载荷场景，覆盖从民用家具柜门、通讯设备机箱门、小型仪器检修盖板到普通室内门窗的铰接需求，核心作用是在两个被连接件之间提供固定转动副，同时保证开合过程中两个页片不会出现错位松脱，长期使用下铰接间隙不会出现过快增大的情况。

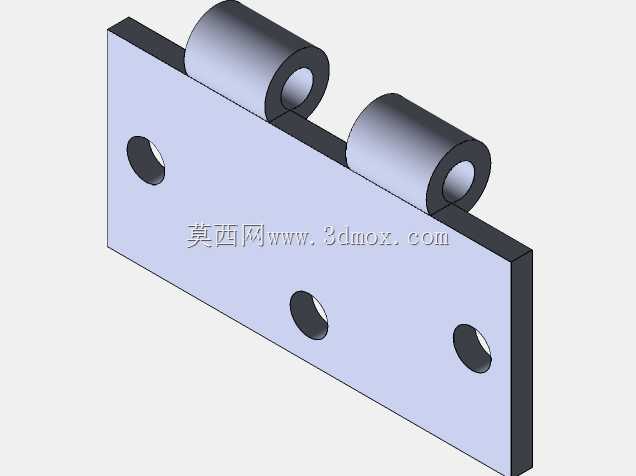

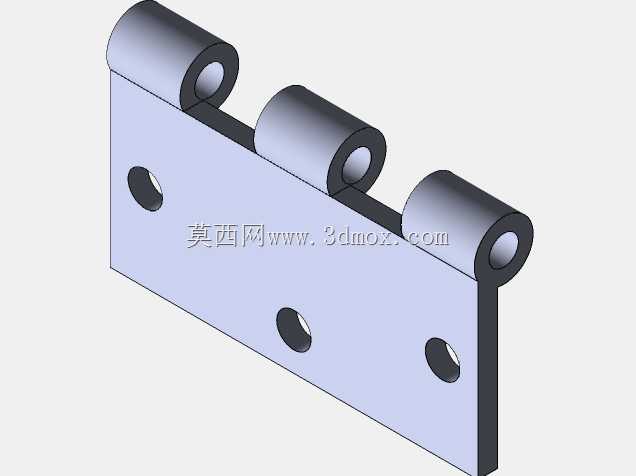

　　从结构设计逻辑来看，这款铰链采用对称式双页片布局，两个页片分别通过卷边形成同轴的铰接筒，中间穿入销轴完成转动副的构建，这种卷边铰接的设计相比分体式轴套结构，加工工序更少，页片自身的结构强度更高，卷边形成的筒状结构可以均匀承担转动过程中的径向载荷，避免销轴局部应力集中导致的磨损过快问题。页片上的安装孔采用等距排布设计，单页片设置三个沉头安装孔，安装时螺丝可以完全沉入孔内，不会出现螺丝头突出页片表面的情况，保证页片与被安装面完全贴合，不会因为螺丝凸起导致安装后页片翘曲，影响开合的顺畅度。

　　设计过程中首先要确定的是铰接转动的同轴度，两个页片的卷边筒在合模状态下必须保证同轴度误差控制在0.05mm以内，否则穿入销轴后会出现转动卡滞，开合过程中出现异响甚至磨损加剧的问题。页片的厚度选择需要匹配对应的载荷场景，这款结构的页片厚度适配轻中载荷使用场景，单页片的承重范围可以满足常规10kg以内的门板或盖板开合需求，如果应用在更重的场景下，可以在同结构基础上增加页片厚度、加大销轴直径来提升载荷能力。安装边界方面，两个页片的安装面需要保持齐平，安装时需要保证两个页片的固定面处于同一转动平面内，禁止出现页片扭曲安装的情况，否则会导致铰接处承受额外的扭转应力，长期使用会出现卷边开裂、销轴变形的问题。

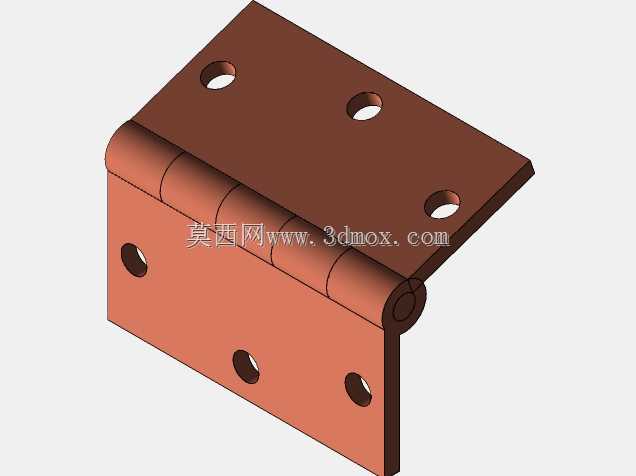

　　从功能特性来看，这款铰链的开合角度可以达到180度平开，完全可以满足常规柜门、盖板的全开需求，开合过程中阻尼均匀，没有明显的松动旷量，页片边缘做了圆角钝化处理，安装和使用过程中不会出现锐边割手的问题。卷边筒的长度做了分段式设计，两个页片的卷边段互相交错咬合，既可以保证轴向的定位，避免销轴窜动，又可以减少卷边之间的接触面积，降低转动过程中的摩擦阻力，不需要额外添加润滑脂也能保证长期开合顺畅。安装孔的孔径适配常规的沉头自攻螺丝或者机丝螺丝，孔位间距符合通用五金配件的安装尺寸规范，可以直接替换同规格的老旧铰链，不需要在被安装件上重新打孔，降低现场安装的工作量。

　　在实际选型应用时，需要先确认被连接件的开合转动方向，保证铰链安装后销轴处于垂直或者水平的正确受力方向，禁止销轴倾斜安装，否则会导致页片承受额外的轴向力，加速铰接部位的磨损。如果应用在户外场景，可以在同结构基础上更换不锈钢材质或者增加表面防锈涂层，提升潮湿环境下的使用寿命；如果应用在有外观要求的场景，也可以在页片表面做喷砂、氧化或者喷涂处理，匹配设备的整体外观风格。建模过程中需要重点关注卷边部位的圆角过渡，避免卷边处出现应力集中的直角结构，保证冲压加工时材料可以顺利流动成型，不会出现卷边开裂的问题，同时安装孔的沉头深度需要匹配对应螺丝的头高，保证螺丝安装后完全沉平，不会突出页片表面影响安装贴合度。
