圆柱螺旋压缩型筒销弹簧结构设计

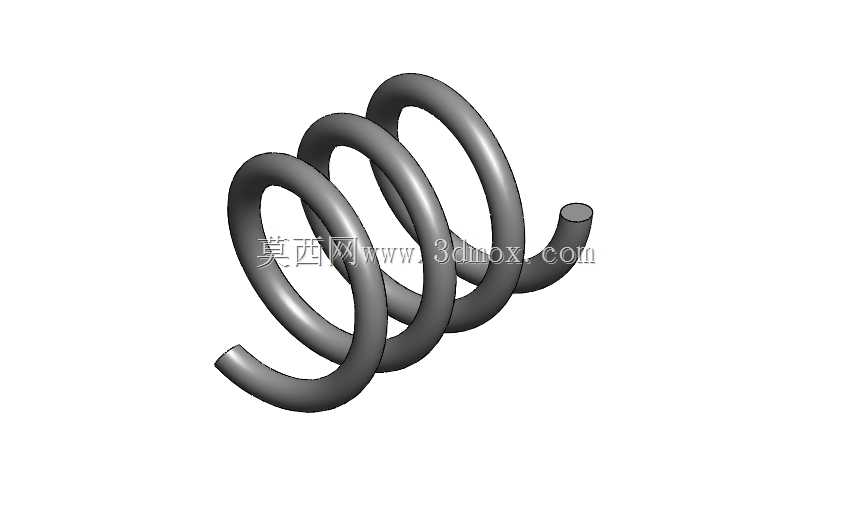

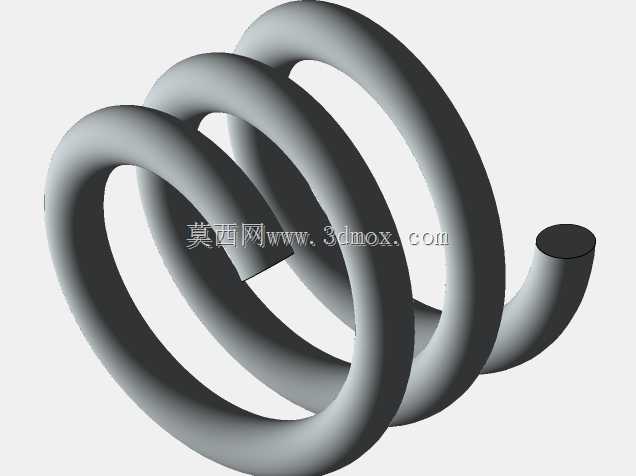

　　这类带端部直段的圆柱螺旋弹簧，日常在通讯类手持设备、小型消费电子的内部装配件定位场景里出镜率极高，和常规等节距无直端的压缩弹簧不同，两端伸出的直杆段是专门为筒销配合场景设计的，不需要额外加装弹簧座或者定位销，就能直接卡入对应安装位的卡槽或者销孔里，省去了装配时额外的定位工装步骤。从实际使用场景来看，这类弹簧常被用在小型按键的回弹结构、电池仓的触点压紧、可拆卸模块的锁止抵接位置，尤其是在需要频繁拆装、反复按压的通讯终端内部结构里，这种带直端的设计能避免弹簧在往复压缩过程中出现径向窜动，不会因为设备跌落、晃动就出现弹簧移位卡滞的问题。做这个结构设计的时候，首先要明确的是安装边界的约束：弹簧的有效圈数对应的外径，

　　必须小于安装腔的内径至少0.2mm，预留出压缩过程中弹簧圈径向膨胀的余量，不然压并的时候弹簧外圈蹭到腔体内壁，会出现卡涩、异响，长期使用还会磨损弹簧表面的防护层，提前出现疲劳断裂。两端伸出的直段长度，要匹配对应销孔的深度，直段插入销孔的深度不能小于弹簧丝直径的1.5倍，不然在弹簧受侧向力的时候，直段容易从销孔里滑脱，导致整个弹性结构失效。弹簧丝的直径选择，要结合实际需要的压紧力来核算，常规手持设备里的筒销弹簧，压紧行程一般在2-5mm区间，对应的工作载荷通常在5-20N之间，选弹簧丝的时候要注意，有效圈的节距不能过大，不然压缩到工作行程时，圈与圈之间的应力集中系数会飙升，疲劳寿命会大幅缩短；也不能把节距做太小，

　　不然压并高度超过安装腔的允许深度，装配后会出现零件顶死、装配件无法到位的问题。设计时还要考虑端部直段和螺旋圈的过渡位置，这个位置是整个弹簧应力最集中的区域，建模的时候不能做直角折弯过渡，必须倒出和弹簧丝半径匹配的圆角，不然反复加载的时候，过渡位置很容易出现裂纹断裂。实际装配的时候，这类弹簧不需要额外的紧固件固定，只要把两端直段对准对应的销孔插进去，就能完成定位，装配效率比普通压缩弹簧高不少，而且在设备后期维护拆解的时候，弹簧不会因为失去预紧力就弹飞丢失，对小型消费电子的产线装配和售后维修都很友好。从结构特性来说，这类弹簧的刚度是线性的，在有效工作行程内，弹力和压缩量的线性度偏差能控制在5%以内，对于需要稳定抵接力的触点连接、

　　按键回弹场景来说，能保证每次按压的反馈力一致，触点的接触压力稳定，不会出现接触不良、按键手感忽软忽硬的问题。建模过程中要注意螺旋扫描的轨迹线，两端直段和螺旋段的衔接要保证曲率连续，不能出现折线拐点，不然后续做有限元应力分析的时候，拐点位置会出现虚假的应力集中峰值，影响仿真结果的准确性。另外还要注意弹簧的旋向，在同个安装位如果需要并排布置多个弹簧的话，要交替使用左旋和右旋的弹簧，避免压缩过程中相邻弹簧的圈互相咬合卡滞。对于表面处理的要求，这类用在电子设备内部的弹簧，一般会做钝化处理，不能用镀锌等容易产生导电碎屑的表面工艺，避免碎屑掉落到电路板上造成短路风险。在做安装位的结构设计时，对应直段插入的销孔，要做稍大一点的倒角，方便装配时直段顺利导入，不需要刻意对准就能插到位，降低产线装配的对位难度。还要核算弹簧的极限压缩量，保证在最大装配压缩量下，弹簧的切应力不超过材料许用应力的80%，预留足够的疲劳寿命余量，满足设备上万次按压、拆装的使用要求。
