双孔连杆类机械传动连接构件设计

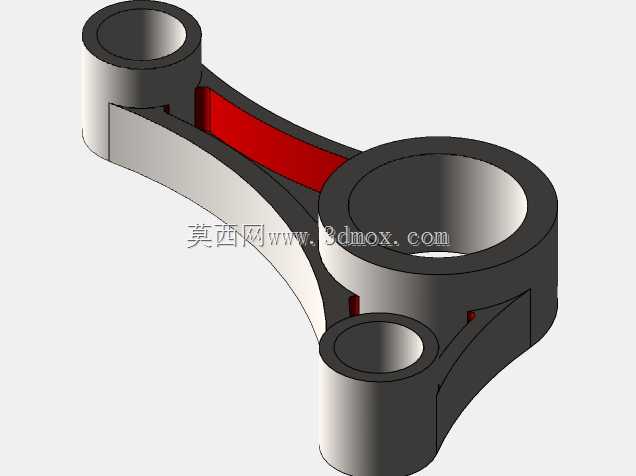

　　该构件属于典型的双孔连杆类传动连接零件，在各类往复式动力传递场景中应用广泛，常见于小型内燃机、冲压设备的执行端、轻工机械的往复运动机构以及自动化生产线的工位切换传动链路中，核心作用是将旋转运动转化为直线往复运动，或是在两个存在相对摆角的铰接点之间传递既定扭矩与运动行程，避免传动过程中出现卡滞、应力集中导致的构件失效。从结构设计逻辑来看，该零件采用三端铰接孔布局，区别于常规两端式连杆，中间增设的铰接孔可适配多连杆复合运动机构的传动需求，能够在有限安装空间内实现多路径动力传递，减少机构整体的零件数量，压缩传动链路的累计间隙。零件主体采用变截面弧形肋板结构，在铰接孔位置做了加厚凸台处理，凸台与肋板之间采用大圆角过渡，

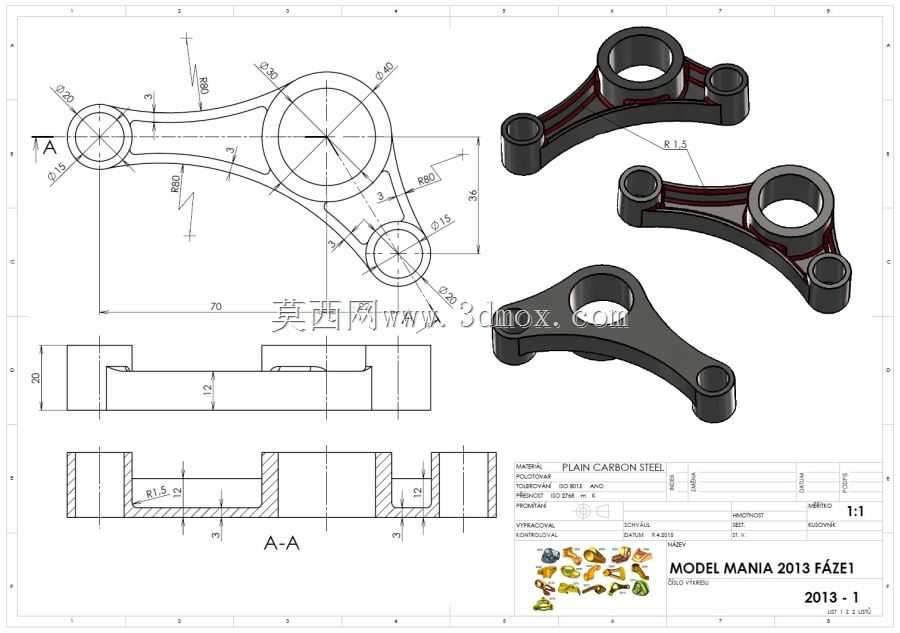

　　避免应力集中在孔位与肋板的衔接位置，经受力仿真验证，该结构在承受额定交变载荷时，最大应力集中点出现在过渡圆角处，应力值远低于所选碳素结构钢的屈服强度，能够满足长期往复运动下的疲劳强度要求。从尺寸边界来看，零件三个铰接孔的中心距严格匹配对应机构的运动行程要求，孔位内径公差采用H7级精度，能够与标准滚针轴承或是铜套实现过盈配合，保证铰接位置的转动精度，减少长期运行后的磨损量；零件整体厚度方向的尺寸经过优化，在保证结构强度的前提下尽可能降低零件自重，减少运动过程中的惯性冲击，适配高速往复运动的工况需求。安装层面，三个铰接孔的端面均做了铣平处理，表面粗糙度达到Ra1.6，能够与配合件的端面实现紧密贴合，避免安装后出现轴向窜动；孔位的同轴度、

　　端面与孔轴线的垂直度均按照IT7级形位公差管控，保证装配后机构的运动精度，减少运行过程中的偏磨问题。从加工工艺适配性来看，该零件的外形轮廓适合采用模锻制坯后进行机加工的工艺路线，模锻过程中可直接成型肋板的大致轮廓，减少后续铣削的加工余量，降低加工成本；三个铰接孔在粗加工后需要进行调质处理，提升孔位表面的硬度与耐磨性，精加工后孔位表面可做渗碳处理，进一步提升铰接位置的使用寿命，适配长期无润滑或是少润滑的运行工况。在实际选型应用中，该类连杆构件需要根据实际传递的扭矩大小、往复运动频率、安装空间的边界尺寸调整孔位中心距、肋板厚度以及凸台高度，若应用在高速重载场景，还可将材质更换为合金结构钢，提升整体的抗疲劳性能；若应用在轻工类低载荷场景，

　　也可采用工程塑料注塑成型，降低零件自重与生产成本。设计过程中需要重点校核三个铰接点的运动轨迹干涉情况，避免连杆在摆动过程中与周边的机架、其他传动构件发生碰撞，同时需要核算连杆在最大摆角位置时的受力情况，确认肋板的抗弯强度是否满足载荷要求，避免运行过程中出现肋板弯折、孔位开裂的失效问题。
