叉形连接摇臂结构件Solidworks设计

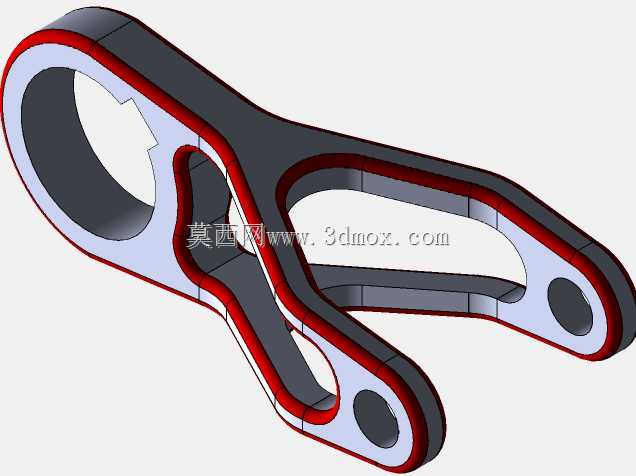

　　该叉形连接摇臂属于机械传动系统中的受力铰接构件，在轻工自动化输送线、小型专用设备的连杆传动机构、手动工装夹具的锁紧联动结构中均有广泛适配场景，核心作用是实现两个不同轴系部件之间的动力传递、行程换向以及角度摆动支撑，替代传统一体式连杆的刚性连接缺陷，可在小角度往复摆动工况下长期承受交变拉压载荷与局部剪切应力。从结构功能设计来看，构件一端采用大尺寸整圆铰接孔设计，孔壁预留足够的壁厚余量，用于配套标准销轴与设备固定基座形成转动副，孔口边缘做了连续R2圆角过渡处理，避免热处理以及长期受载时出现应力集中导致的开裂问题；另一端采用分叉式双支耳结构，两个支耳上分别设置同轴的铰接安装孔，用于连接执行端的联动部件，双支耳的间距经过严格尺寸校核，

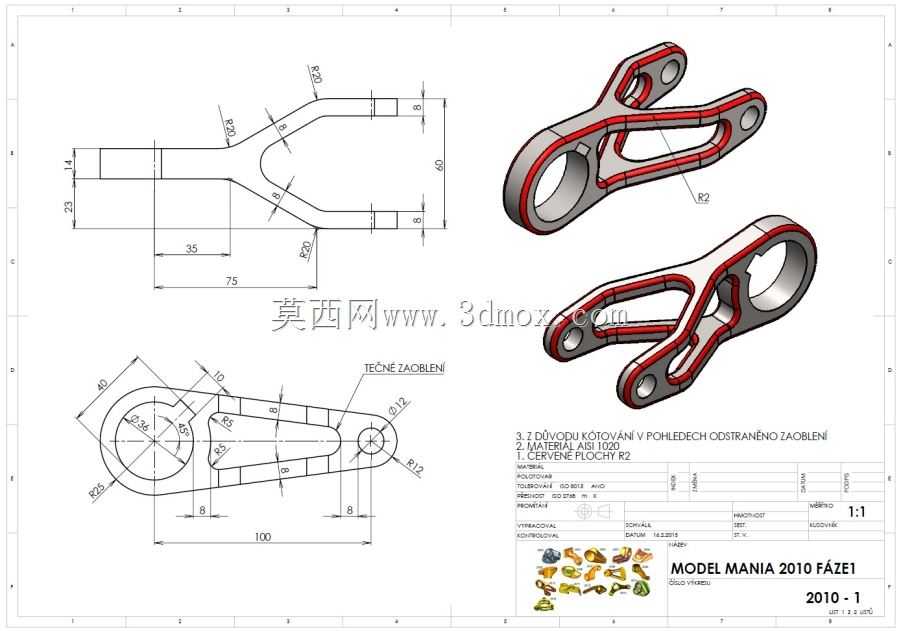

　　既能够保证配套连接件的安装空间充足，不会出现装配干涉，又能控制支耳自身的悬臂长度，降低摆动过程中支耳根部的弯曲应力。中间连接臂段采用变截面流线型设计，并非等宽直臂结构，靠近大孔端的臂身宽度逐步收窄，过渡到支耳端时再根据受力分布调整壁厚，所有的棱边都做了倒圆处理，一方面是减少锻造或者铣削加工时的应力残留，另一方面也能降低构件运动过程中与周边零部件的剐蹭风险。从尺寸边界来看，构件整体长度方向最大尺寸控制在75mm，大铰接孔端的总宽度为25mm，双支耳端的外轮廓宽度为40mm，整体厚度方向尺寸统一，安装时大孔端销轴的装配同轴度公差需控制在0.02mm以内，双支耳端的两个安装孔同轴度公差不超过0.03mm，才能保证摆动过程中无卡滞、

　　无偏磨问题。设计过程中首先根据传动机构的行程摆角要求，确定两个铰接孔的中心距为34mm，再根据所承受的最大拉压载荷计算臂身的最小安全壁厚，大孔端的壁厚不小于4mm，支耳位置的单侧壁厚不小于3mm，确保在1.2倍额定载荷下不会出现塑性变形。考虑到该零件多采用铝合金或者45号钢加工，铝合金材质多用于载荷较小的手动工装场景，45号钢调质处理后可用于自动化设备的连续传动场景，设计时在臂身预留了局部减重空腔，在不削弱整体结构强度的前提下降低零件自重，减少摆动过程中的惯性冲击。构件的所有安装孔都预留了销轴配合的公差带，基孔制间隙配合等级选H8，既方便装配时的销轴穿入，又不会因为配合间隙过大导致传动过程中出现回程误差。另外在双支耳的根部位置，

　　特意做了局部加厚的加强结构，因为该位置是整个零件受力最大的区域，摆动过程中支耳受到的侧向力会全部集中在根部过渡位置，加厚处理后可将局部应力降低30%左右，大幅提升零件的疲劳寿命。实际装配时，大孔端与基座连接后需要加装轴用挡圈限制轴向窜动，双支耳端与执行部件连接后需要在铰接位置添加润滑脂槽，预留润滑空间，减少长期转动的磨损量。该结构的设计没有采用多余的复杂曲面，所有轮廓都可通过普通三轴铣床完成加工，不需要特殊的五轴加工工艺，加工成本可控，同时流线型的外轮廓也避免了直角结构容易积尘、积屑的问题，在有少量粉尘的生产车间环境下也能稳定运行，不会因为碎屑卡入铰接缝隙导致机构卡停。
