带底座弯管支撑结构机械零件设计

　　该构件属于小型管线系统的配套支撑类零件，常见于车间气动管线布设、小型液压站管路固定、实验台流体管路架设场景中，核心作用是为悬空布设的通径50mm管线提供刚性支撑，避免管线因自身重量、内部介质流动冲击或外部触碰产生位移、形变，保障管线连接位置的密封可靠性，减少管路接头处的应力集中，延长整套管线的服役寿命。

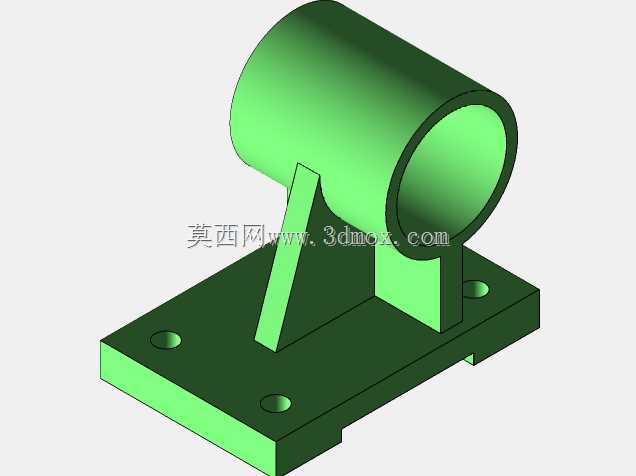

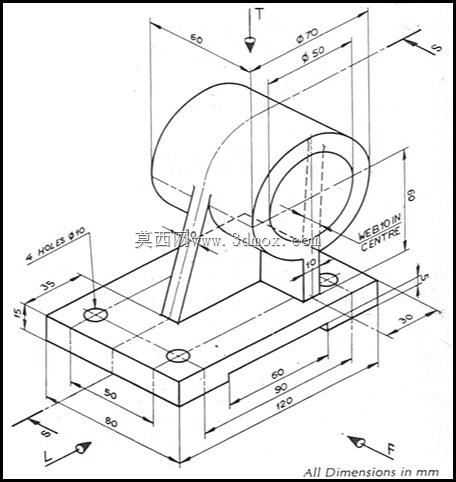

　　从结构设计逻辑来看，零件采用分体功能集成的设计思路，底部为矩形安装基座，基座总长度120mm、宽度80mm、厚度15mm，基座上开设四个直径5.5mm的沉头安装孔，孔位沿基座长度方向间距90mm、宽度方向间距50mm，沉孔深度适配常规M5内六角圆柱头螺钉的安装尺寸，安装时可直接将基座贴合在设备台面、型材支架或墙面安装板上，通过螺钉完成锁紧固定，基座底面设计为全平面结构，无凸起或凹陷结构，能够保证与安装基面的完全贴合，避免安装后出现翘曲、支撑不稳的问题。基座下部开设通长的减重槽，槽体长度90mm、宽度60mm，在不降低基座整体结构强度的前提下，有效减少零件的材料用量，降低自身重量，同时槽体结构也可作为安装时的避让空间，适配安装基面存在局部凸起的场景，提升安装适配性。

　　上部的弯管支撑段为90度弯管结构，弯管外径70mm、内径50mm，弯管的转弯半径为60mm，两端管口分别朝向水平与竖直方向，可直接对接同通径的硬管或软管，弯管内壁做光滑过渡处理，无台阶或锐角结构，能够减少流体在转弯位置的阻力损失，避免介质在管内滞留，适配压缩空气、低压液压油、冷却水等多种常规工业介质的输送需求。弯管与底部基座之间设置三角形加强筋结构，筋板沿弯管转弯的受力方向布置，从基座上表面延伸至弯管的外侧弧面位置，筋板厚度10mm，能够有效承接弯管传递的竖向荷载与水平方向的管线拉扯力，避免弯管与基座连接位置因长期受力出现断裂，提升整体结构的抗载荷能力。弯管的水平段端面距离基座上表面的高度为60mm，水平段管口向外伸出基座侧边的长度为30mm，该尺寸设计既能够保证管线对接时有足够的操作空间，方便扳手等工具拧紧管接头，也能避免管线与基座、安装基面产生干涉。

　　建模过程中需要重点关注几个尺寸公差与形位公差的匹配：安装孔的位置度公差需要控制在0.1mm以内，保证与安装基面的孔位能够顺利对齐，无需现场扩孔调整；弯管两端管口的同轴度、与安装基面的垂直度/平行度需要控制在0.2mm以内，避免对接管线时出现错位，导致接头密封失效；加强筋与弯管、基座的连接位置做R3的圆角过渡，减少应力集中，同时也适配铸造、注塑或3D打印等不同加工工艺的工艺要求，避免加工时出现缺料、裂纹等缺陷。零件的所有外露棱边均做0.5mm的倒角处理，去除加工毛刺，避免安装调试过程中划伤操作人员。

　　在实际选型应用时，该支撑座可根据使用场景选择不同的加工材质，常规车间常温常压环境下可选用ABS或尼龙材质通过3D打印或注塑加工，成本低、重量轻、耐腐蚀性好；如果用于有一定压力的液压管路或高温介质输送场景，可选用铝合金或45号钢通过机加工成型，表面做氧化或发黑处理，提升结构强度与防锈能力。安装时需要注意，四个安装螺钉需要均匀锁紧，避免单个螺钉受力过大导致基座变形，若管线存在明显振动源，可在基座与安装基面之间加装橡胶减震垫，进一步降低振动传递，提升支撑稳定性。
