带圆柱凸台与通孔的组合式机械基座结构

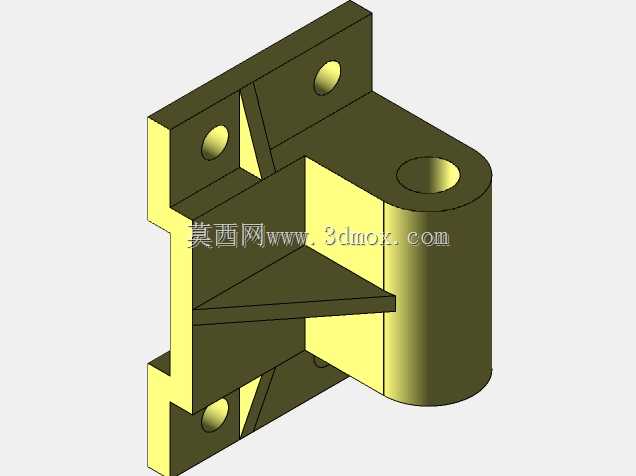

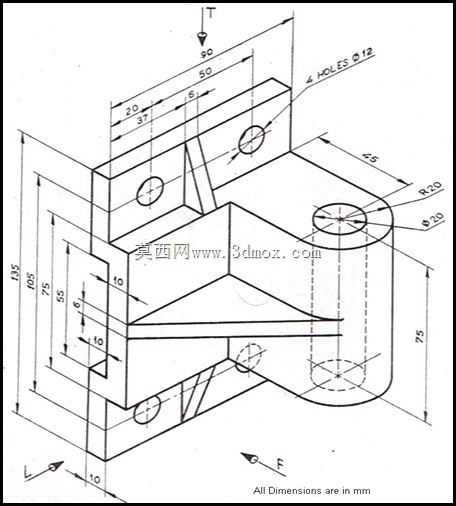

　　这类组合式机械基座结构，多应用在小型通讯终端的内部安装支撑场景中，作为内部功能模块的承载基体，需要同时兼顾安装定位精度、结构刚性与轻量化需求，避免在设备受振动、冲击时出现模块移位、结构形变的问题。从结构设计逻辑来看，整体采用长方体基体与半圆柱凸台结合的构型，半圆柱凸台设置在基体的一端，主要用来容纳回转类功能元件，凸台中心的通孔可作为走线通道或者轴类零件的配合孔，凸台端面的环形刻线可作为装配时的对位基准，降低装配对位的误差。长方体基体上设置的四个直径12的通孔，为贯穿式安装孔，孔位的位置度公差需要控制在0.1mm以内，保证基座与设备壳体安装时的互换性，避免出现孔位错位无法装配的问题。基体上设置的三角形加强筋，

　　布置在长方体与半圆柱凸台的衔接位置，以及基体的转角受力处，筋板厚度取基体壁厚的0.8倍，既能够提升衔接位置的抗弯折能力，避免长期受载后衔接处出现应力开裂，又不会过多增加整体结构的重量，符合小型通讯设备内部构件的轻量化设计要求。从尺寸边界来看，整体结构的总长度控制在90mm，总宽度为45mm，总高度为75mm，所有外轮廓的棱边均做了R2的倒圆角处理，既可以去除加工后的锐边毛刺，避免装配时划伤操作人员或者相邻的线缆、元件，也能够减少应力集中点，提升结构的疲劳强度。基体侧面的阶梯型凸台结构，作为侧装元件的定位面，凸台上的小孔可用于固定小型电路板或者传感元件，凸台的高度差控制在10mm，为侧装元件预留出足够的安装空间，

　　避免元件与基体表面出现干涉。在建模过程中，需要优先确定三个方向的设计基准：以基体的底面作为高度方向的基准面，以半圆柱凸台的中心轴线作为长度方向的基准，以基体的对称中心面作为宽度方向的基准，所有尺寸标注均从基准出发进行标注，减少尺寸链的累积误差，保证加工后的零件尺寸符合设计要求。对于四个安装孔的设计，需要在孔的两端做1mm的倒角，方便装配时螺丝的导入，同时避免孔口的锐边刮伤螺丝螺纹，影响装配紧固效果。半圆柱凸台的外圆面与长方体基体的衔接处，采用相切过渡的处理方式，避免出现直角衔接的应力集中点，同时也能让注塑或者铣削加工时的走刀路径更顺畅，减少加工时的接刀痕迹，提升表面加工质量。这类结构在实际应用中，还需要考虑材料的选型，

　　如果采用ABS工程塑料注塑成型，需要在筋板与基体的衔接处做0.5mm的圆角过渡，避免注塑时出现缩痕，影响外观与结构强度；如果采用铝合金铣削加工，则需要控制装夹时的夹紧力，避免薄壁位置出现装夹变形，影响最终的尺寸精度。结构上的所有通孔内壁，都需要保证一定的表面粗糙度，对于安装配合用的孔，粗糙度需要达到Ra1.6，保证配合的紧密性，对于走线用的通孔，粗糙度达到Ra3.2即可，避免刮伤线缆外皮。在实际装配场景中，该基座通过四个安装孔固定在设备的内部框架上，半圆柱凸台内可安装信号接收模块或者旋转调节元件，侧面的阶梯凸台可固定接线端子或者小型控制板，加强筋的设置能够保证设备在跌落、受冲击时，基座不会出现断裂，保护内部安装的功能元件不受损坏。设计时还需要考虑与周边零件的间隙，基座的外轮廓与相邻元件之间预留至少2mm的安全间隙，避免装配时出现干涉，同时为后期的维护拆装预留操作空间，不需要拆解周边其他元件就可以完成基座的拆装作业。
