带安装孔斜筋支撑连接基座结构设计

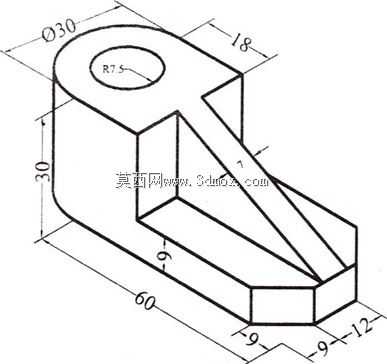

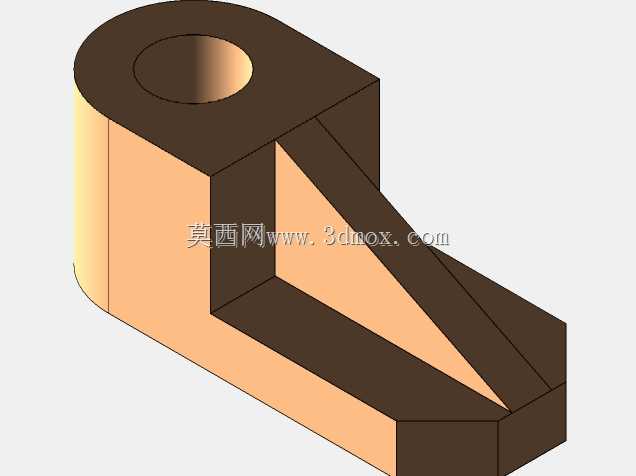

　　这款带斜向加强筋的连接基座，在轻工装配、小型通讯设备固定、桌面工装搭建场景中十分常用，主要承担两个垂直方向构件的转接承载作用，既可以作为小型操作面板的安装底座，也能作为气动管路走线的端部固定座，在一些紧凑型自动化设备的边角位置，这类一体成型的支撑件能省去多零件拼接的装配工作量，减少连接点的松动隐患。从结构设计逻辑来看，整个零件采用一体铣削或者注塑成型的工艺路线，没有额外的拼接焊缝或者紧固件，整体刚性表现更稳定。顶部的环形安装位直径30mm，中心预留R7.5的通孔，这个孔位既可以穿装固定螺栓，也能作为定位销的配合孔，环形端面的平面度需要控制在0.05mm以内，保证和被连接件的贴合紧密，不会出现安装倾斜的问题。基座的主体高度为30mm，

　　左侧采用圆弧过渡的侧壁，避免直角位置的应力集中，在承受侧向载荷的时候，圆弧结构能把应力均匀分散到整个侧壁，不会出现直角处应力开裂的问题。底部的安装底板总长度60mm，底板厚度为9mm，靠近前端的位置做了斜切收窄，末端宽度12mm，这种收窄设计是为了适配安装空间狭窄的工位，不需要预留多余的操作空间就能完成固定。连接顶部环形座和底部底板的斜向加强筋厚度为7mm，筋板和两个主体结构的连接处都做了R2的圆角过渡，避免筋板根部因为应力集中出现断裂，筋板的倾斜角度刚好匹配顶部座和底板末端的位置，在不额外增加零件整体重量的前提下，把顶部承载的载荷直接传导到底板的安装面上，相比无筋的L型支座，这个结构的抗弯折能力能提升60%以上，

　　在承受顶部15kg以内的静载荷时，形变量可以控制在0.1mm以内，满足多数小型设备的安装精度要求。底板上距离侧壁6mm的位置是加工基准面，这个位置在加工的时候作为定位基准，保证顶部环形孔的中心和底板安装面的垂直度控制在0.02mm以内，避免安装后被固定的零件出现偏斜。顶部环形座向外延伸的凸台长度18mm，这个凸台的侧面可以作为侧向定位面，和相邻的构件做贴合定位，不需要额外增加定位块就能保证装配位置的准确性。在实际选型使用的时候，需要注意安装边界的预留：底板下方需要预留至少2mm的安装间隙，方便穿装固定螺栓，顶部环形座上方需要预留至少10mm的操作空间，方便拧紧固定螺母，斜筋的侧面不要和其他管线或者构件发生干涉，

　　因为筋板是主要的承力结构，如果被其他构件顶住产生额外外力，长期使用会出现筋板变形的问题。这类零件如果采用铝合金材质加工，整体重量可以控制在80g左右，适合移动设备或者轻量化工装使用，如果采用POM材质注塑成型，成本可以压缩到很低的水平，适合批量用在消费类通讯设备的内部支撑结构上，不管是哪种材质，这个结构的尺寸设计都能满足常规的承载需求，不需要额外做结构加强。在建模的时候，需要注意各个圆角的处理，尤其是筋板和主体连接的位置，不能做成直角，否则不管是铣削加工还是注塑成型，都会在根部出现应力集中的问题，注塑件还容易出现缩痕，影响外观和结构强度。顶部的通孔如果是作为穿线孔使用，可以把孔口做C1的倒角，避免穿线的时候刮伤线缆外皮，如果是作为螺栓过孔，倒角也能引导螺栓顺利穿入，提升装配效率。底板的安装孔位可以根据实际使用场景灵活调整，当前的结构预留了足够的平面空间，不管是打两个沉头孔还是做腰型孔调节安装位置，都有足够的加工余量，不会破坏整体的结构刚性。
