带双槽安装位的铰接式连接固定支座

　　在通讯设备安装、小型机电组件装配、工业线束固定等场景中，这类带双长槽安装位的铰接式固定支座是十分常用的结构件，主要承担两个部件之间的角度可调式连接、载荷传递以及位置微调功能。从实际使用场景来看，这类支座常被用在通讯机柜内部的模块安装、小型自动化设备的传感器支架固定、户外通讯终端的外接组件铰接部位，能够在保证连接强度的前提下，给装配环节留出足够的位置调整余量，降低现场安装的对位难度。

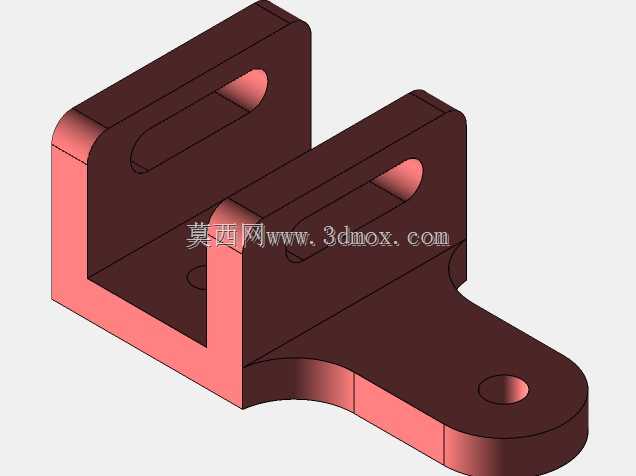

　　从结构功能上看，该支座主体分为两个功能区域，一端是带两个平行长圆孔的安装基座，另一端是带单圆孔的铰接耳板，两个区域之间通过平滑过渡的连接板连为一体。基座上的两个长圆孔长度方向平行，安装时可以让支座沿着长圆孔的轴向进行位置微调，抵消安装面的加工误差或者装配累计公差，不需要在安装面上重新打孔，大幅提升现场装配的容错率。铰接端的单圆孔用于穿装铰接轴或者连接螺栓，实现与被连接件之间的转动连接，允许被连接件在一定角度范围内摆动，适配需要小角度调整的安装需求，比如通讯天线的俯仰角度微调、小型操作面板的角度调整等场景都能用到这类结构。

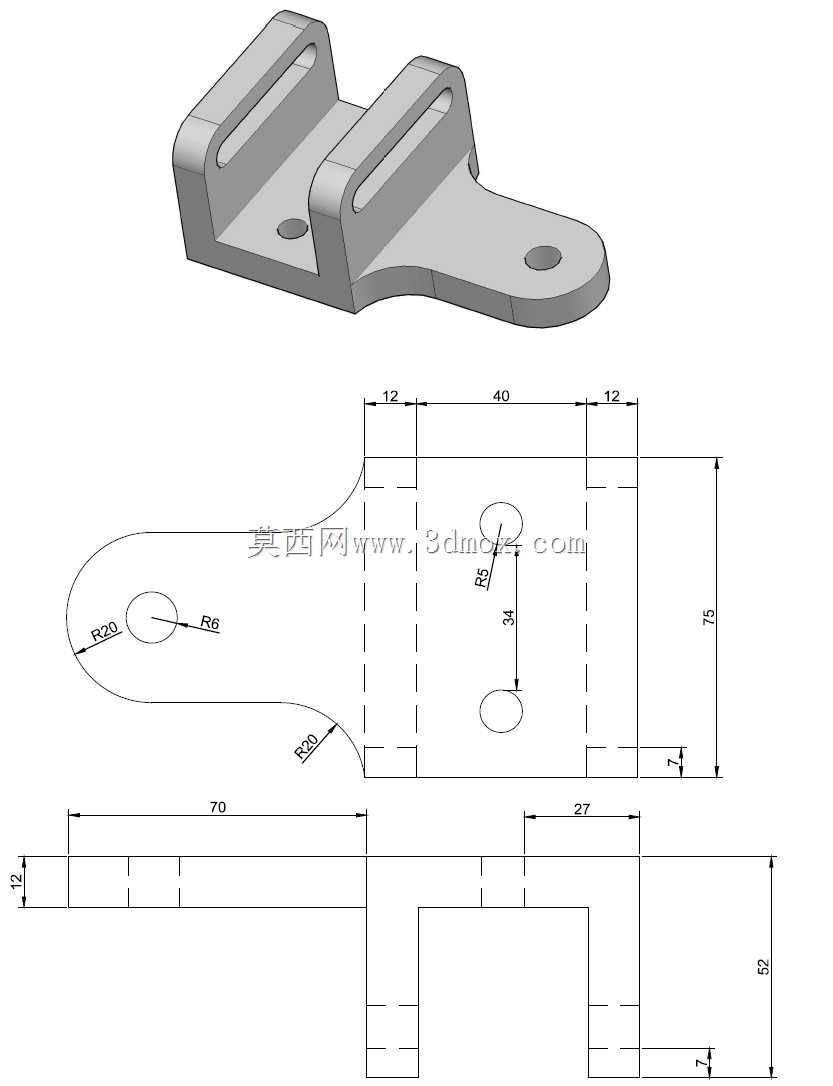

　　设计过程中，首先要明确支座的承载边界，这类支座通常承受的是静载荷或者低频小幅动载荷，因此板厚选择上不需要过厚，在保证结构刚性的前提下控制整体重量。从图纸标注的尺寸来看，基座部分两个长圆孔的中心间距为40mm，单个长圆孔的长度为12mm，也就是说沿着长圆孔方向，支座的可调行程为12mm，足够覆盖常规安装场景下的对位偏差。铰接端的圆孔中心到基座端面的总长度为70mm，铰接端的圆弧半径为R20，端部做圆弧过渡可以避免尖锐棱角划伤操作人员或者线缆，同时也能减少应力集中，提升部件的抗疲劳性能。基座部分的总宽度为36mm，两个安装立板的高度为25mm，立板上的长圆孔宽度为7mm，适配M6规格的安装螺栓，属于通用五金件的常用规格，采购和替换都十分方便。

　　在安装边界的考量上，该支座的安装面需要保证平面度，避免安装后基座出现翘曲导致长圆孔调节卡滞。铰接端配合的轴径需要与端部圆孔尺寸匹配，间隙控制在0.1-0.2mm之间，既保证转动灵活，又不会出现过大的旷量。两个安装立板之间的间距需要与被连接件的铰接部位厚度匹配，装配时可以在接触面添加薄垫片调整间隙，避免铰接部位出现轴向窜动。支座的整体高度较低，安装后不会占用过多的垂直空间，适合在机柜内部、设备夹层等空间紧凑的场景使用。

　　从结构强度设计来看，基座与铰接耳板之间的过渡部位做了R20的大圆弧过渡，避免直角过渡带来的应力集中，在承受铰接端的载荷时，应力可以沿着圆弧面均匀分散，不会在过渡位置出现断裂风险。安装立板与底板之间为垂直连接，连接处没有额外的加强筋，因为整体尺寸较小，板厚带来的刚性已经足够满足常规使用场景的载荷需求，省去加强筋也能简化加工工艺，降低制造成本。底板上在两个安装立板之间还设置了一个定位小孔，这个小孔可以在安装时先穿装定位销，临时固定支座位置，调整好角度和位置后再拧紧长圆孔内的固定螺栓，让装配过程更加顺畅。

　　实际加工时，这类支座如果采用钣金折弯工艺制作，需要注意折弯处的圆角控制，避免折弯开裂；如果采用机加工方式制作，则需要注意长圆孔的加工精度，保证孔壁光滑，调节螺栓时不会出现卡滞。表面处理通常采用镀锌或者喷塑，提升防锈能力，适合在户外或者潮湿的通讯设备使用环境中长期工作。
