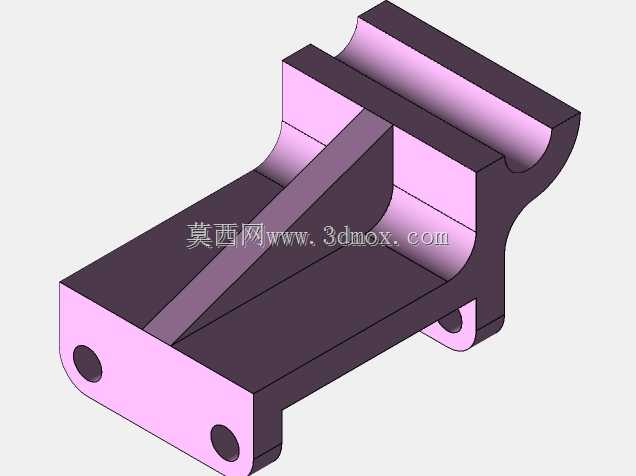

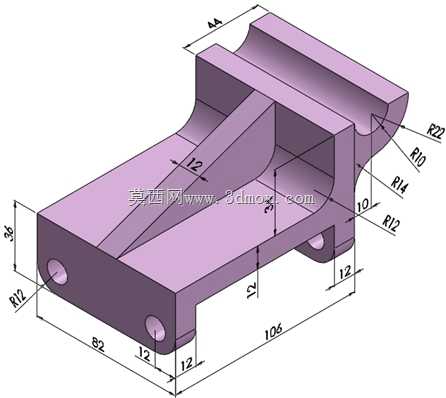

这款支撑固定座的整体轮廓尺寸控制在总长106mm、总宽44mm的边界范围内,底部安装面的厚度为12mm,能够适配多数小型自动化生产线、工装夹具台的安装空间要求,不会出现安装时与周边相邻构件发生空间干涉的问题。从实际应用场景来看,这类构件常被用在小型通讯设备的内部走线支撑、工装夹具的侧向定位挡块、轻型输送线的侧边导向座位置,承担承载、导向、侧向限位的作用,日常工况下承受的载荷多为静载荷或低速往复运动带来的低频次冲击载荷,不需要额外做高强度的抗疲劳强化处理,但对安装面的平面度、槽位的位置度有明确要求。
设计过程中优先考虑了安装的便捷性,底部两个安装孔采用沉孔设计,沉孔半径为R12,能够完全容纳M10内六角圆柱头螺钉的头部,安装后螺钉头部不会突出构件底面,保证整个固定座与安装基板完全贴合,避免出现安装倾斜导致的定位偏差。构件中部的通槽宽度为12mm,槽深方向的尺寸经过反复校核,既保证槽内可以穿过对应规格的杆件、排线或者导向条,也不会因为槽深过大削弱整个构件的结构强度,槽的两侧壁厚度均匀,不会出现注塑或机加工过程中因壁厚不均导致的变形问题。
端部的圆弧过渡设计是整个构件的细节重点,最外侧的R22圆弧、向内依次过渡的R14、R12圆弧,一方面是为了避免尖锐棱角在装配过程中划伤操作人员、划破穿过槽内的线缆表皮,另一方面圆弧过渡能够有效降低应力集中系数,当构件承受侧向冲击载荷时,应力会沿着圆弧面均匀分散,不会在直角拐角处出现应力断裂的风险。侧面的加强筋厚度为12mm,连接底部安装面与上部的支撑侧壁,筋位的高度与侧壁高度保持一致,不需要额外做拔模斜度,不管是采用整块铝料铣削加工,还是采用工程塑料注塑成型,都能顺利完成脱模或走刀加工,不会出现加工死角。
安装边界的校核环节,需要注意构件上部突出的圆弧端距离安装面的垂直高度为30mm,在整体装配时要预留出至少5mm的上部安全间隙,避免相邻运动构件运动到极限位置时与该固定座发生碰撞。底部两个安装孔的中心距为82mm,孔位距离构件侧边的距离为12mm,安装时可以直接按照这个尺寸在基板上打对应的螺纹孔或者通孔,不需要额外做孔位偏移调整。槽内的导向面粗糙度建议控制在Ra1.6以内,如果是作为导向座使用,槽的两个内侧壁需要做平行度校验,平行度公差控制在0.02mm范围内,能够保证导向件在槽内滑动时不会出现卡滞、窜动的问题。
从加工工艺角度来看,这个构件的所有尺寸都没有过于苛刻的公差要求,普通的三轴数控铣床就可以完成全部加工工序,不需要用到五轴设备,加工时先铣出底部基准面,再以基准面为定位基准加工上部的槽位、端部圆弧和安装孔,一次装夹就可以完成大部分加工内容,能够有效减少装夹带来的形位公差偏差。如果是采用注塑工艺生产,分型面设置在底部安装面的位置,所有的圆弧过渡都能保证熔体顺利填充型腔,不会出现缺胶、缩痕的问题,成型后的成品外观平整,不需要做过多的后处理工序。
