带圆弧槽与斜面定位的机加工练习构件

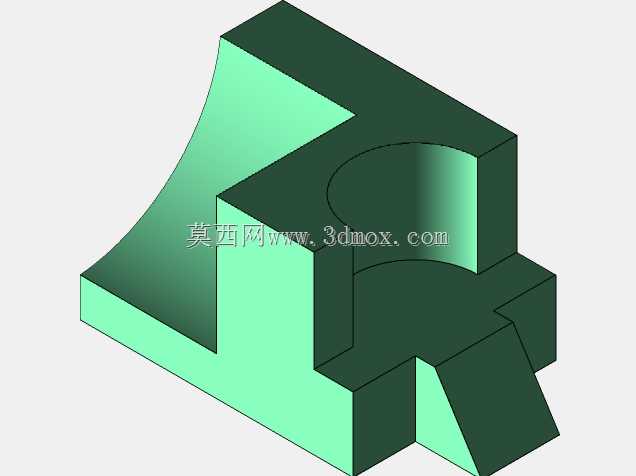

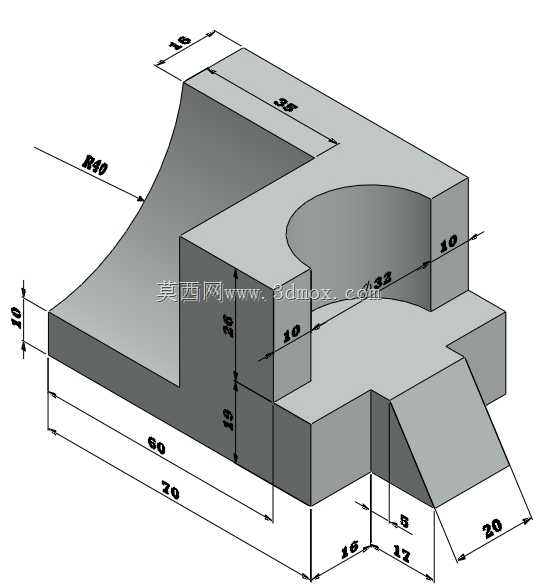

　　这类构件常出现在机械加工实训、工装定位辅具的基础设计场景中，很多刚接触铣削加工、三维建模的从业者，都会从这类组合特征的构件入手，练习从二维尺寸到三维实体的转化逻辑，同时也能作为小型工装的定位基座，适配小尺寸零件的装夹定位需求。从结构功能来看，构件左侧的R40圆弧曲面，并非单纯的造型设计，在实际工装应用中，这个曲面可以作为圆柱类小零件的侧向定位面，避免装夹时出现棱角磕碰，同时曲面的顺滑过渡也能减少应力集中，提升构件反复使用的结构强度。构件中部的半圆弧凹槽，深度方向预留了10mm的壁厚，槽宽32mm的尺寸设计，刚好适配直径30mm左右的轴类零件临时放置，在小型装配工位上，这类凹槽可以用来临时承托待装配的轴件，防止零件滚落，

　　同时槽边的10mm凸台可以起到轴向限位的作用，避免轴件沿长度方向窜动。构件右下角的20mm长斜面，倾斜角度通过底部5mm的高度差控制，这个斜面在实际使用中可以作为导向面，当需要将小型零件推送至构件上方定位时，斜面能减少推送阻力，避免零件直角边与构件底座发生卡滞。从尺寸边界来看，构件整体底座长度70mm、宽度60mm，底座厚度19mm，这个尺寸刚好可以适配普通台虎钳的钳口夹持范围，不需要额外加装过渡垫块就能直接装夹在常规实训台的台虎钳上，上方凸台部分总高度26mm，加上底座厚度整体高度控制在45mm，不会因为过高导致铣削加工时出现颤振，也不会因为过低导致加工时刀具碰到钳口。左侧凸台的16mm宽度设计，

　　刚好可以作为百分表表座的吸附基准面，平面度要求控制在0.02mm以内，在实训场景中，学员可以在这个平面上练习百分表的打表找正操作，也可以将这个面作为后续特征加工的定位基准。设计这类构件的时候，首先要确定底座的基准面，所有尺寸都从底座的左下角原点出发标注，避免出现尺寸链闭环导致的加工误差，圆弧曲面的圆心要定位在左侧凸台的内侧顶点，保证R40的圆弧刚好与底座上表面、左侧凸台侧面顺滑相切，不会出现接刀痕迹。中部的半圆弧槽要注意与两侧凸台的位置关系，槽的中心距离右侧凸台侧面10mm，保证槽壁的厚度均匀，避免加工时因为壁厚不均出现弹刀变形。右下角的斜面要注意与底座边缘的衔接，斜面底部距离底座右侧边缘17mm，

　　预留的16mm平直段可以作为装夹时的受力面，避免斜面直接被钳口夹持导致装夹不稳。在实际加工场景中，这类构件一般采用6061铝块或者45号钢坯料加工，毛坯尺寸预留1-2mm的加工余量，先铣削六个基准面保证垂直度，再依次加工圆弧曲面、半圆弧槽、斜面特征，每个特征加工完成后都要通过游标卡尺、半径规核对尺寸，保证最终的装配精度。很多初学者在建模这类构件时，容易忽略尺寸的基准统一，导致各个特征之间的位置出现偏差，比如半圆弧槽的中心位置偏移，就会导致后续放置轴类零件时出现倾斜，斜面的角度偏差会导致导向时出现卡滞，圆弧面的半径偏差会导致定位时出现间隙。这类构件虽然结构简单，但是涵盖了拉伸、切除、圆角、放样等基础建模特征，也覆盖了铣削加工中平面、曲面、槽、斜面的常见加工工序，不管是作为建模练习的案例，还是作为小型工位的简易定位辅具，都有很强的实用价值，不需要复杂的加工设备，普通的三轴铣床甚至数控雕刻机都能完成加工，加工成本低，制作周期短，适合在教学实训、小型装配工位中批量制作使用。
