带弯臂双筒安装支座结构设计

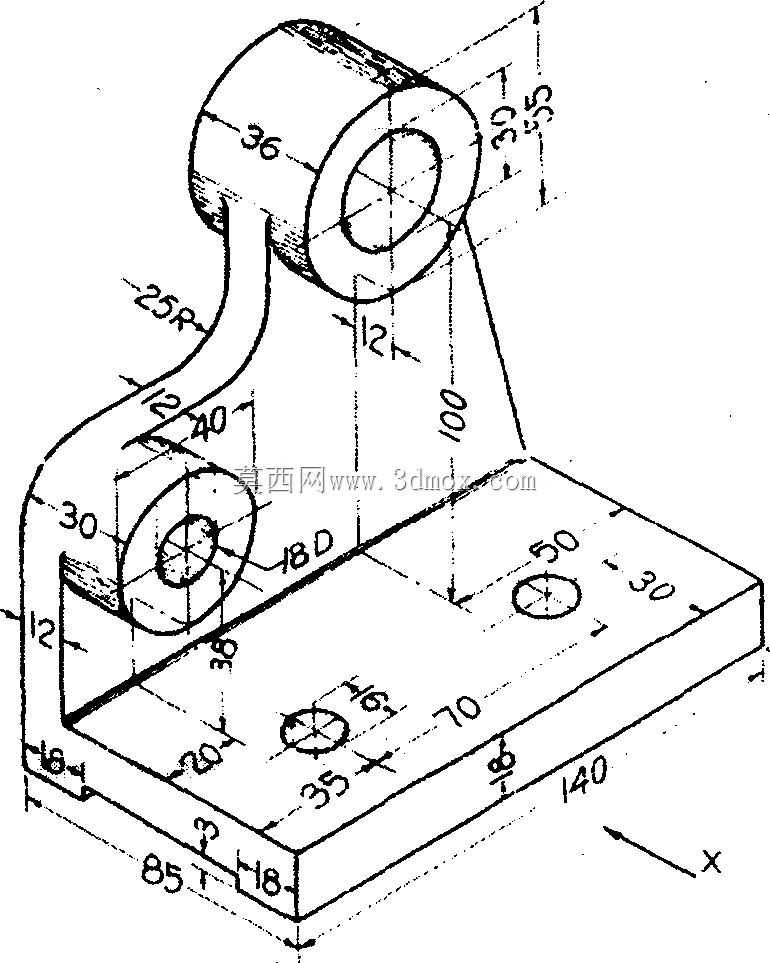

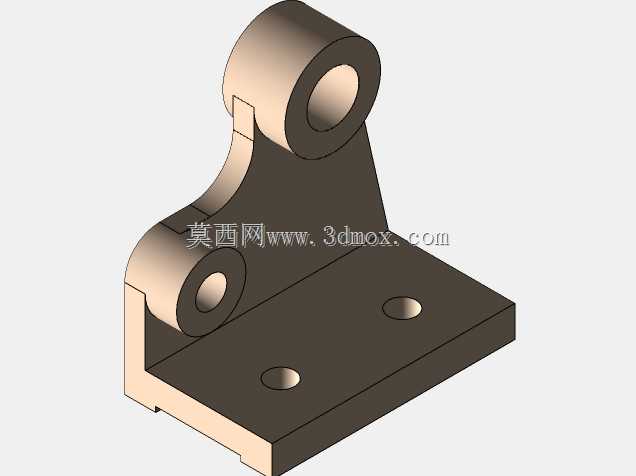

　　这类带弯臂的双筒安装支座，在轻工输送线、小型工装夹具的导向轮组安装场景中十分常见，主要承担转动轴类零件的支撑定位功能，上方的筒状结构用于镶嵌轴套或者安装滚动轴承，为转动件提供稳定的回转支撑，下方的平板底座则通过螺栓与设备机架完成刚性连接，弯臂结构的设计主要是为了避让安装平面上的其他排布构件，让支撑点能够延伸到指定的空间位置，避免与设备上的其他传动部件产生运动干涉。从结构尺寸来看，底座整体长度为140mm，宽度方向的安装边界控制在85mm范围内，底座厚度为18mm，这个厚度能够保证在常规的螺栓预紧力下不会发生翘曲变形，底座上分布的多个安装孔，其中直径18mm的孔位对应弯臂下方的筒座同轴位置，其余孔位按照30mm、50mm、

　　70mm的孔距排布，能够适配不同孔距的机架安装面，安装孔的沉台深度为6mm，能够让螺栓头完全沉入底座平面以下，不会突出平面影响底座与机架的贴合精度。上方的筒状支撑结构外径为36mm，总高度方向尺寸为55mm，内孔直径30mm，这个尺寸规格能够适配常用的直径30mm的导向轴或者轴承外圈，筒座与底座之间的连接弯臂采用R25的圆弧过渡，这个圆弧半径的设计一方面能够降低弯臂与筒座、底座连接处的应力集中系数，在承受轴类零件传递的径向载荷时，避免直角连接处出现应力断裂的风险，另一方面圆弧过渡的结构在铸造或者铣削加工时也能减少刀具的应力损耗，提升加工效率。弯臂的厚度尺寸为12mm，从筒座中心到底座安装平面的垂直高度为100mm，

　　这个高度尺寸是根据实际安装场景中需要避让的构件高度确定的，能够让上方的转动件与底座平面之间留出足够的安装空间，方便后期对轴端的紧固件、润滑部件进行维护操作。下方靠近弯臂位置的小筒座与上方筒座的中心距为40mm，这个小筒座主要用于安装辅助定位销或者小型的阻尼轴，在部分需要双轴平行支撑的场景下，两个筒座可以分别安装两根平行的导向轴，实现小型滑动模组的导向支撑功能。在设计这类支座结构时，首先需要确定的是两个筒座的中心位置精度，两个内孔的平行度公差需要控制在0.02mm以内，否则安装轴类零件后会出现卡滞、磨损加快的问题；其次是底座安装平面与筒座内孔轴线的平行度，这个公差直接影响轴类零件安装后的水平度，如果偏差过大会导致转动件出现偏载，

　　缩短轴承的使用寿命。弯臂部分的截面尺寸需要根据实际承受的载荷进行校核，当上方筒座承受100N以内的径向载荷时，12mm厚的弯臂配合R25的圆弧过渡，完全能够满足强度要求，不会出现明显的形变。底座上的安装孔位置需要与常用的铝型材机架孔距匹配，30mm、50mm的孔距刚好对应欧标40系列铝型材的中心孔距，不需要额外制作转接板就可以直接安装，能够降低现场安装的配件成本。在实际加工过程中，这类零件如果采用铝合金材质铣削加工，需要先加工底座的下平面作为基准面，再以基准面定位加工筒座的内孔，保证各尺寸的位置精度；如果采用铸铁材质铸造生产，需要在弯臂与筒座的连接处设置适当的铸造圆角，避免出现铸造缺陷，同时预留2mm左右的加工余量，方便后期对安装面和内孔进行精加工。这类支座结构在小型自动化设备的料带输送机构、手动工装的转轴支撑、检测设备的探针导向机构中都有广泛的应用，相比直臂式的支撑座，弯臂结构能够在有限的安装空间内实现支撑点的外伸，减少设备整体的安装占地面积，同时一体化的结构设计比分体组装的支撑件拥有更好的刚性，不会出现组装间隙导致的支撑晃动问题。
