带肋板双安装座圆柱支座结构设计

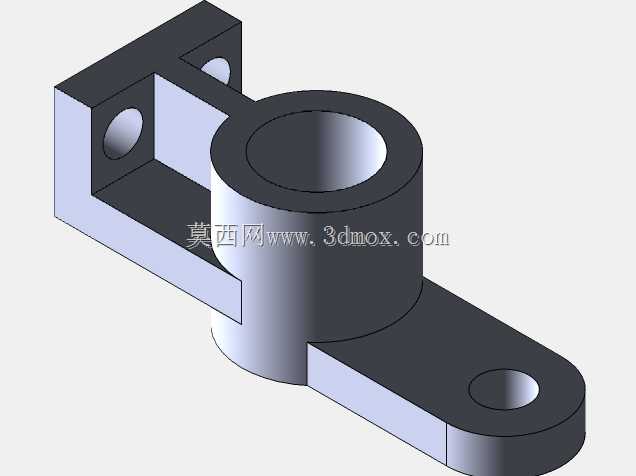

　　在通讯设备架设、小型工装夹具搭建以及轻型自动化输送线的辅助支撑场景中，这类带双侧安装位的圆柱支座是十分常见的结构连接件，主要承担轴类零件的回转支撑、相邻功能模块的位置固定以及载荷传导分散的作用。不同于常规的一体式铸造支座，该结构采用了方型侧装位、中间圆柱筒体、下侧圆弧安装板的组合式构型，能够同时满足侧面贴装、底面锁附两种安装需求，适配设备框架上不同方向的固定点位，减少额外转接件的使用，降低装配累计误差。

　　从结构受力角度出发，设计时在中间圆柱筒体与下方安装板之间增设了斜向加强肋，肋板厚度取10mm，刚好匹配筒体与安装板的壁厚差，既不会因为肋板过厚导致成型时出现缩孔缺陷，也能有效抵消悬臂载荷带来的弯矩，避免安装板与筒体衔接处出现应力集中断裂的问题。中间圆柱筒的内孔直径设置为40mm，外圆直径60mm，筒体总高度60mm，这个尺寸区间刚好适配通讯设备里常用的同轴馈线穿设、小型导向轴的回转配合，内孔可根据实际使用需求加装铜套或者直线轴承，满足不同转速、不同载荷下的转动支撑要求。

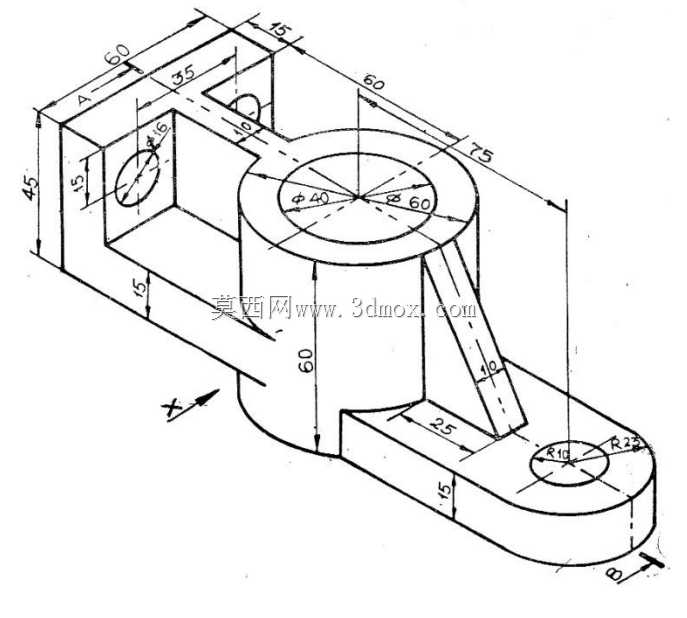

　　左侧的方型安装座总长度60mm，宽度方向与圆柱筒体保持齐平，总高度45mm，座体上开设的直径16mm通孔距离安装座顶面15mm，距离侧端面35mm，这个孔位主要用于穿装锁紧螺栓或者固定定位销，当需要将支座侧装在设备竖梁上时，可通过该孔配合侧面的贴合面实现快速定位，安装座的壁厚取15mm，保证螺栓锁紧时不会出现座体变形，同时控制整体重量不会过大。下方的安装板采用一端圆弧过渡的构型，圆弧端半径25mm，板厚15mm，板上开设的直径10mm安装孔距离筒体中心的水平距离为75mm，圆弧端的设计既可以避免安装时尖锐棱边划伤操作人员，也能在安装空间受限的场景下减少与周边零件的干涉，安装板上的孔位可配合膨胀螺栓或者T型螺栓，将整个支座固定在设备台面或者基础型材上。

　　尺寸链校核过程中，需要重点关注两个安装位与中间筒体的位置度要求：侧装孔的中心轴线需要与圆柱筒体的中心轴线保持空间垂直，垂直度公差控制在0.1mm以内，避免穿装的轴类零件出现偏载；下方安装板的上平面需要与筒体下端面完全贴合，平面度公差不超过0.05mm，保证锁附后支座不会出现倾斜。肋板与筒体、安装板的衔接处均设置了R2的铸造圆角，既可以减少应力集中，也能提升铸造或者3D打印成型时的良品率，避免尖角处出现填充不足的问题。

　　实际应用中，这类支座可以直接用于通讯基站内部的馈线固定座、小型检测设备的探针支撑座、流水线旁的传感器安装支架，不需要额外进行复杂的二次加工，只要根据实际载荷需求选择对应的材质——轻载场景下可以选用ABS或者尼龙材质通过3D打印快速制作，重载场景下则可以选用铝合金或者铸铁通过机加工成型，适配不同的使用成本与性能要求。结构上没有多余的冗余设计，所有的壁厚都保持均匀，相邻壁面的厚度差不超过5mm，不管是采用注塑成型、铸造还是增材制造工艺，都能顺利完成生产，不会出现工艺缺陷。安装边界方面，整个零件的最大外轮廓尺寸在X方向为135mm，Y方向为60mm，Z方向为60mm，预留的安装操作空间只需要在侧装孔外侧留出20mm的扳手操作空间、下方安装板的孔位上方留出15mm的螺栓锁紧空间即可，不会占用过多的设备内部空间，适合在紧凑的设备布局中使用。
