带铰接安装座的弧形支架结构设计方案

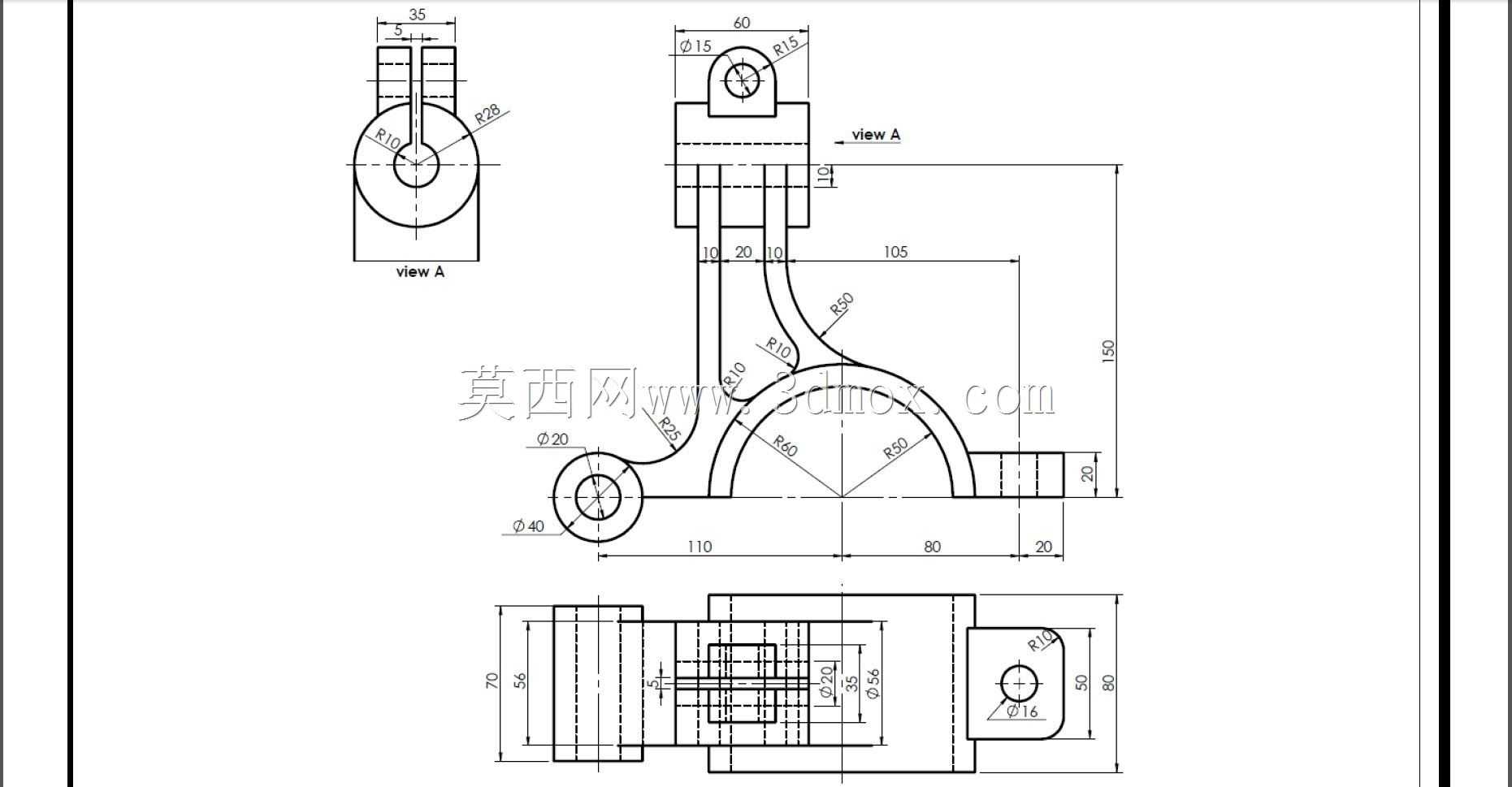

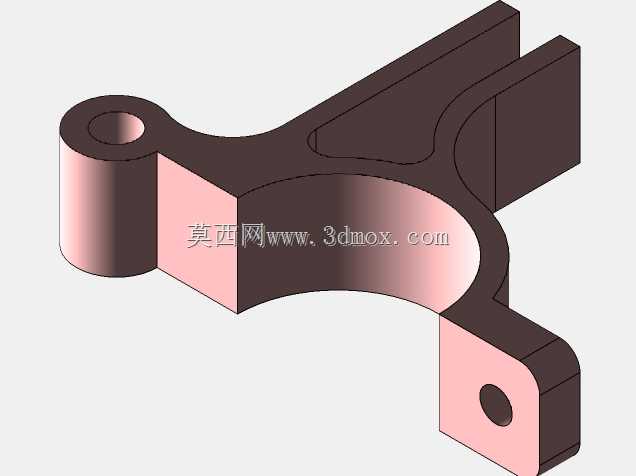

　　该弧形支架构件主要应用于通讯设备内部的线缆承托与模块固定场景，在小型通讯终端、户外信号转接设备的内部结构中，这类支架需要同时承担多组功能模块的定位支撑，以及线缆走线的导向约束作用，避免设备在运输、使用过程中出现模块移位、线缆拉扯断裂的问题。从结构功能来看，构件一端设置带通孔的圆形铰接座，可通过销轴与设备内部的固定基座形成转动连接，允许支架在安装调试阶段进行小角度的位置调整，适配不同批次模块的装配公差，铰接座中心的通孔直径为15mm，可适配标准规格的圆柱销轴，铰接座外侧的凸台结构可限制销轴的轴向窜动，无需额外加装轴端挡圈即可实现铰接副的轴向定位。构件另一端设置带沉孔的平面安装面，沉孔直径为16mm，可容纳M14规格的内六角螺栓头部，

　　安装面与设备内部的安装平面完全贴合后，通过螺栓锁紧即可实现支架的最终固定，安装面的侧边设置的小尺寸凸耳可作为线缆绑扎的固定点，方便将沿支架走向布置的通讯线缆通过扎带固定在支架上，避免线缆晃动干扰其他功能模块。中间的弧形支撑段采用变曲率圆弧过渡，圆弧半径分别为R65、R50，既可以避让设备内部的圆形电池仓、信号处理模块等凸起结构，又能在有限的安装空间内最大化提升支架的结构强度，弧形段上设置的多组加强筋厚度为4mm，沿支架的受力方向布置，可在支架承受模块重量时分散应力，避免弧形段与两端安装座的连接位置出现应力集中断裂的问题。从安装边界尺寸来看，构件整体水平方向最大长度为190mm，竖直方向最大高度为150mm，厚度方向尺寸为20mm，

　　安装时需要预留的最小操作空间为长210mm、宽40mm、高170mm，铰接端的转动角度范围为±15°，可在安装时根据实际装配需求调整角度后再锁紧固定端螺栓。设计过程中优先考虑了构件的加工工艺性，所有棱角位置均设置了R2-R5的圆角过渡，既避免加工过程中出现锐边划伤操作人员的问题，也能降低冲压或铣削加工时的应力集中，提升构件的疲劳强度；所有安装孔的位置公差均控制在±0.1mm范围内，可保证与标准紧固件、配套安装座的互换性，无需二次修配即可完成装配。在实际使用场景中，这类支架还可适配小型电子设备的内部支撑、自动化设备的传感器安装支架等场景，通过调整两端安装孔的尺寸即可快速适配不同的安装需求，弧形的走线结构可避免线缆出现直角弯折，降低线缆内部线芯断裂的风险，提升设备整体的使用寿命。构件的厚度方向设置的多组定位凸台，可直接卡入设备壳体的对应定位槽内，在螺栓锁紧前即可实现支架的预定位，降低装配时的对位难度，提升批量装配的生产效率。
