带腰型孔双凸耳连接支座结构设计

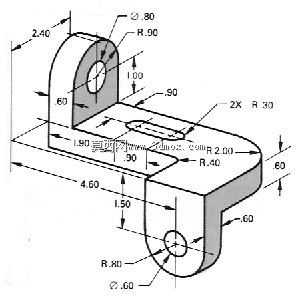

　　这类带腰型孔的双凸耳连接支座，在轻工自动化生产线、小型通讯设备安装架、便携检测仪器的内部支撑结构中应用十分广泛，主要承担两个相对运动或需要位置微调的构件之间的铰接、支撑与限位作用，区别于固定式安装支座，其自带的腰型长孔可以在装配阶段提供一定范围的位置调整余量，抵消机架焊接、型材拼接带来的累计安装误差，降低装配阶段的修配工作量。从结构功能来看，支座两端的带孔凸耳分别对应不同的连接需求：一端的R0.90圆弧凸耳上开有直径0.80的通孔，孔中心距离支座底面高度为1.00，该端主要用于与销轴类零件配合，实现与摆臂、压杆类活动构件的铰接连接，凸耳外侧做60°倒角处理，既可以去除加工毛刺，也能在销轴装配时起到导向作用，

　　避免硬敲装配导致的孔边变形。另一端的R0.80圆弧凸耳同样开有同轴通孔，凸耳厚度为0.60，该端主要用于与固定机架面连接，通过螺栓穿入通孔实现支座本体的定位，两个凸耳之间的平直段上开设的腰型长孔，长度方向沿支座主体延伸，两端做R0.30圆弧过渡，腰型孔宽度为0.30，孔中心距离支座侧边的定位尺寸为0.90，这个腰型孔既可以穿入螺栓实现支座与上层安装板的可调式连接，也可以作为滑动导向槽，配合限位销实现小行程的直线滑动限位，腰型孔周边做R0.20的圆角过渡，避免应力集中导致的孔边开裂问题。从设计思路上看，整个支座采用等厚板材铣削加工成型，主体厚度为0.60，所有外露棱边均做R0.40的圆角处理，既减少加工后的锐边划伤风险，

　　也能降低零件周转过程中的磕碰变形概率。尺寸链设计上，支座总长度为4.60，主体平直段宽度为1.50，上端凸耳的外伸长度为2.40，各定位尺寸均从安装基准面出发标注，加工时可以一次装夹完成所有外形与孔系的加工，减少二次装夹带来的形位误差。安装边界方面，该支座安装时需要预留的最小平面空间为长4.80、宽1.70，上端铰接凸耳的摆动空间需要预留半径1.20的扇形区域，避免摆臂运动时与周边构件发生干涉；腰型孔的调整行程为1.80，装配时可以先将两端凸耳的连接螺栓预紧，调整腰型孔处的连接位置至整机运行无卡滞后，再按扭矩要求拧紧所有螺栓，不需要额外加工调整垫片，适配性更强。结构强度上，两个凸耳与主体平直段的连接处做R0.40的过渡圆角，

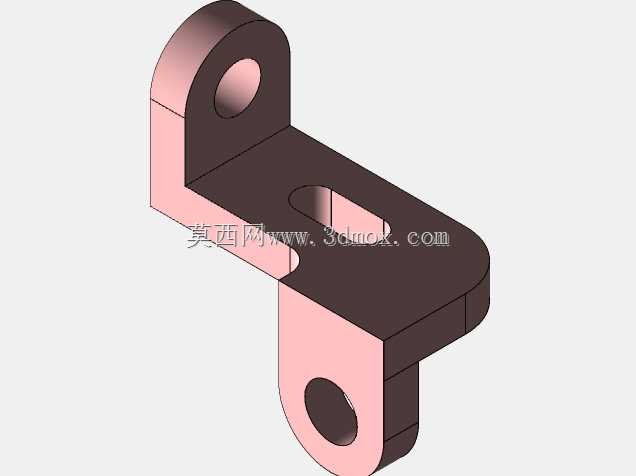

　　避免直角连接处的应力集中，在承受100N以内的铰接摆动力时，不会出现根部断裂的问题，完全满足小型通讯设备、桌面级自动化工装的支撑连接需求。实际建模过程中，优先绘制主体截面的轮廓草图，通过拉伸命令生成基础实体，再对各棱边做圆角处理，最后切除两个安装通孔与中间的腰型孔，所有孔的轴线均垂直于安装基准面，保证加工时钻头垂直进给，减少斜孔加工的工艺难度，适合采用普通数控铣床或者精雕机批量加工，材料可选用6061铝合金或者Q235钢，根据使用场景的防腐需求做阳极氧化或者镀锌处理，适配不同的工作环境。
