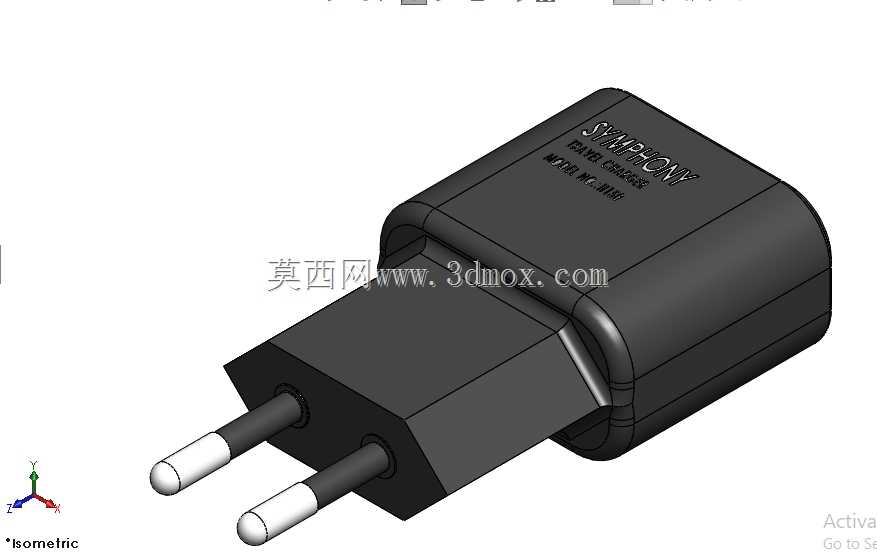

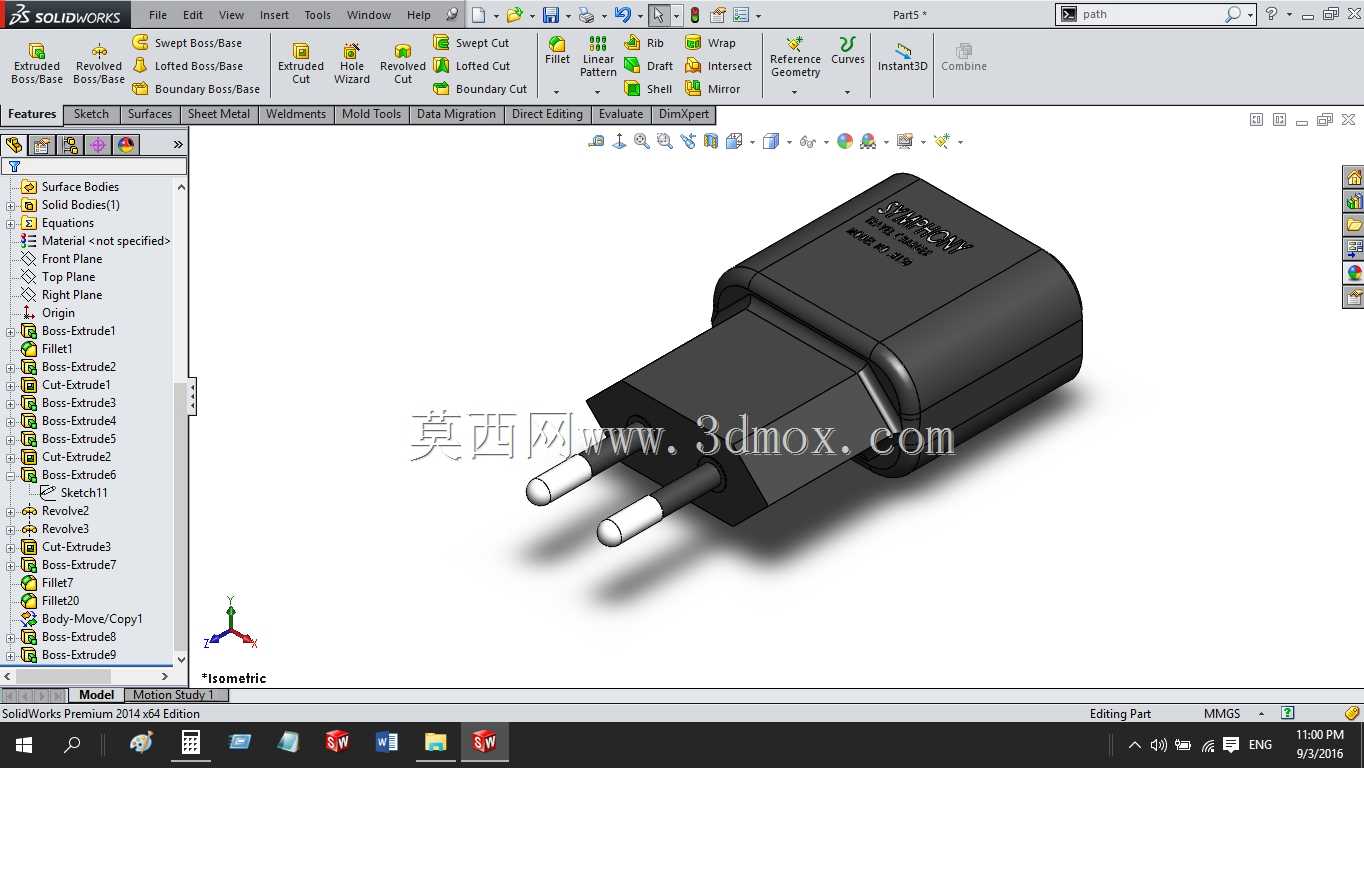

欧规插脚式便携手机充电适配器结构设计

　　日常随身消费电子配件里，插墙式手机充电器是使用频次极高的品类，这款欧规双插脚结构的充电适配器，主要面向欧盟、东南亚等采用Type C、Type F墙插标准的民用供电场景，适配普通民用220-240V交流供电环境，核心功能是将电网侧高压交流电转换为手机等小型数码设备适配的低压直流电，为内置锂电池的便携设备提供稳定的充电输入，避免直连高压电网造成的设备烧毁、电池过充损坏等问题。从结构设计逻辑来看，这款充电器采用一体化插脚与壳体融合的设计思路，没有额外的折叠插脚结构，整体壳体做了圆角过渡处理，没有尖锐棱角，日常揣放在口袋、背包夹层里时，不会刮蹭织物面料，也不会和钥匙、耳机盒等随身物品发生硬磕碰造成表面掉漆或者结构开裂。

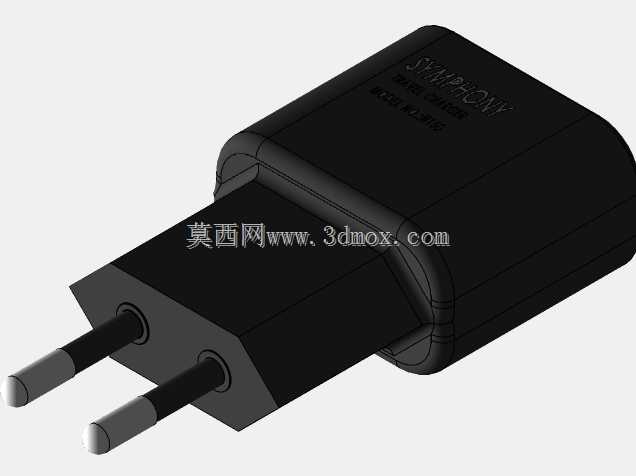

　　插脚部分直接从壳体前端伸出，插脚端部做了圆弧导头处理，插入墙插时不需要刻意对准插孔施力，顺着插孔方向轻推即可完全插入，插脚与壳体衔接的位置做了加厚的凸台结构，长期反复插拔过程中，插脚根部不会因为侧向受力出现松脱、壳体开裂的问题，能承受至少上千次的插拔循环而不出现结构失效。壳体的分模线设置在侧面居中位置，上下壳体采用卡扣加超声焊接的固定方式，不需要额外打螺丝固定，既可以简化装配工序，也能保证壳体接缝处的紧密性，日常使用时泼溅到少量水渍、或者放在潮湿的卫生间台面时，水汽不会轻易渗入壳体内部，避免内部电路出现短路故障。壳体表面采用细磨砂晒纹处理，握持插拔的时候摩擦力足够，手上沾有少量汗渍的时候也不会打滑，

　　插拔过程不需要用很大的握力就能顺利从墙插上拔下，不会出现手滑攥着充电器使劲却拔不下来的情况。从尺寸边界来看，这款充电器的整体轮廓控制在常规单口充电器的尺寸范围内，插墙使用时不会遮挡相邻的墙插插孔，在多联排插上使用时，也不会挤占旁边插孔的安装空间，不会出现插了一个充电器就占了两个排插位置的尴尬情况。内部结构预留的空间刚好可以容纳AC-DC转换电路、整流滤波元件以及输出保护电路，没有多余的冗余空间，在保证电气安全间隙满足安规要求的前提下，尽可能压缩了整体体积，日常携带不会占用过多的随身收纳空间。插脚的中心距、伸出长度完全匹配欧规墙插的标准尺寸，插入墙插后贴合度足够，不会出现插脚过松导致接触不良、充电过程中断的问题，

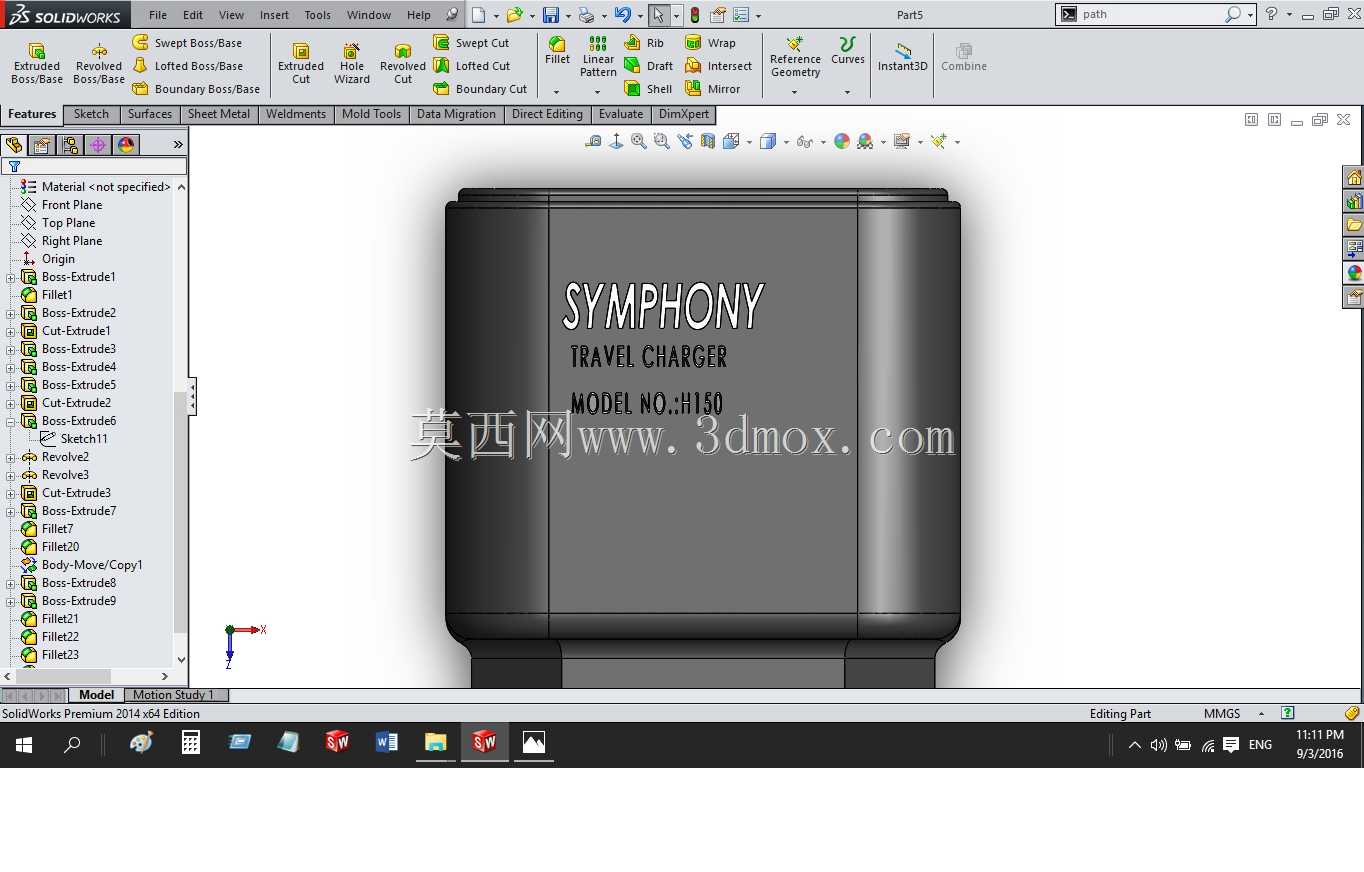

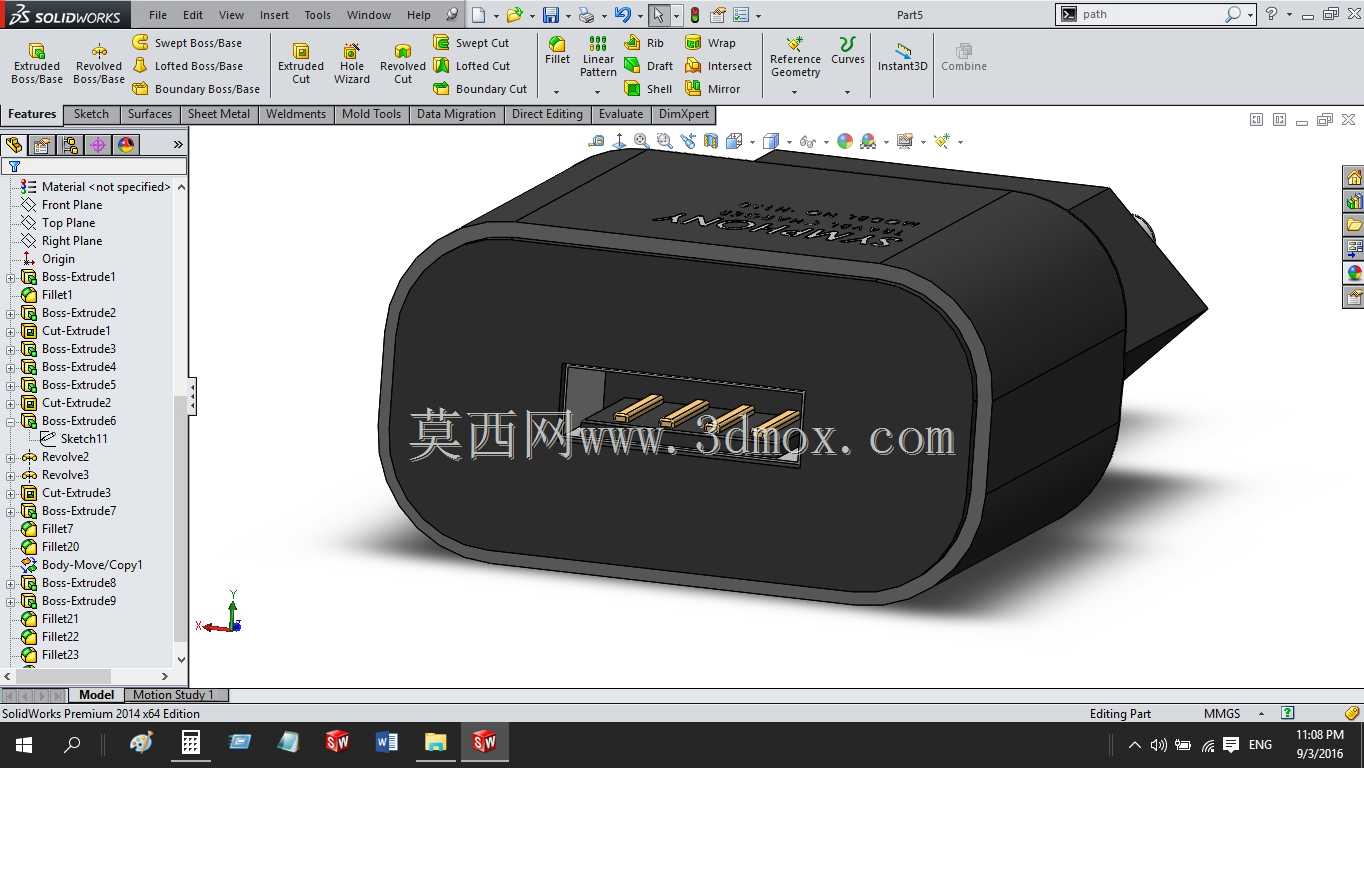

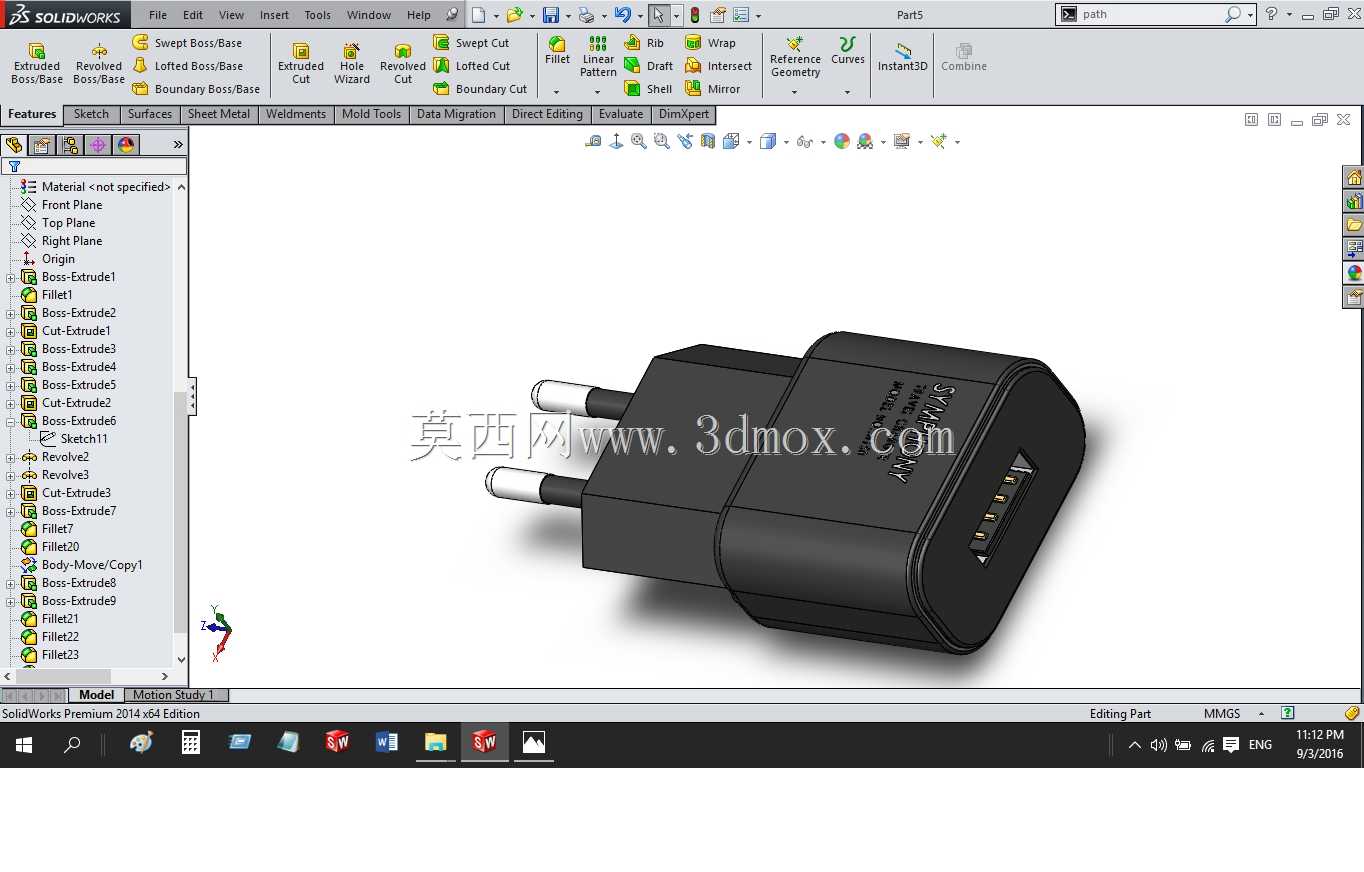

　　也不会因为插脚尺寸公差过大导致插不进标准墙插的情况。壳体上的标识区域做了微凹的平面设计，印刷参数标识的时候不会因为日常摩擦导致标识快速磨损脱落，长期使用后依然能清晰辨认输入输出参数、安规认证标识等关键信息。输出端的结构预留了常规USB接口的安装位置，接口周围做了加厚的胶位，长期插拔充电线的时候，接口不会因为受力出现松脱、虚焊的问题，能承受充电线侧向拉扯、晃动带来的外力，保证充电连接的稳定性。整体结构设计没有多余的装饰性结构，所有的造型特征都服务于实际使用需求，比如壳体侧面的微弧面，刚好贴合手指握持的弧度，插拔施力的时候手指能自然贴合壳体表面，不需要刻意调整握持姿势；插脚与壳体衔接处的斜角过渡，既可以提升插脚根部的结构强度，也能在插入墙插时起到导向作用，避免插脚和墙插面板发生硬碰撞。在结构强度设计上，壳体选用的是常规阻燃PC材质，壁厚控制在1.2-1.5mm之间，既可以保证壳体的抗冲击强度，从一米高度自由落体到水泥地面时不会出现壳体碎裂、内部元件外露的情况，也不会因为壁厚过厚导致整体重量过大，插在墙插上时因为自重过大出现松脱下坠的问题。内部元件的固定采用筋位定位的方式，不需要额外打胶固定，电路板卡在壳体预设的卡槽筋位里，各个元件之间预留了足够的散热间隙，长时间满负载充电时，产生的热量可以通过壳体均匀散出，不会出现局部温度过高导致壳体变形、元件寿命缩短的问题。
