通讯设备备用滑动块结构设计方案

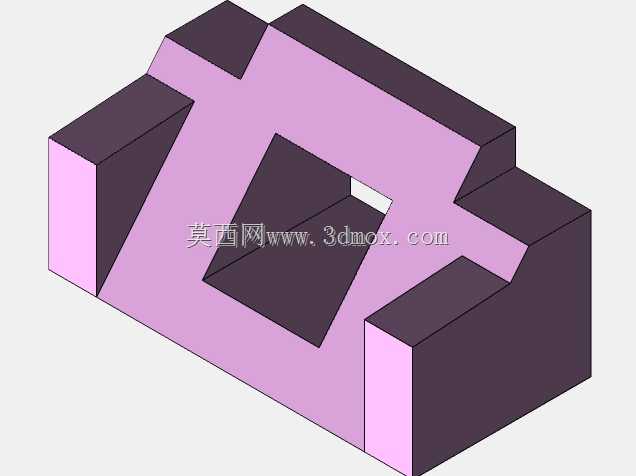

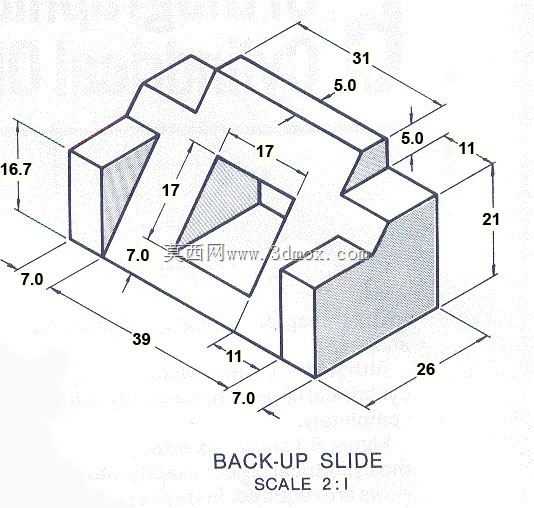

　　在通讯终端设备的内部传动结构中，这类备用滑动块属于核心导向承载零件，主要承担设备内部功能模块的往复滑动支撑、行程限位以及位置保持作用，常见于可拆卸式通讯终端的卡扣联动机构、外置接口的防护盖滑动组件、电池仓锁止滑动结构中，能够在设备频繁开合、模块抽拉的使用场景下，保持滑动动作的顺畅性与位置精度，避免长期使用后出现卡滞、松旷、偏移等问题。从结构设计逻辑来看，该零件采用一体化铣削成型的结构方案，整体以长方体为基础基体，通过多组台阶面、斜切面、凹槽结构实现不同方向的功能配合：基体总长度方向尺寸为39，总宽度方向最大尺寸为26，总高度方向尺寸为21，整体安装边界规整，可直接嵌入设备壳体预设的滑槽内，不需要额外设计复杂的安装转接结构。

　　零件两端设计有高度为16.7的凸台结构，凸台内侧做斜切处理，一方面可以在滑动到行程端点时与壳体上的限位挡块形成楔形配合，抵消滑动过程中的侧向冲击力，避免硬碰撞导致的零件崩边；另一方面斜切面可以在装配时起到导向导入作用，降低装配对位的难度，提升产线装配效率。零件中部设计有三角形的镂空凹槽，凹槽的两个直角边尺寸分别为17、7，该结构并非减重设计，而是用于与设备内部的弹性锁舌配合：当滑动块滑动到锁止位置时，锁舌会卡入该三角形凹槽内，实现滑动位置的锁定，三角形的斜边设计可以在施加解锁推力时，让锁舌沿斜面顺利滑出凹槽，不需要额外设计解锁按键的联动斜面，简化了整体机构的零件数量。零件上部设计有宽度为5的通槽结构，通槽距离零件端部的尺寸为11，

　　该通槽用于与设备内部的拨杆配合，用户拨动外部拨块时，拨杆带动该滑动块沿滑槽做直线运动，通槽的长度方向预留了31的总行程空间，能够满足通讯设备接口防护盖全开、全闭两个位置的行程需求，通槽两侧的凸缘高度为5，刚好嵌入壳体的导向滑槽内，限制滑动块的上下窜动，保证滑动过程中只有单一方向的直线自由度。零件下部设计有两个对称的凸台，凸台宽度为7，距离零件侧边的尺寸为11，该凸台作为滑动支撑面，与壳体滑槽的底面接触，减少滑动面的接触面积，降低滑动摩擦阻力，同时也能避免零件大面积接触滑槽底面时，因加工平面度误差导致的滑动卡滞问题。在实际选型应用中，该零件的尺寸公差需要重点控制滑动配合面的平面度与平行度，所有与滑槽接触的支撑面粗糙度需要控制在Ra1.

　　6以下，保证滑动顺畅无卡顿；三角形锁止凹槽的斜面角度需要与配套锁舌的角度完全匹配，避免出现锁止不到位或者解锁力过大的问题。这类滑动结构的设计核心是在有限的安装空间内，同时实现滑动导向、行程限位、位置锁止三个核心功能，不需要额外增加辅助零件，非常适合通讯类产品内部空间紧凑、零件数量要求严格的设计场景，能够在保证功能可靠性的前提下，尽可能压缩机构占用的空间，为设备内部的电池、电路板等核心元件预留更多布局空间。在建模过程中，需要优先确定各配合面的基准，以零件底面为第一基准，长度方向的端面为第二基准，依次绘制各台阶、凹槽、斜切面的轮廓，所有倒角与圆角需要根据实际装配需求设置，避免出现尖锐棱边导致的装配划伤或者使用过程中的应力集中问题，尤其是斜切面与平面交接的位置，需要做微小的圆角过渡，提升零件的抗冲击能力，避免设备跌落时冲击力集中在棱边位置导致零件断裂。
