剪式车载顶升支撑装置结构设计

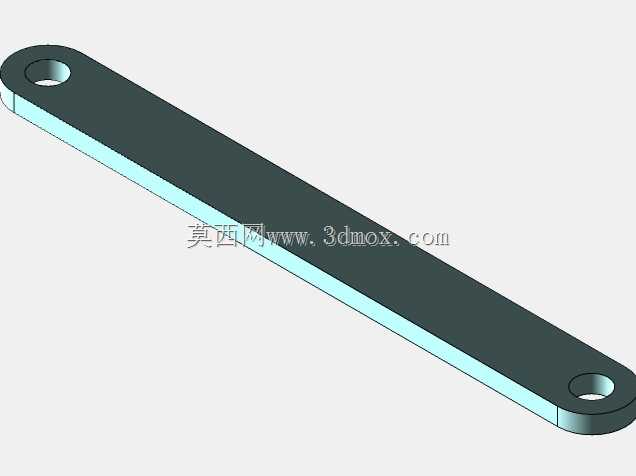

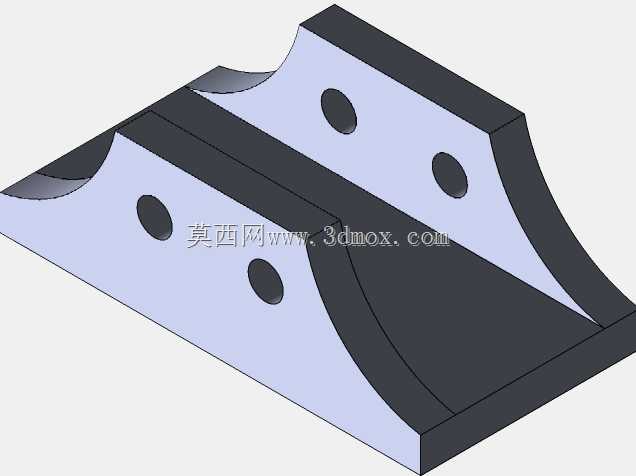

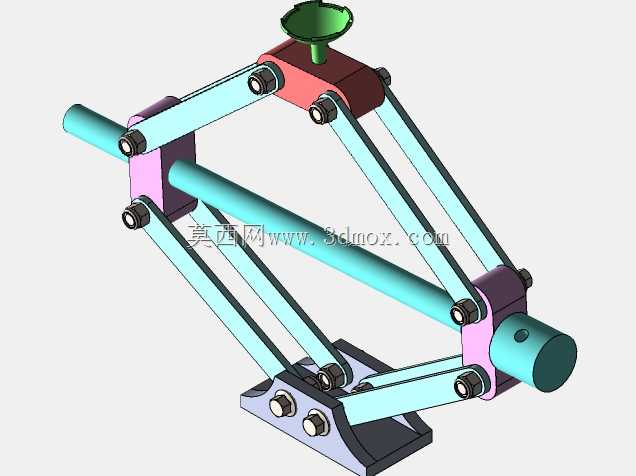

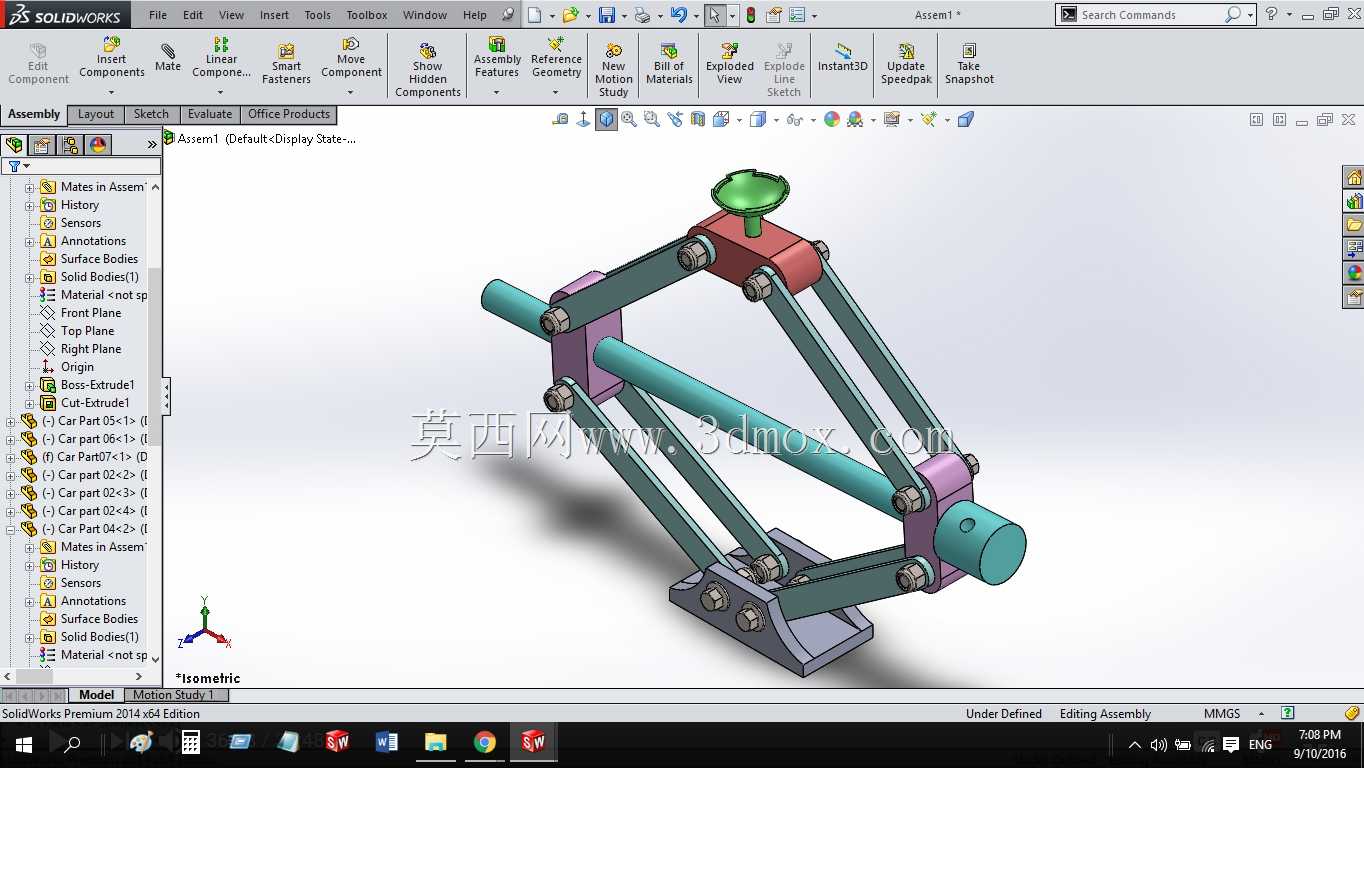

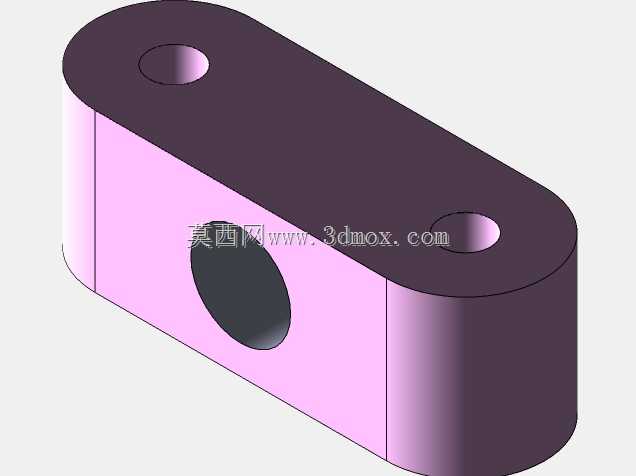

　　日常车辆维保场景里，剪式顶升装置是私家车主、小型维修点位最常用的临时承重工具，相比液压立式顶升设备，这类剪臂结构的装置收纳后体积扁平，能轻松塞进车辆后备箱的备胎槽缝隙，不会占用过多储物空间，适配多数家用轿车、小型SUV的底盘离地间隙工况。从结构逻辑上看，这套装置的核心承重单元是多组平行铰接的剪臂连杆，底部的固定底座采用加宽平面设计，接触地面时能分散承压应力，避免在松软铺装路面、沥青路面出现底座下陷的问题，顶部的支撑托碗做了内凹弧面处理，托举车辆底盘时能卡入底盘预设的顶升支撑点，不会出现侧滑偏移的风险。设计过程中首先要核算单组剪臂的抗弯截面模量，铰接位置的销轴采用过盈配合加防松螺母锁紧，避免反复顶升作业后销轴出现旷量，

　　导致整个机构的承重精度下降。驱动端采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中具备自锁特性，当顶升作业达到目标高度后，即便撤去外部输入扭矩，整个机构也能保持当前支撑高度，不会出现突然回落的安全隐患，这一点对车底作业的安全防护至关重要。整套机构展开时，剪臂的开合角度控制在35度到70度区间内，这个角度区间内传动副的输入扭矩最小，人工操作摇杆时不会出现费力卡滞的问题，同时剪臂的受力状态最优，不会出现侧向分力过大导致臂架变形的情况。收纳状态下，整体厚度控制在80mm以内，长度不超过400mm，完全满足车载储物的尺寸边界要求，底座的安装孔位预留了固定绑带的穿装间隙，

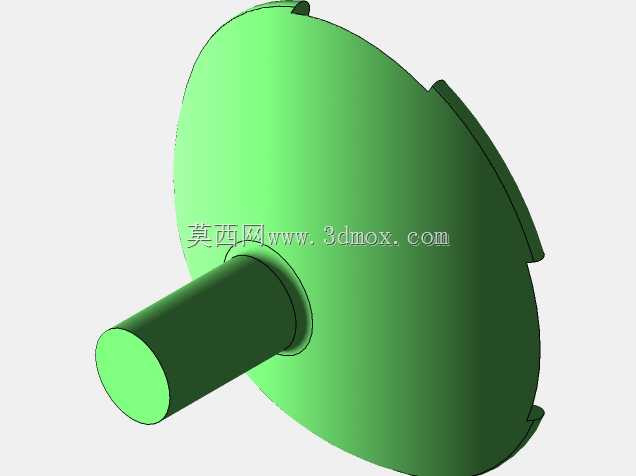

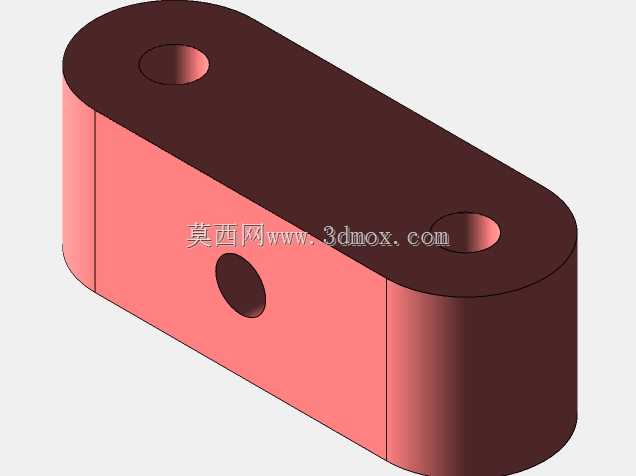

　　运输过程中可以通过绑带将装置固定在后备箱储物格内，避免行车过程中装置晃动产生异响。铰接点的衬套采用自润滑铜基材质，长期反复使用无需额外加注润滑脂，也不会出现铰接位置锈蚀卡滞的问题，适配户外复杂使用环境，哪怕在雨天、扬尘环境下临时使用，后续简单清理表面泥沙就能正常收纳存放。顶部托碗的边缘做了卷边处理，不会划伤车辆底盘的防腐涂层，托碗表面的滚花纹理能增加和底盘支撑点的接触摩擦力，进一步降低侧滑风险。传动螺杆的两端设置有限位挡块，当剪臂开合到极限位置时，挡块会抵住螺母座，避免操作时过度旋出导致整个机构脱开解体，这个细节是很多简易顶升装置容易忽略的安全设计点。实际作业时，操作人员只需要将底座平稳放置在坚实平整的地面，

　　调整顶部托碗对准车辆底盘的支撑点位，通过配套的摇杆转动传动螺杆，就能带动两组剪臂同步收拢抬升，平稳将车辆顶升到位，整个操作过程不需要额外的辅助工具，单人即可完成全部操作。结构建模过程中，所有铰接位置的配合间隙控制在0.1mm以内，既保证铰接转动的顺畅度，又不会因为间隙过大导致顶升过程中出现机构晃动感，每处连接螺栓的预紧力都经过核算，保证承重状态下连接面不会出现相对滑移。整套装置的额定承重设定在1.5吨区间，完全覆盖常规家用轿车的单轮顶升承重需求，不会出现过载失效的问题。
