便携齿条式手动起重顶撑机构

　　这套齿条式手动顶撑件的结构逻辑，完全围绕狭小空间内的低位举升、临时刚性支撑需求搭建，在设备维保、工装定位、轻型构件顶升场景里，这类纯机械顶撑工具不需要外接动力源，单人即可完成携带与操作，在车间设备移位、管线安装临时托举、模具装配微调工位都有很高的使用频次。

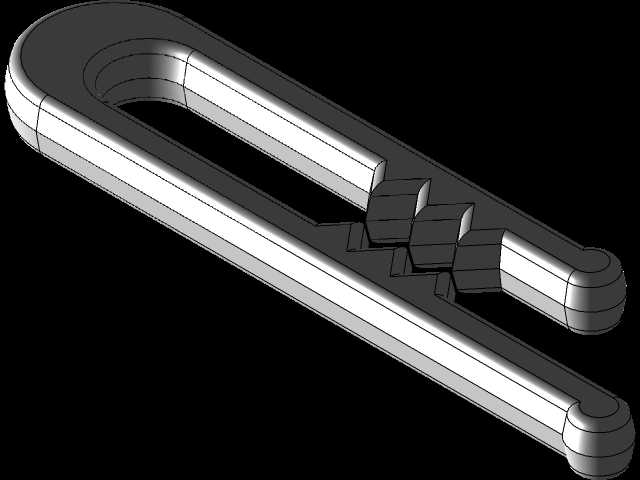

　　从结构布局来看，整体采用长槽型外框作为承载主体，外框一端做圆弧封闭弯边，既消除了尖锐棱边带来的操作磕碰风险，也让框体端部的抗弯截面模量得到提升，避免顶升受力时端部出现应力集中开裂。长槽内部贯通布置滑动行程空间，齿条段直接集成在滑动顶杆的工作段上，多组阶梯卡位齿沿顶杆进给方向等距排布，齿形采用直面承压、斜面导向的设计：当顶杆向外伸出托起重物时，垂直于受力方向的齿面可以直接把载荷传递到外框内置的卡位挡块上，不会出现受力回缩滑脱；需要回落卸荷时，只需轻抬卡位锁舌，让齿面沿导向斜面逐档退位，就能平稳控制顶杆的回缩速度，避免载荷突然下坠。

　　设计阶段首先框定的是操作边界：整体外框采用等厚板材铣削或者钣金折弯后补强成型，整体长宽比例控制在适配单手抓握的范围，厚度方向预留足够的刚性余量，在额定顶升载荷下，长槽两侧的侧壁变形量被控制在千分之几的量级，不会出现槽壁外张导致卡齿脱开的问题。顶杆的伸出行程覆盖日常维保场景里常见的间隙调整区间，最低收拢高度可以塞进设备底座与地面之间的狭窄缝隙，不需要额外开挖操作空间，顶端的圆弧承压头做了加宽处理，和被支撑工件的底面接触时可以分散压应力，避免顶坏工件的漆面或者加工面。

　　安装与使用的边界条件也在结构里做了对应考量：外框的底部平直段可以直接贴放在平整的地面或者工装垫铁上，圆弧弯边侧作为操作人员手持施力的握持位，操作时不需要额外的铰接固定，依托底面的摩擦力即可抵消顶伸过程的水平反力。齿位的每一档卡位都对应明确的顶升高度增量，现场调整时不需要额外测量，逐档卡入就能获得离散的高度定位，在需要长时间保持支撑力的工况下，纯机械齿形锁止不存在液压工具那种泄压回落的隐患，哪怕放置数天，支撑高度也不会发生漂移。

　　细节处理上，所有滑动配合面都预留了合理的间隙公差，顶杆在长槽内往复滑动时不会出现卡滞，齿形的啮合位置做了倒角导入，即使操作时顶杆存在少量偏斜，锁舌也能顺利滑入齿槽完成卡位。整个构件没有复杂的油路、密封件，日常维护只需要清理齿面夹杂的铁屑杂物，在滑动面涂抹少量润滑脂即可长期服役，完全适配车间多粉尘、多油污的恶劣使用环境。
