深沟球滚动轴承结构三维设计

　　在各类旋转传动场景中，这类深沟球结构的滚动轴承是应用覆盖度最广的支撑类零件，从普通民用小家电的电机输出端，到工业输送线的辊筒支撑位，再到中小型机床的主轴辅助支撑段，都能见到同结构轴承的应用身影。它的核心作用是承接旋转轴系的径向载荷，同时可承受一定比例的双向轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转过程中的摩擦损耗，减少支撑位置的发热与磨损量，延长整套传动机构的连续运行寿命。

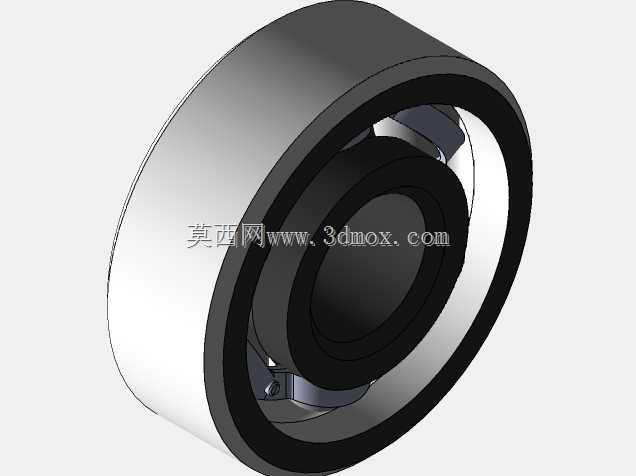

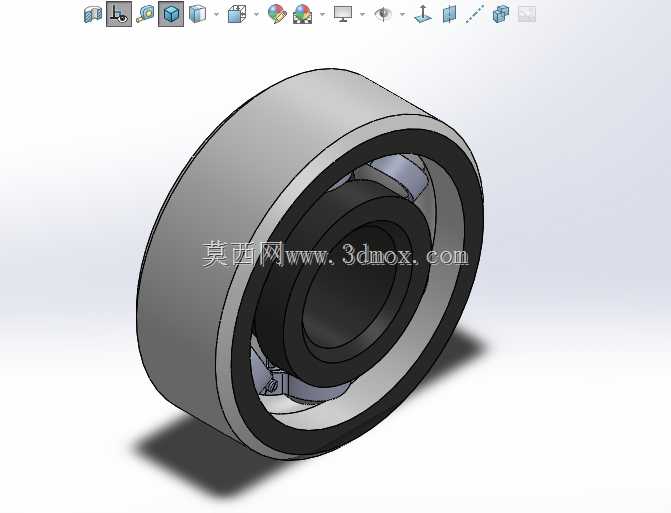

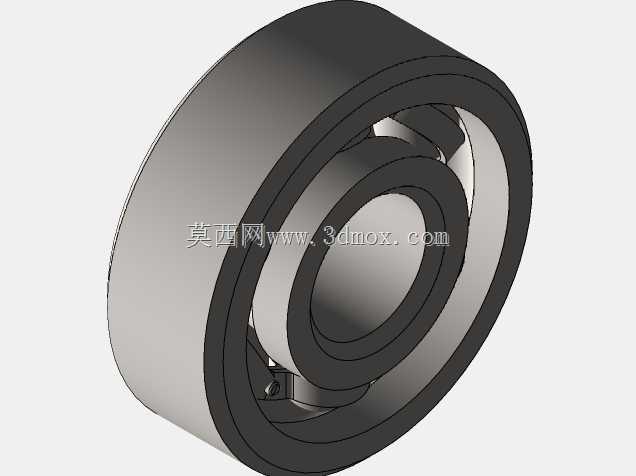

　　从结构设计逻辑来看，这套模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架。内圈的内圆柱面与旋转轴采用过盈配合装配，随轴一同做回转运动，内圈外侧加工有弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内顺畅滚动的同时，能均匀承接来自轴系的载荷；外圈的外圆柱面与设备的轴承座孔采用过渡或过盈配合，通常固定在机座结构上，部分特殊工况下也会出现外圈旋转、内圈固定的装配形式，外圈内侧同样加工有对应曲率的弧形滚道，与内圈滚道共同形成钢球的滚动运行空间。

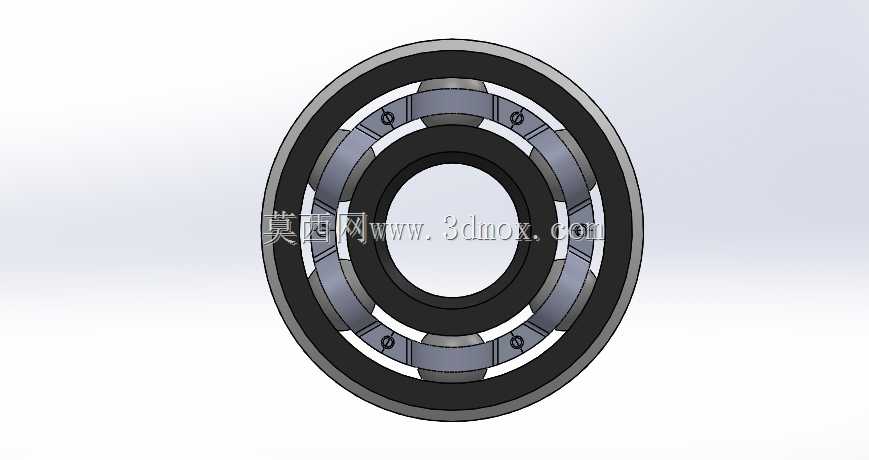

　　滚动体作为轴承内部承接载荷的核心元件，均匀排布在内外圈的滚道之间，钢球的直径一致性、圆度公差直接决定轴承运转的平稳性与噪音水平，模型中钢球的排布数量参考常规6系列深沟球轴承的排布密度设计，既保证相邻钢球之间留有足够的保持架安装空间，避免运转过程中钢球相互摩擦碰撞，又能最大化单位面积的载荷承接能力，避免钢球数量过少导致单颗钢球载荷过大出现早期点蚀失效。保持架采用浪形冲压结构设计，将每颗钢球独立分隔在对应的兜孔内，保证所有钢球在滚道圆周方向均匀分布，防止轴承运转时钢球向一侧聚集，同时可储存少量润滑脂，在钢球与滚道接触表面形成稳定的油膜，进一步降低摩擦阻力。

　　从安装边界尺寸来看，这类轴承的尺寸参数完全遵循通用深沟球轴承的标准尺寸系列，内圈内径、外圈外径、装配总宽度都对应标准规格，设计选型时可直接匹配对应直径的旋转轴与标准轴承座，不需要额外做非标安装位的加工。装配过程中要注意内圈与轴的配合公差、外圈与座孔的配合公差选择，轻载高速工况下可适当降低配合过盈量，重载低速工况则需要提升配合过盈量避免跑圈问题。轴承的轴向定位通常采用轴用弹性挡圈、孔用弹性挡圈或者轴肩、孔肩的结构实现，模型中内外圈的挡边高度也符合标准设计要求，既能挡住钢球避免轴向脱出，又不会过高增加不必要的摩擦接触面积。

　　在实际工况适配性上，这类结构的轴承适用于转速较高、运转精度要求中等的传动场景，相比滚子轴承，它的摩擦系数更低，极限转速更高，同时具备一定的调心容错能力，当轴系出现小角度的偏斜时，依然可以保持正常运转，不会出现卡滞问题。设计建模过程中，滚道的曲率匹配、钢球与滚道的接触间隙、保持架兜孔与钢球的配合间隙都是需要重点把控的参数，间隙过大会导致轴系运转时径向窜动量超标，影响传动精度，间隙过小则会增大摩擦阻力，导致轴承温升过快，润滑脂快速失效。另外，轴承的密封结构虽然在这个模型中未做重点展示，但实际应用中，双侧带防尘盖或者密封圈的同结构轴承，可以有效阻挡外界粉尘、水汽进入轴承内部，避免滚道与钢球表面出现磨粒磨损，适用于工况环境较为复杂的户外或者多粉尘生产场景。

　　很多刚接触机械设计的人员在选型这类轴承时，容易忽略额定动载荷与额定静载荷的校核，只单纯按照轴径匹配轴承尺寸，实际上要结合轴系的实际载荷大小、运转转速、预期使用寿命计算所需的轴承载荷等级，同内径的轴承会有不同宽度、不同载荷等级的细分型号，对应不同的应用场景。这套三维模型完整还原了轴承的装配关系，可直接用于教学演示、装配模拟、设备整体装配的干涉检查，帮助设计人员直观理解轴承的内部结构与装配逻辑，避免在整机设计时出现安装尺寸不匹配、定位结构设计错误的问题。
