带斜切凸台的等角测绘练习实体结构

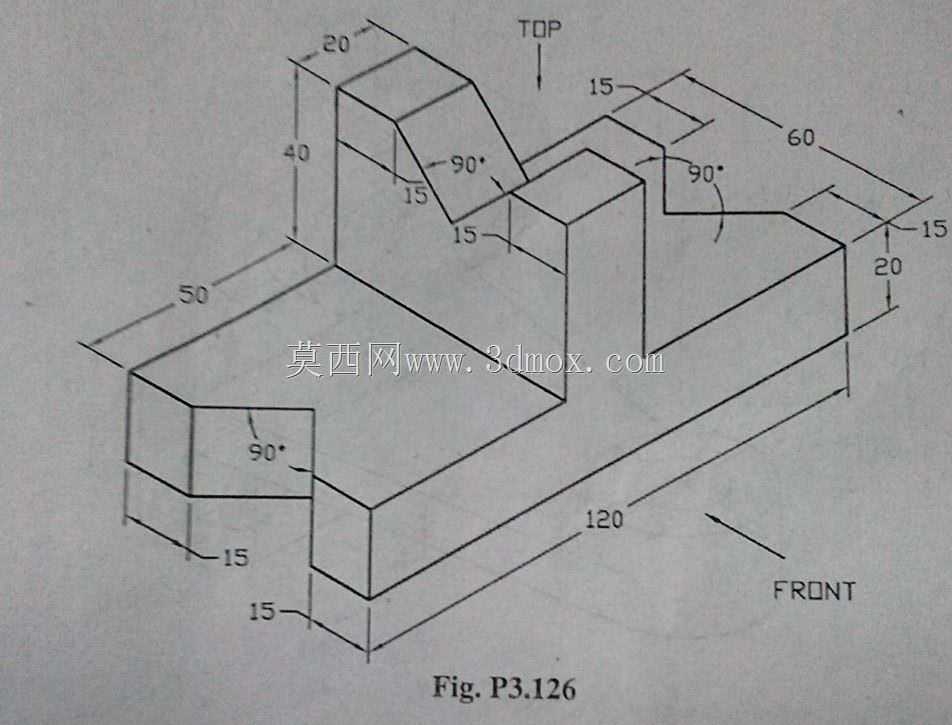

　　做这类等角视图标注的实体结构，最先要明确的是它的核心应用场景——大多是机械制图入门阶段的测绘练习载体，也可作为小型工装定位块的原型参考，不少职业院校的制图实训、企业新入职结构工程师的建模考核都会用到这类构型，没有复杂的曲面与传动结构，核心是考察空间尺寸链的换算能力、正交基准的建立逻辑。拿到图纸先定FRONT与TOP两个正交基准面，所有尺寸的溯源都要从这两个面出发，避免建模后期出现基准漂移导致的尺寸错位。先看底座部分，总长度方向尺寸为120，宽度方向总尺寸60，底座自身厚度15，这部分是整个结构的安装基准面，底部完全平整，没有预留安装孔位，说明练习状态下不需要考虑实际锁附固定，若要转化为实际工装使用，

　　可根据安装面的螺孔分布在底座对应位置添加沉孔，不会破坏上部的结构强度。底座左侧的凸块高度20，沿长度方向伸出15，与底座的垂直面保持90度夹角，这个凸块的作用在练习场景里是考察垂直凸台的拉伸逻辑，放到实际工装场景中可作为侧向定位的抵靠面，限制工件沿长度方向的窜动。再看上部的两个立板结构，靠前的立板总高度40，沿宽度方向的尺寸20，最关键的是它的斜切面设计，斜切面与立板垂直面的夹角为90度？不对，仔细看标注，斜切的两个边尺寸都是15，也就是从立板顶部棱边向内15的位置开始斜切，斜切面连接到立板前侧向内15的棱边，形成一个45度的斜向切面？不对，标注的90度是斜切面与相邻面的垂直关系，这里要注意，建模时不能直接做倒角，

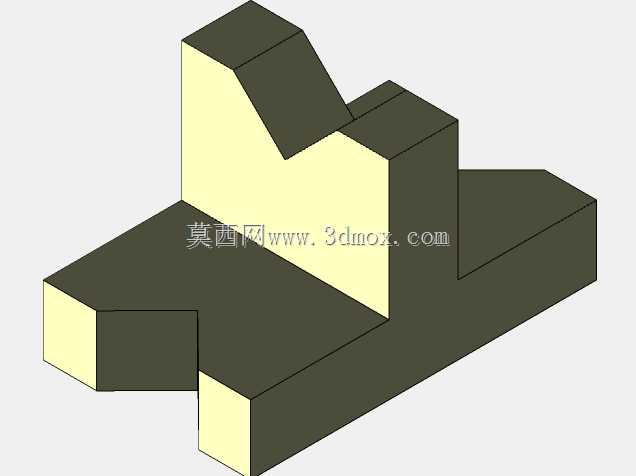

　　要先画出斜切面的轮廓线再做切除，避免倒角尺寸与标注不符。靠后的立板高度20，沿长度方向距离底座最右端15，与相邻面同样保持90度垂直，两个立板之间的间距15，这个间隙在练习中是考察凸台之间的尺寸避让，放到实际应用中可作为小型零件的卡槽，放置厚度15以内的片状工件，靠两个立板的垂直面实现左右定位。整个结构所有的转角都是直角过渡，没有做圆角处理，这也是练习类模型的典型特征，目的是让建模者专注于尺寸链的核对，不用考虑工艺圆角对尺寸的影响。建模时的尺寸核对顺序要从整体到局部，先拉伸出底座的整体轮廓，再逐个添加上部的凸台与立板，每添加一个特征就核对一次对应的线性尺寸与角度尺寸，尤其是斜切面的位置，要同时满足两个方向15的尺寸要求，

　　不能只看角度忽略定位尺寸。实际生产中如果要加工这个零件，选用普通的方料通过铣削即可完成，所有加工面都是平面，不需要多轴设备，普通三轴铣床就能满足加工精度要求，加工时先铣平底座底面作为基准，再依次铣削各个垂直面，最后加工斜切面，加工过程中用卡尺核对每个线性尺寸，用角度尺核对垂直面的夹角，就能保证成品与图纸一致。这类结构虽然简单，但却是复杂三维建模的基础，很多复杂的箱体类、工装类零件都是由这类基础的凸台、切除、斜切特征组合而来，掌握这类结构的建模逻辑，能快速建立空间尺寸的对应思维，避免后续做复杂模型时出现基准混乱、尺寸链断裂的问题。还要注意安装边界的问题，整个结构的最大外轮廓尺寸是长120、宽60、高40，若要将其作为定位块集成到工装台面上，需要预留至少5mm的周边操作空间，也就是安装位的最小尺寸要做到长130、宽70，避免与周边的夹具组件产生干涉。另外两个立板的顶部都是平面，可作为高度方向的定位基准面，放置工件时可以以这两个面为高度基准，配合左侧凸块的侧向定位，实现工件的快速装夹定位，这也是这类练习结构能转化为实际工装的核心原因，所有特征都不是无意义的添加，每一个垂直面、斜切面都能在实际装夹中找到对应的定位作用。
