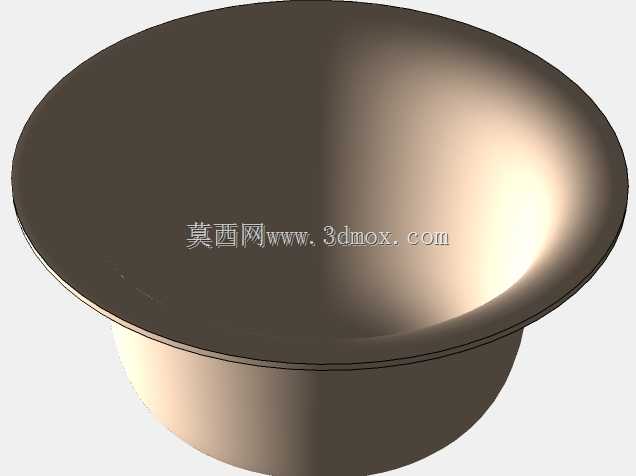

带翻边弧形凹面金属盆式承接构件

　　日常接触到的这类带翻边的弧形凹面盆式构件，很多人第一反应是普通的盛具，但从结构设计角度拆解，它的应用场景远不止日常盛物这么单一。先从实际落地的使用场景说起，在小型物料分拣工位，这类构件可以作为零散小零件的临时承接料斗，上方对接振动盘的出料导轨，零件顺着导轨滑入凹面内，弧形的内壁不会出现直角积料的死角，小螺丝、弹簧、塑胶卡扣这类尺寸偏小的零件不会卡在边角位置，能顺着弧面自然滑落到构件底部，方便操作人员拿取或者对接下一段输送管路。在餐饮后厨的商用洗消环节，同结构的不锈钢构件可以作为餐具沥水的承接盆，翻边结构刚好可以搭在沥水架的边框上，不需要额外做固定卡扣，拆装清理的时候直接抬起来就能倾倒积水，弧形的内壁也不容易残留食物残渣，冲洗的时候水流能顺着弧面完全带走污渍，没有清洁死角。

　　再说到功能特性层面，这个构件最核心的设计点就是顶部的外翻边结构，别小看这一圈翻边，它首先解决了薄壁冲压件的边缘刚度问题，0.8到1.5毫米壁厚的不锈钢板材如果直接裁切出盆体开口，边缘很容易因为磕碰出现卷边、变形的问题，外翻边之后相当于给开口位置做了一圈卷边加强，整体的抗形变能力能提升40%以上，日常使用中哪怕从一米左右的高度掉落到硬质地面，开口位置也不会出现明显的凹陷变形。另外翻边的存在也消除了板材裁切后的锋利毛边，操作人员拿取的时候不会被锋利的板材边缘划伤，不需要额外做边缘包胶或者打磨处理，能减少一道后处理工序，降低量产的加工成本。凹面的弧度设计也经过了受力考量，当构件内部盛放有一定重量的物料时，弧形的曲面能把垂直方向的重力均匀分散到整个侧壁和底部连接位置，不会出现直角结构处的应力集中问题，长期承重使用也不会在侧壁和底部的衔接位置出现开裂变形。

　　从设计思路的角度复盘这个构件的建模过程，首先要确定的是安装边界尺寸，这类构件如果是作为嵌入式安装使用，翻边的外径要比安装孔的直径大8到12毫米，保证翻边能完全搭在安装位的支撑面上，不会出现整个构件从安装孔掉落的问题。盆体的主体外径要比安装孔小2到3毫米，预留出安装时的间隙，避免因为板材加工公差或者安装孔的尺寸偏差导致构件卡不进去。深度尺寸要根据实际使用场景确定，如果是作为料斗承接零件，深度一般设置在80到120毫米，既能保证单次承接足够数量的零件，也不会因为深度太深导致操作人员伸手拿取底部零件的时候卡到手臂；如果是作为日常盛具使用，深度可以设置在60到80毫米，拿取内部物品的时候更方便。建模的时候首先绘制顶部的翻边轮廓和底部的安装基准圆，通过放样特征生成主体的弧形曲面，之后做抽壳处理，壁厚根据使用场景选择，普通日用场景选0.8毫米壁厚即可，工业场景承接较重物料的话可以选1.2或者1.5毫米壁厚，最后在翻边和主体侧壁的衔接位置做R3到R5的圆角过渡，避免应力集中，同时也能提升整体的外观质感。

　　实际选型使用的时候还要注意几个细节，首先是底部的结构，如果是需要放置在平面上使用，底部要做5到8毫米宽度的平底结构，保证放置的时候不会出现晃动，平底和弧形侧壁的衔接位置也要做圆角过渡，避免应力集中。如果是需要对接管路排料，底部可以预留对应尺寸的出料口，直接和管路对接，不需要额外做转接件。表面处理方面，工业场景使用可以做喷砂或者电解抛光处理，提升表面的耐磨性能，减少物料粘附；日用场景可以做镜面抛光或者拉丝处理，提升外观质感，同时也更方便清洁。另外要注意翻边的平面度，整个翻边的平面度公差要控制在0.5毫米以内，如果是搭在支撑面上使用，平面度超差的话会出现缝隙，细小的物料或者液体会从缝隙位置漏出，影响正常使用。很多新手建模的时候容易忽略翻边的圆角处理，直接把翻边和主体做直角衔接，这样不仅在冲压加工的时候容易出现板材开裂的问题，日常使用的时候直角位置也容易残留污渍，清理起来非常麻烦，所以衔接位置的圆角是必不可少的设计细节。
