带防滑缓冲结构的工业起重吊钩结构设计

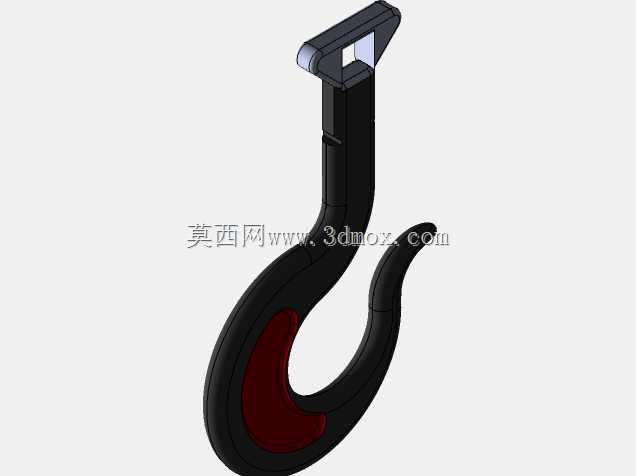

　　这款吊钩的设计初衷，是面向轻型起重、工位物料吊运、户外装备挂载这类需要兼顾承重可靠性与操作便捷性的场景，区别于大吨位起重作业使用的重型锻造吊钩，这款吊钩更适配100kg以内的挂载需求，在车间工位周转、户外露营装备固定、小型仓储货物吊运、线缆临时挂设等场景中都能适配。从结构设计逻辑来看，整体采用J型钩体的经典受力构型，钩身做了等强度变截面处理，从顶部挂接端到钩尖位置，截面厚度随受力弯矩的变化逐步调整，在钩身弯曲的最大受力段做了局部加厚，同时在钩身内侧嵌入了高摩擦系数的缓冲垫层，这个垫层一方面可以增大与被吊物件挂点的接触摩擦力，避免吊运过程中挂点滑动脱钩，另一方面也能缓冲挂载瞬间的冲击载荷，减少刚性接触带来的磕碰损伤，

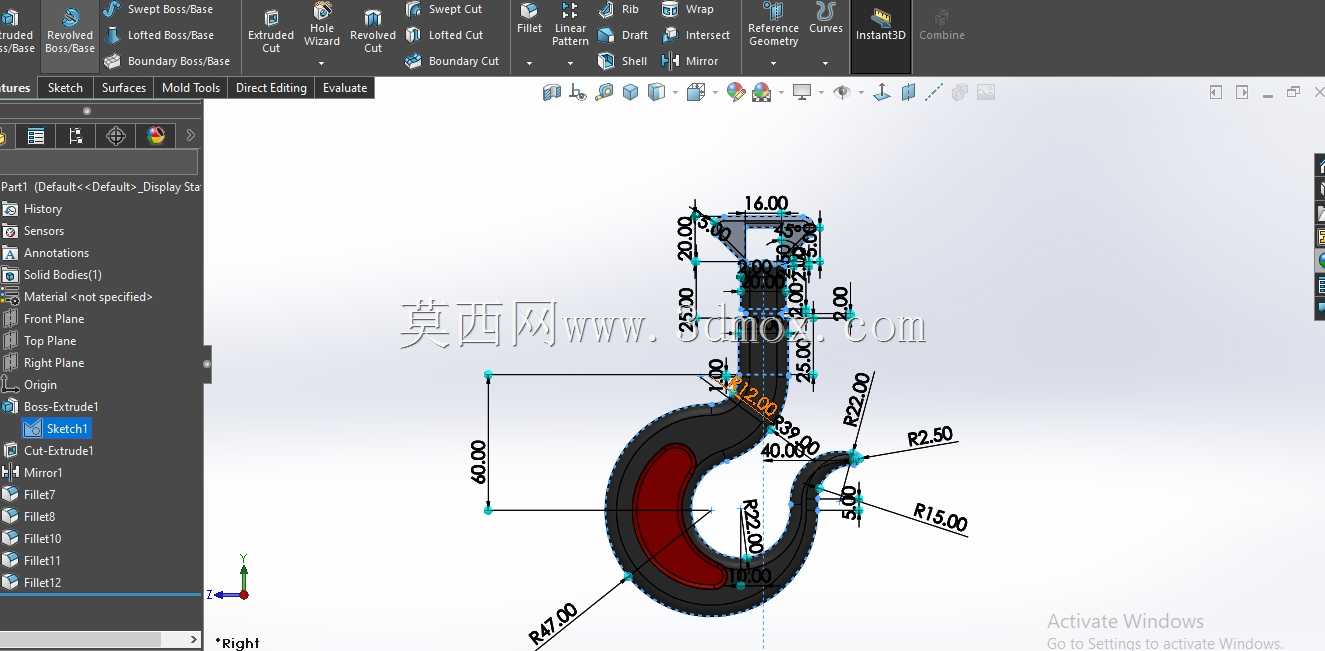

　　不管是挂接金属吊环还是软性织带挂点，都能避免接触面打滑或者被刚性钩体硌伤。顶部的挂接端做了封闭D型挂孔设计，挂孔内侧做了圆角过渡处理，避免挂接时对配套的吊绳、卸扣造成剪切磨损，挂孔上方还集成了可翻转的防脱挡片，挡片通过内置的扭簧实现自动复位，挂入吊点后挡片自动封闭钩口，不需要额外手动锁止，能有效避免作业过程中因为晃动、震动导致的吊点滑脱，挡片的翻转角度做了限位设计，最大开启角度不超过90度，既保证挂接操作时有足够的操作空间，又避免挡片过度翻转导致扭簧失效。从安装边界尺寸来看，钩体整体的垂直高度控制在180mm左右，钩身最大宽度为75mm，钩尖的内弯深度为45mm，这个尺寸可以适配直径30mm以内的各类吊环、挂杆、织带挂点，

　　顶部挂孔的内径为22mm，可以兼容市面上绝大多数标准卸扣、安全钩的连接尺寸，不需要额外做转接件就能直接配套使用。钩体的主体结构采用工程塑料加内嵌金属骨架的复合设计，外层的工程塑料材质具备耐锈蚀、绝缘的特性，适合在潮湿环境、带电作业场景下使用，内嵌的金属骨架沿着钩身的受力路径布置，从顶部挂孔一直延伸到钩尖位置，承担主要的承重载荷，既保证了整体的结构强度，又比全金属吊钩重量降低了60%以上，单人单手就能完成挂接操作，长时间携带挂载也不会有明显的负重感。在细节设计上，钩身的外侧做了防滑纹理处理，操作人员手持挂接时不容易打滑，即使戴着手套操作也能稳定持握，钩尖位置做了圆弧钝化处理，不会出现尖锐边角刮伤操作人员或者刮坏被吊物件表面的情况，

　　内侧的缓冲垫层采用可拆卸设计，长期使用出现磨损后可以单独更换，不需要整体更换吊钩，降低了后期的使用维护成本。实际作业过程中，这类吊钩的受力路径经过反复校核，当载荷垂直作用在钩身底部时，应力主要集中在钩身弯曲段的内侧，设计时通过有限元分析对该区域的骨架厚度做了针对性加强，确保额定载荷下的安全系数达到4倍以上，即使出现瞬间冲击载荷也不会出现塑性变形或者断裂的情况。和传统的全金属轻型吊钩相比，这款复合结构的吊钩不会因为长期暴露在户外出现锈蚀掉漆的问题，也不会在碰撞金属物件时产生火花，适合在有防爆要求的车间场景下使用，同时绝缘的特性也让它可以用于电力施工中的线缆临时挂设，避免电流通过钩体传导引发安全隐患。在挂载软性物件比如织带、绳索时，内侧的缓冲垫层可以避免绳索被刚性钩体的棱角切割，延长配套吊具的使用寿命，防脱挡片的扭簧力度经过调校，既不会因为力度太大导致挂接时需要很大力气推开挡片，也不会因为力度太小导致挡片无法自动复位封闭钩口，在频繁挂接的工位作业中，能有效提升操作效率，减少挂接操作的辅助时间。
