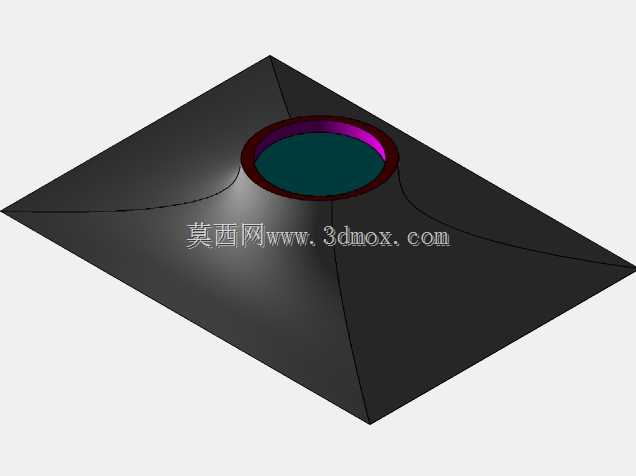

带中心通孔的曲面过渡方形基座结构设计

　　这类带中心通孔的曲面过渡方形基座，常应用在通讯基站设备的底部支撑场景中，也可作为户外通讯终端安装的过渡连接构件，在实际使用中承担上部设备载荷传递、安装面适配的核心作用。从结构功能来看，方形的外轮廓能够适配常规方形安装点位的固定需求，四个边角可对应布置安装螺栓孔，保证与下部安装基础的连接稳定性，避免设备受外力晃动时出现位移。中心位置的通孔设计，一方面可用于穿设通讯线缆、馈线等管线，让线路从基座中心穿过实现规整排布，减少管线外露带来的磨损、老化风险；另一方面也可作为上部柱状通讯组件的定位安装孔，通过孔位的配合公差控制，保证上部组件安装后的同轴度，避免信号发射接收角度出现偏差。

　　设计过程中，四个边角到中心孔之间的曲面过渡是核心考量点，没有采用常规的直角折弯或者平面拼接结构，而是用平滑的渐变曲面完成方形轮廓到圆形通孔的衔接，这种设计首先能够优化结构的应力分布，当上部设备承受风载、振动载荷时，应力不会在直角拼接处出现集中，能够将载荷均匀分散到整个基座平面上，提升结构的抗疲劳强度，延长户外使用的寿命。其次，平滑曲面没有卫生死角，在户外露天使用时，雨水、灰尘能够顺着曲面自然滑落，不会在结构缝隙处堆积，减少积水锈蚀、积灰堵塞安装孔的问题，降低后期运维的清理难度。

　　从安装边界来看，方形基座的外轮廓尺寸需要匹配对应通讯设备的安装法兰尺寸，四个安装点位的孔位间距要符合通讯行业的安装规范，保证能够直接替换同规格的传统基座，不需要额外对安装基础进行改造。中心通孔的直径要适配对应规格的馈线或者上部组件的安装轴径，孔壁的厚度需要根据载荷计算确定，既要保证足够的支撑强度，也要避免材料冗余带来的重量增加，毕竟户外通讯设备的安装很多时候需要人工搬运构件，过重的构件会提升安装难度。曲面过渡区域的曲率设计需要兼顾成型工艺的可行性，如果采用钣金冲压成型，曲面的拔模角度要满足冲压脱模的要求，避免出现成型开裂或者脱模卡滞的问题；如果采用铸造成型，曲面的壁厚要保持均匀，避免出现缩孔、浇不足等铸造缺陷。

　　在实际选型应用中，这类曲面基座相比传统的拼接式方形底座，整体的结构刚性更好，不需要额外焊接加强筋就能满足载荷要求，减少了焊接工序带来的变形问题，也避免了焊接位置锈蚀的隐患。在安装时，基座的下平面需要保证足够的平面度，与安装基础贴合后不会出现翘曲，否则螺栓紧固后会让基座产生内应力，长期使用后容易出现开裂。中心通孔的边缘做了圆弧倒角处理，一方面能够去除毛刺避免安装时划伤操作人员或者线缆外皮，另一方面也能提升孔位的结构强度，避免应力集中在孔的边缘位置。

　　从建模实现的角度，这类结构需要先确定方形外轮廓的四个顶点位置以及中心通孔的圆心、直径参数，再通过曲面放样的功能，将方形轮廓的四条边与中心圆孔的轮廓做平滑过渡，过程中需要不断调整曲面的控制点，保证四个方向的曲面曲率一致，避免出现局部凹凸或者曲率突变的问题，否则不仅会影响外观，还会改变应力的传递路径，削弱结构强度。完成曲面造型后还要对整个结构做壁厚处理，根据使用场景的材料选择确定壁厚数值，比如采用铝合金材质时壁厚可以适当减薄，采用碳钢材质时可以根据防腐要求调整壁厚，最后再对所有的边缘做倒圆角处理，完成整体结构的建模。这类结构除了通讯领域的应用，也可以在小型设备的支撑底座、管线穿线盖板等场景中适配使用，只需要调整外轮廓尺寸、中心孔直径以及曲面曲率，就能匹配不同的安装需求。
