真无线蓝牙耳机充电收纳一体结构设计

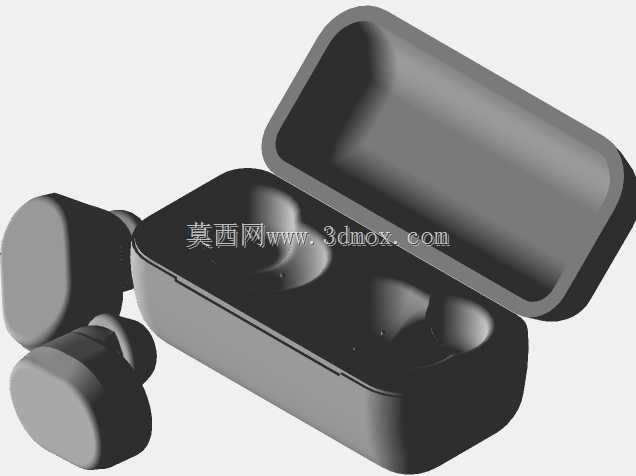

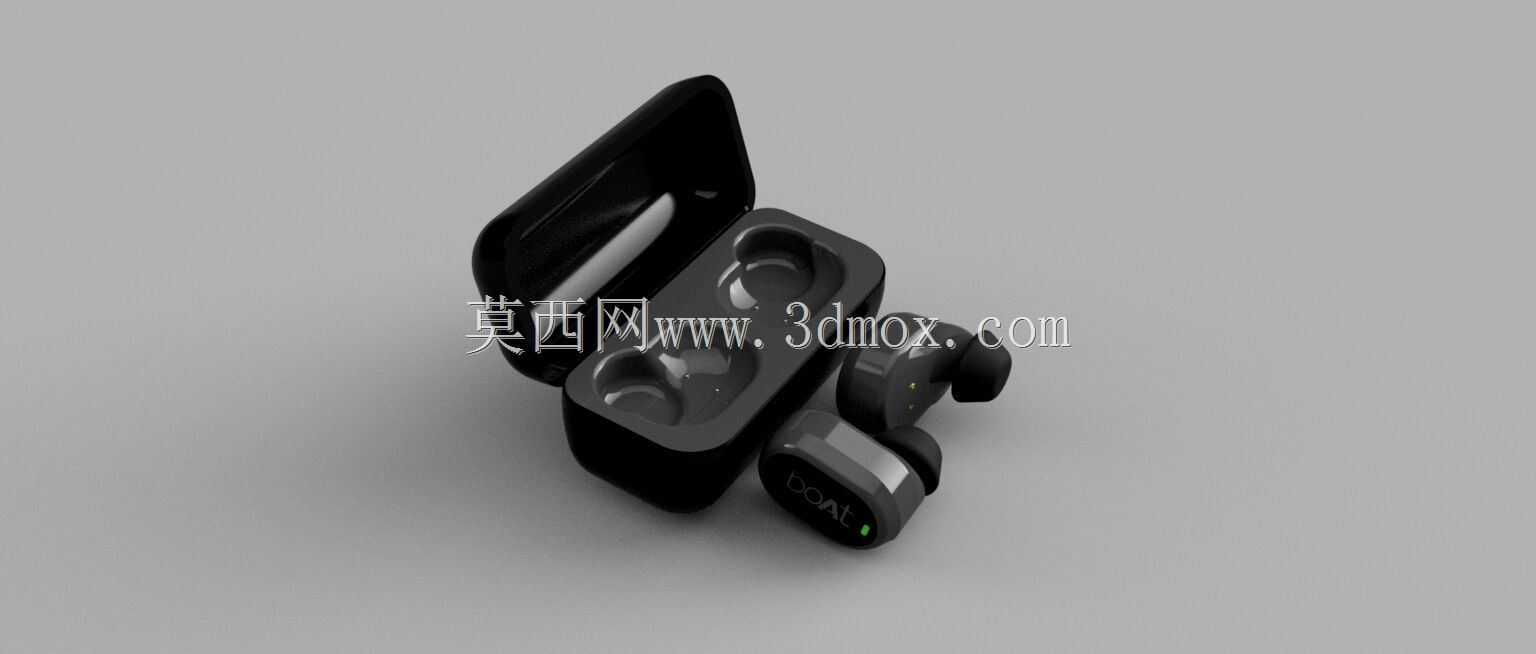

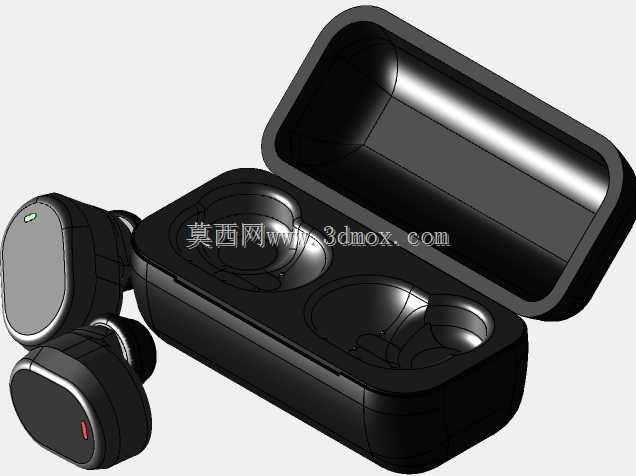

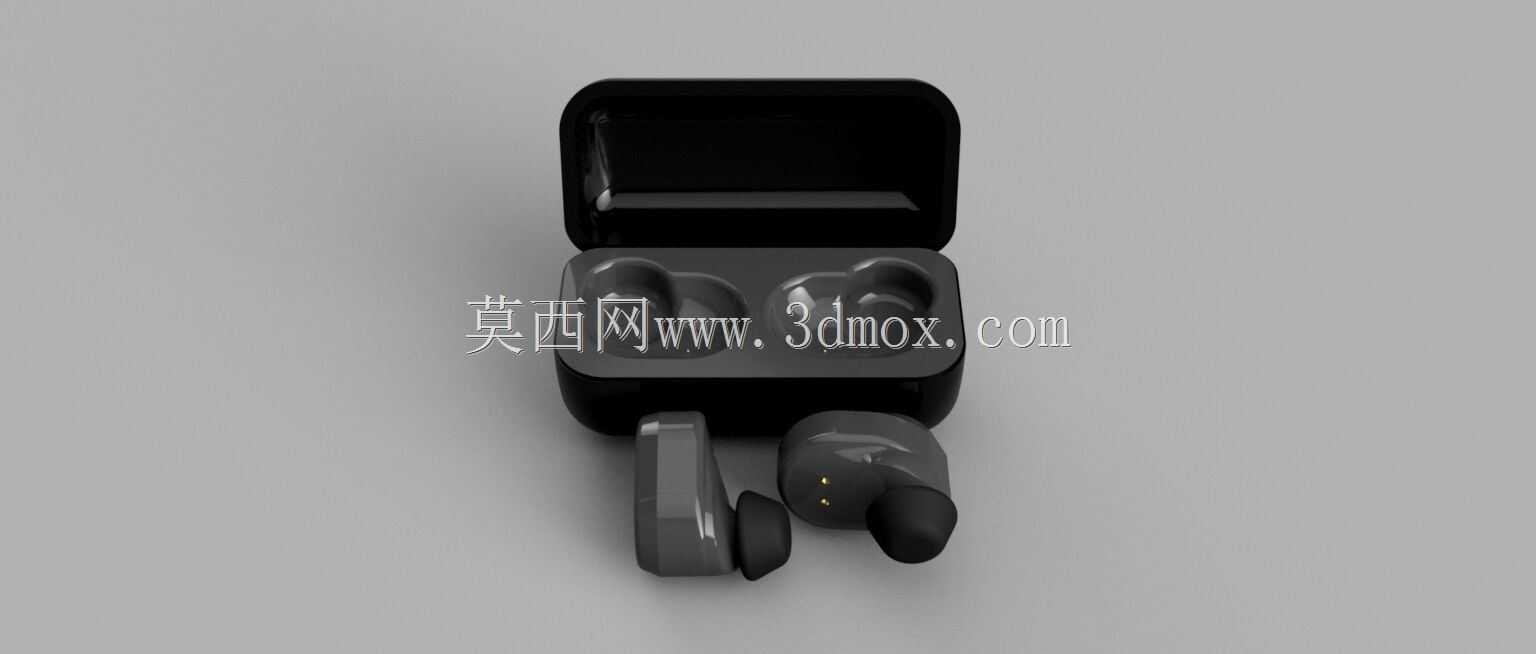

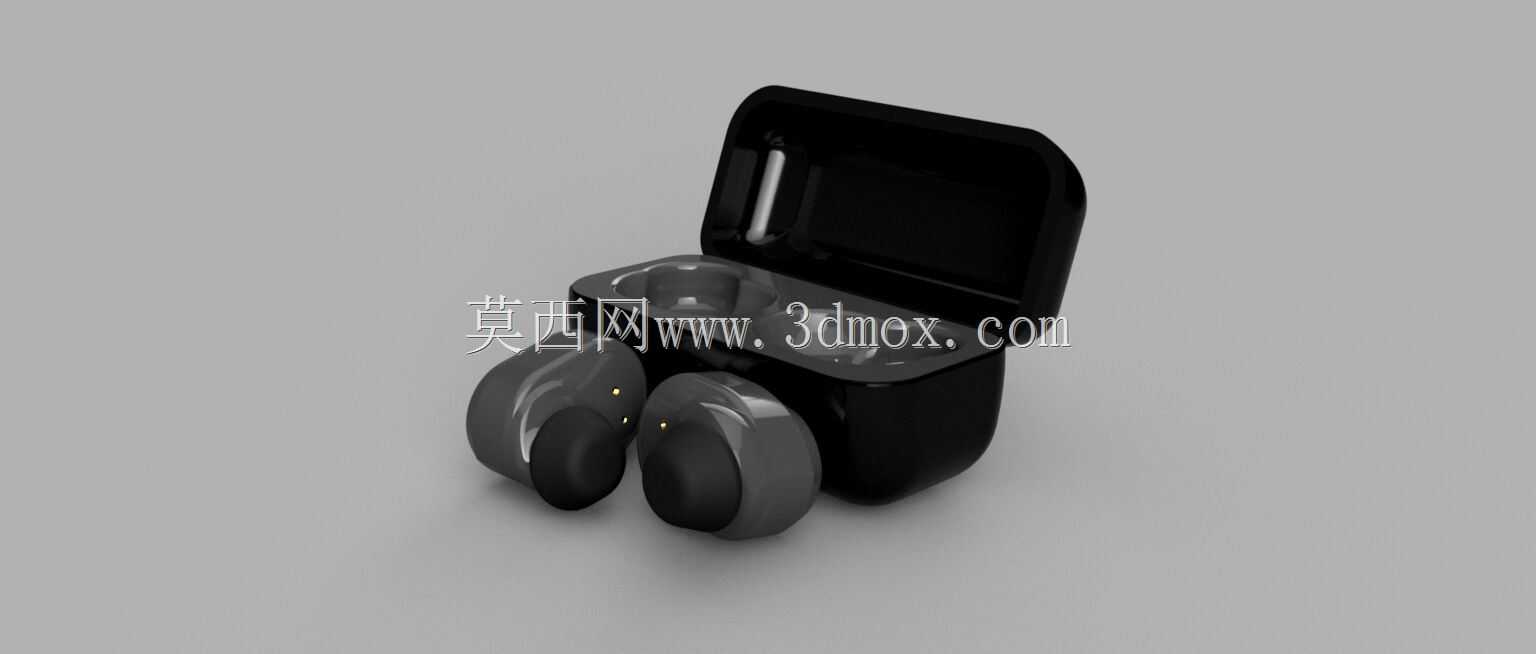

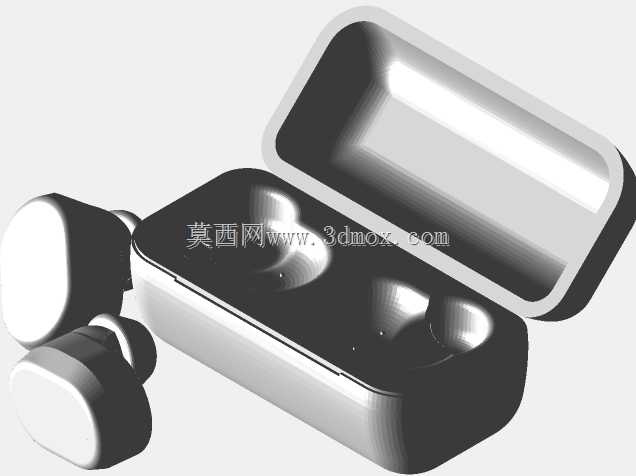

　　日常通勤、户外出行、办公通话等场景下，真无线耳机的使用频次逐年提升，配套的充电收纳结构作为耳机使用链路里的核心配套部件，需要同时兼顾便携性、防护性、充电接触可靠性与握持操作的舒适度。这套结构的整体外形采用圆角弧面过渡设计，充电仓主体的开合结构采用转轴后置布局，上盖翻开后最大开启角度控制在110度，既可以保证取放耳机时手指有足够的操作空间，又能避免上盖翻开角度过大导致的重心偏移、放置不稳的问题。仓体内部的耳机容纳槽完全贴合耳机的曲面外形，槽位边缘做了0.2mm的微倒角处理，耳机放入后可以依靠槽位的曲面限位实现自然定位，不需要额外的卡扣结构就能保证日常携带时耳机不会在仓内晃动移位。充电触点设置在容纳槽的底部位置，

　　对应耳机尾部的充电接触区域，触点采用弹性顶针结构，顶针的伸缩行程控制在0.8mm，既可以保证耳机放入后触点有足够的接触压力，避免接触不良导致的充电中断，又不会因为顶针弹力过大造成耳机放入时的卡顿、取出时的阻力过大问题。仓体的合盖定位依靠上盖前端的内嵌磁吸组件实现，磁吸件的吸力经过调校，合盖时可以实现自然吸附闭合，不会出现松垮晃动的情况，同时单手即可完成开盖操作，不需要额外施加过大的扳动力。整体结构的外形尺寸控制在长62mm、宽48mm、厚25mm的范围内，这个尺寸边界可以轻松放入牛仔裤口袋、小型挎包的隔层中，不会出现硌腿、占用过多收纳空间的问题。仓体的壁厚采用均匀1.8mm的设计，在保证结构强度的前提下尽可能控制整体重量，

　　整机带耳机的总重量控制在55g以内，长时间放在口袋里也不会有明显的坠重感。结构设计过程中充分考虑了日常使用的跌落防护需求，仓体的所有外边缘都做了R3以上的圆角过渡，跌落时可以通过弧面分散冲击力，降低壳体开裂的风险；内部容纳槽的周边设置了0.5mm的缓冲筋位，耳机放入后和仓体内壁之间留有均匀的间隙，即使发生跌落，耳机也不会直接和仓体内壁发生硬碰撞，避免耳机外壳出现磕碰划痕。开合转轴位置采用阻尼结构设计，上盖翻开到任意角度都可以保持稳定停留，不会出现自由下落砸落的情况，在桌面放置取放耳机时，不需要额外用手扶住上盖，操作体验更顺畅。充电仓的内部预留了锂电池放置腔、充电控制电路板的安装位，各个腔体之间设置了分隔筋，

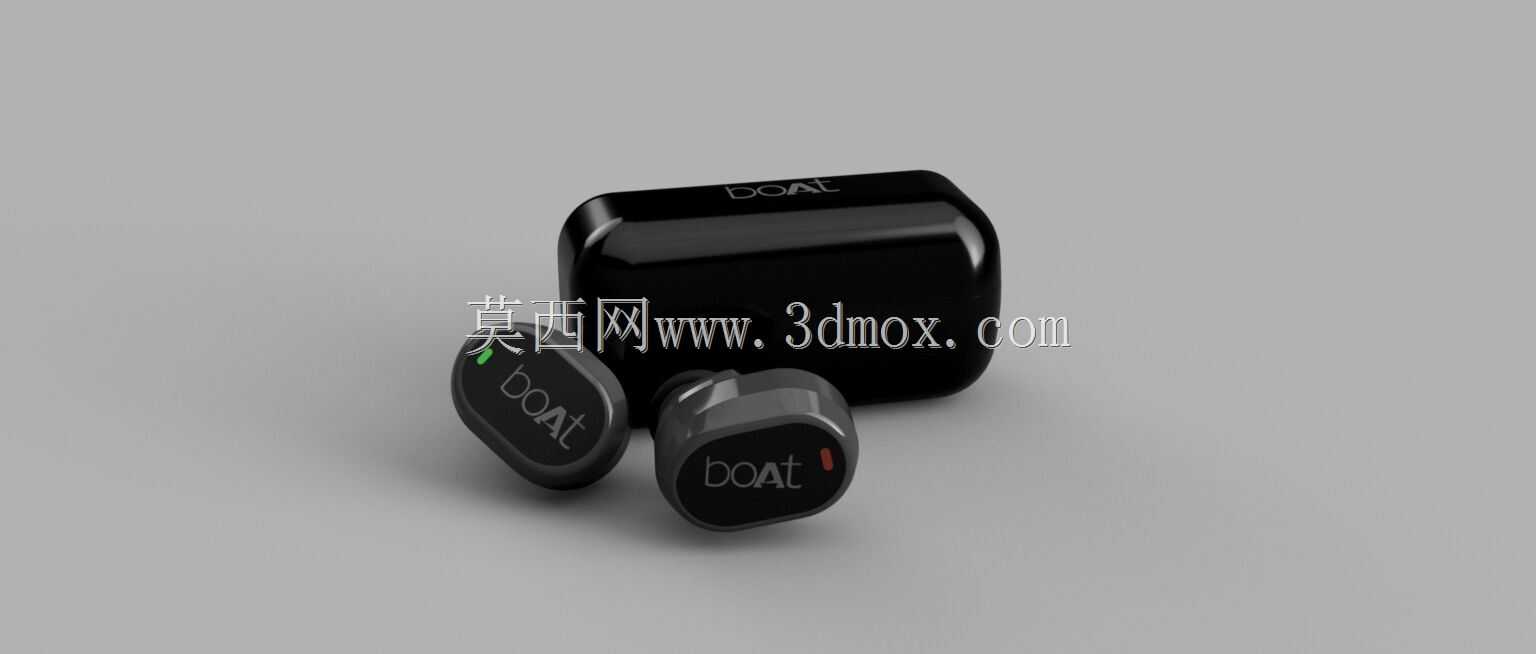

　　既可以实现电子部件的定位固定，又能避免部件之间的相互干扰，电路板安装位预留了接线缺口，方便生产组装时的线路排布。耳机本身的外形采用贴合人耳耳廓的曲面设计，入耳部分的弧度经过反复调整，佩戴时可以和耳甲腔的自然曲面贴合，长时间佩戴不会出现明显的压迫感，耳机外侧的触控区域做了微凸的标识处理，盲操作时可以快速定位触控位置，不需要摘下耳机就能完成切歌、接挂电话的操作。整套结构的分型面设置在仓体的侧面中线位置，分型线做了错位隐藏处理，合模后不会出现明显的合模线外露，外观整体性更强，表面处理可以采用哑光磨砂质感，既可以提升握持时的摩擦力，避免手滑掉落，又不容易残留指纹和划痕，日常使用过程中可以长期保持较好的外观状态。
