环形结构万向节传动构件设计

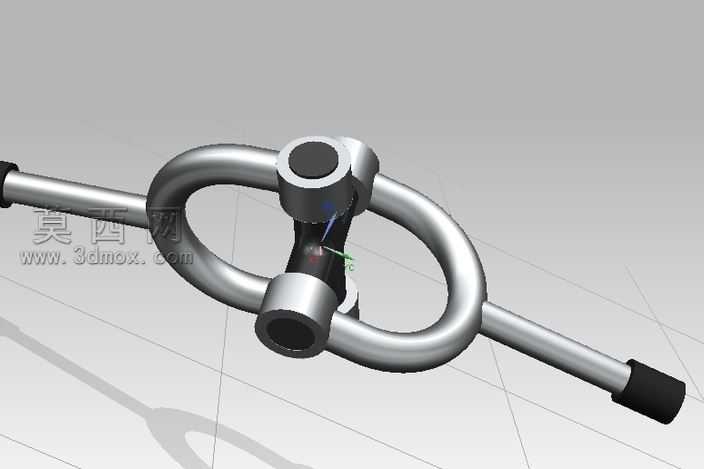

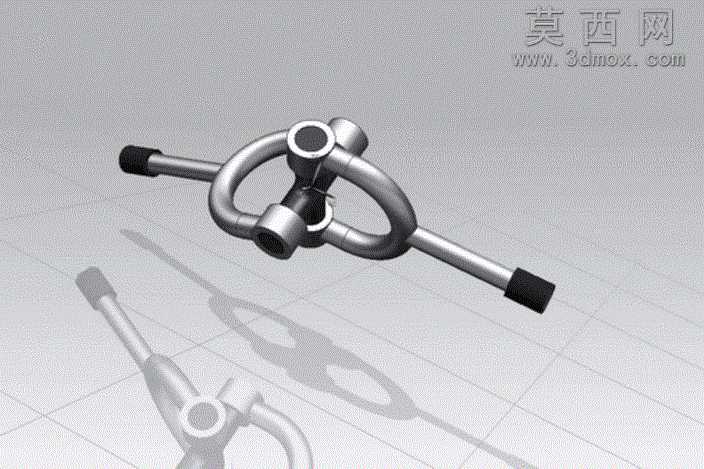

本作品为一款采用环形主体结构的万向节传动构件，在三维建模阶段，首先通过草图绘制确定核心环形架体的曲率参数与中心铰接基座的定位尺寸，利用旋转、扫掠特征生成环形主体的基础曲面，再通过布尔运算整合中心十字铰接轴的安装位，保证环形架与中心轴座的同轴度公差控制在合理范围内。建模过程中对两侧伸出的传动杆做了等径拉伸处理，端部的防滑握持套采用包覆特征生成，表面添加细微的滚花纹理以模拟真实橡胶材质的触感，同时对所有构件的棱边做了统一的圆角过渡处理，避免应力集中的同时提升外观的流畅度。材质配置阶段，将金属构件部分赋予哑光合金钢材质，调整金属粗糙度参数至0.3左右，还原机加工金属件的细腻磨砂质感，端部的防滑套赋予黑色丁腈橡胶材质，设置较低的反光度与较高的漫反射参数，区分金属与非金属部件的视觉差异。渲染阶段采用三点布光方案，主光源从斜上方45度投射，开启软阴影效果模拟真实光照下的投影形态，辅助光源从侧方补光消除构件暗部的死黑区域，背景采用浅灰色网格地面，添加微弱的环境反射效果，让构件的金属质感得到更真实的呈现。结构设计上，该万向节采用环形架替代传统的十字轴叉形架，中心铰接基座可实现多自由度的角度偏转，两侧传动杆可绕铰接中心完成一定角度内的扭矩传递，相比传统万向节拥有更大的偏转角度范围，环形结构的力学性能更均衡，能在传动过程中分散铰接部位的集中应力，提升构件的整体承载能力。设计思路围绕紧凑化、高适应性的传动需求展开，在保证传动强度的前提下缩减了整体构件的体积，环形架的中空结构也有效降低了构件自重，适用于空间受限的小扭矩传动场景，建模过程中对铰接部位的配合间隙做了精准设置，保证虚拟装配状态下构件可顺畅完成各方向的偏转动作，无结构干涉问题。
