盒型壳体注塑练习模具三维结构设计

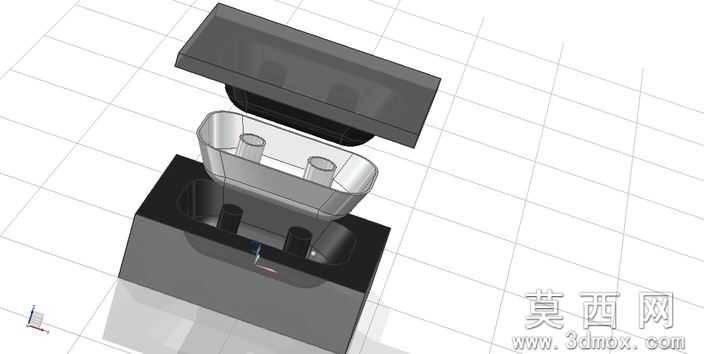

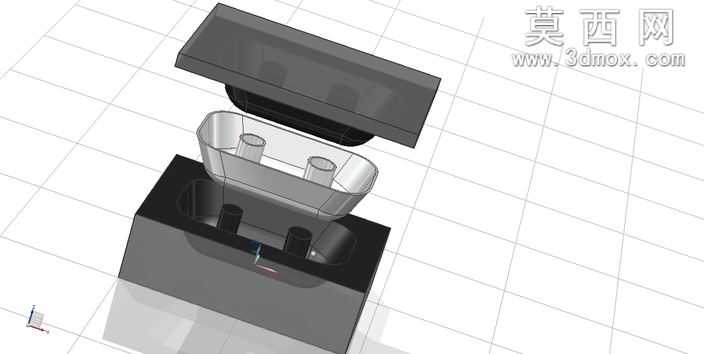

本作品为注塑模具练习建模作品，整体围绕带内凸柱的盒型塑料壳体成型需求开展三维结构设计，建模过程依托三维参数化设计软件完成全流程结构搭建。首先从塑件结构分析切入，目标塑件为敞口类盒型结构，内部设置两个定位凸柱用于后续产品装配定位，塑件壁厚均匀，外轮廓做顺滑圆角过渡，无复杂倒扣与侧抽芯结构，适合作为基础分模练习案例开展设计。建模阶段先完成塑件实体的精准构建，通过草图绘制外轮廓与内部凸柱截面，采用拉伸、拔模、圆角等基础特征完成塑件建模，严格控制拔模角度符合注塑脱模要求，避免成型后出现粘模、拉伤问题。完成塑件建模后进入分模环节，首先对塑件进行收缩率补偿设置，匹配常用热塑性塑料的成型收缩参数，随后创建分型面，沿塑件最大轮廓线拆分出型腔与型芯结构，型腔部分对应塑件外表面，做整体式淬火钢料结构设计，保证外表面成型光洁度；型芯部分对应塑件内表面与内部凸柱结构，凸柱位置做镶件拆分设计，方便后续排气与磨损后更换，降低模具维护成本。模具整体采用两板模基础结构，定模侧安装型腔，动模侧安装型芯，开模时塑件随型芯脱离型腔，后续可搭配顶杆机构完成塑件顶出。材质渲染阶段，对型腔、型芯、模架部分赋予不同的金属材质表现，定模腔部分做深色半透明磨砂金属质感，清晰展示内部型腔轮廓与塑件的配合关系，型芯部分做亮面金属质感，突出内部凸柱的成型结构，模架部分做标准钢材哑光质感，区分不同功能部件的视觉表现。整体设计以练习基础分模逻辑、模具结构配合关系为核心目标，结构简洁逻辑清晰，完整还原了基础注塑模具从塑件分析到分模、结构搭建的全流程，可作为注塑模具入门学习的参考案例，帮助初学者理解型腔型芯的拆分逻辑、塑件收缩补偿设置、拔模角度应用等基础模具设计要点，结构无冗余设计，各部件配合间隙符合模具设计的常规公差要求，开模行程与脱模方向设置合理，能够直观展示盒型类壳体塑件的模具成型原理。
