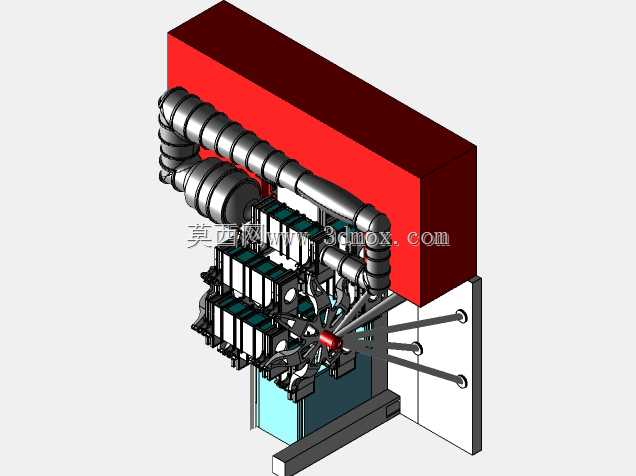

跨声速风洞试验段结构三维设计方案

　　跨声速风洞试验段是航空航天气动研发环节的核心承载结构，主要承担飞行器缩比模型、翼型构件在跨声速流速区间的气动参数采集任务，是衔接亚声速与超声速气动试验的关键过渡段结构，直接决定跨声速区间试验数据的采集精度与流场品质。从实际工程应用场景来看，这类试验段既服务于军用飞行器的跨声速阻力发散特性测试、操纵面效率验证，也覆盖民用客机巡航阶段气动优化、高速列车头型气动减阻测试等民用领域需求，部分特种试验场景下还可承担高速进气道、弹体气动布局的验证工作，是高速流体试验平台中工况覆盖最复杂、流场控制要求最高的舱段结构。

　　在结构功能设计上，该试验段首先要解决跨声速区间的洞壁干扰问题，传统实壁试验段在马赫数0.8-1.2区间会产生严重的激波反射，直接干扰模型周边流场，因此设计阶段优先采用了开闭比可调的孔壁或缝壁结构，通过调整壁面透气率匹配不同马赫数下的流场特性，避免激波反射叠加导致的测试数据失真。其次是观察与测试接口的布局，试验段侧壁与上下壁预留了标准化的光学观察窗安装位，可适配纹影仪、PIV粒子成像测速系统的光路穿透需求，同时壁面预留了密集的静压测孔、模型支架安装接口，可同时支撑表面压力分布采集、气动力天平测量、流场可视化观测等多类测试任务同步开展，减少重复开舱调整模型的时间成本。

　　设计思路的迭代过程中，最初参考了转轮类旋转支撑的方案，试图通过大直径滚珠轴承集成的旋转单元实现模型迎角的连续无级调整，但核算结构成本与安装精度后发现，大尺寸高精度滚珠轴承的加工难度大、后期维护成本高，且轴承间隙会引入模型振动误差，直接影响高速流场下的测力精度，因此最终放弃该方案，转而采用刚性支架配合外置角度调节机构的固定系统，将角度调节驱动单元设置在试验段舱体外部，既避免了驱动结构对流场的干扰，也降低了舱内密封结构的设计难度，同时将支架的支杆直径做了流线型修型，尽可能降低支杆干扰对模型气动数据的影响。

　　从外形尺寸与安装边界来看，该试验段采用矩形截面构型，截面尺寸匹配上游稳定段、下游超声速试验段的连接法兰尺寸，法兰端面采用凹凸密封结构，配合耐高温高压的密封垫片，可满足跨声速试验下的舱体密封要求，避免高速气流泄漏导致的流场压力波动。试验段整体长度满足模型阻塞比不超过1%的设计要求，可容纳最大展长不超过截面宽度70%的缩比模型安装，模型支架的安装位置位于试验段轴向中心区域，前后预留足够的流场稳定距离，避免入口段气流不均匀、出口段激波扰动对模型测试区的影响。舱体壁板采用模块化拼接设计，每块壁板均可独立拆卸，方便更换不同透气率的壁板结构、调整观察窗位置，也便于试验后清理舱内残留的示踪粒子、检查测孔是否堵塞。

　　在结构强度校核层面，试验段壳体采用高强度合金钢焊接成型，内壁做抛光处理降低壁面摩擦阻力，焊接后做整体去应力处理，避免长期高压气流冲击下产生结构变形。壁板的加强筋采用纵向布置，既提升舱体整体刚度，也避免横向加强筋对壁面流场的干扰。观察窗采用高强度光学石英玻璃，安装结构做了泄压防护设计，避免极端工况下玻璃破损引发安全事故。测压管路的走线槽集成在舱体壁板内部，所有管路接口均设置在舱体外部，减少舱内突出结构对流场的干扰。

　　实际工程应用中，这类试验段的流场校测是投入使用前的核心环节，需要通过标准模型校测获取试验段的流场均匀性、湍流度、马赫数分布偏差等核心参数，确保测试区的马赫数偏差控制在0.005以内，流向角偏差不超过0.1度，才能保证后续试验数据的可靠性。设计阶段也预留了边界层抽吸的接口，可根据试验需求在试验段入口处设置边界层抽吸槽，吸除壁面发展的低能边界层，进一步提升测试区的流场品质，满足高精度气动试验的要求。
