VEX机器人凸钩射连接轴结构件

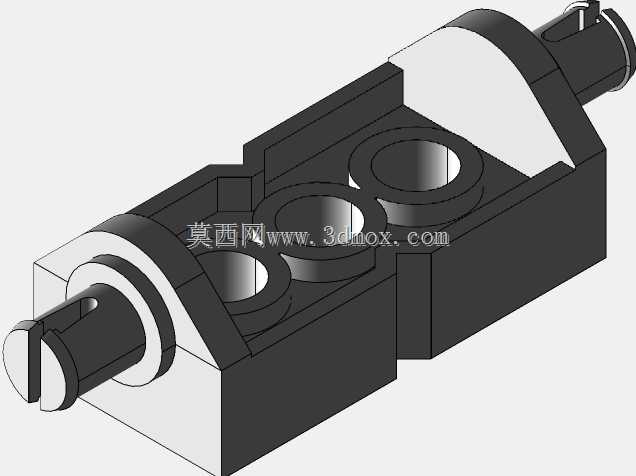

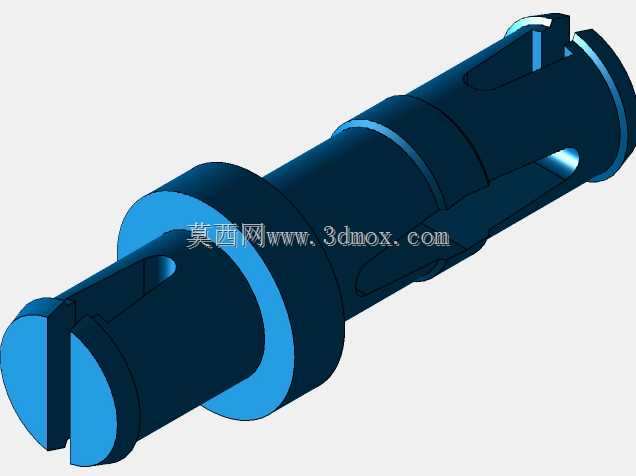

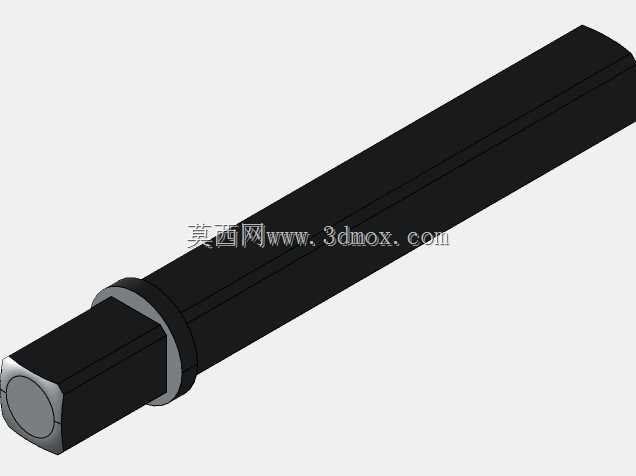

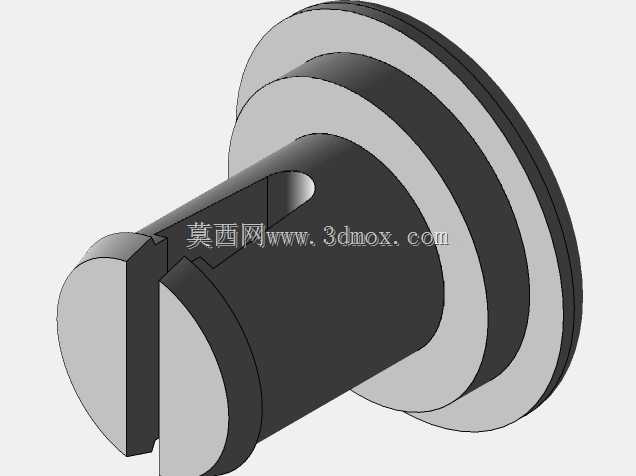

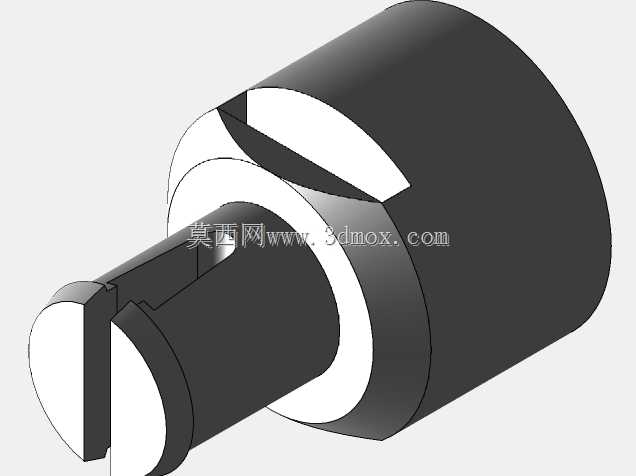

　　该结构件为VEX教育机器人钩射机构的核心连接传动部件，主要应用于竞技类教育机器人的弹射、钩取作业场景，在Hexbug系列VEX机器人的钩射指令执行单元中承担动力传递、动作限位、部件连接的多重作用。从实际装配场景来看，该零件安装于钩射机构的动力输出端与执行钩爪之间，一端的开槽结构用于与钩爪组件的凸台配合卡接，避免传动过程中出现周向打滑，另一端的柱形轴段穿入机构的支撑座孔位，通过轴身的环形槽配合卡簧实现轴向定位，无需额外紧固件即可完成快速装配，适配竞赛场景下的快速拆装调试需求。设计过程中优先考虑了竞技场景下的冲击载荷耐受能力，轴身主体采用等直径柱形结构，在开槽位置做了局部加厚处理，避免钩取、弹射瞬间的应力集中导致零件断裂，

　　轴段与支撑座配合的位置预留了0.1mm的间隙公差，既保证转动过程中的顺畅度，又不会因间隙过大出现传动旷量，影响钩射动作的定位精度。从安装边界来看，零件整体轴向长度适配VEX标准孔位的间距规格，最大外径不超过标准梁的安装孔中心距，可直接兼容现有VEX结构件的安装孔位，无需对原有支撑结构做二次加工即可完成替换装配。零件表面的开槽位置深度经过反复校核，既保证与钩爪凸台的配合深度足够传递弹射瞬间的扭矩，又不会因开槽过深削弱轴身的结构强度，轴端的倒角处理方便装配时快速导入支撑座孔位，减少装配过程中的卡滞问题。在实际功能实现上，该零件随动力输出轴转动时，可带动端部的钩爪完成抬起、钩取、弹射释放的连贯动作，轴身的限位平面与支撑座内的限位块配合，

　　可限制钩爪的最大转动角度，避免动作超程导致机构卡死或零件损坏。不同于普通的连接轴类零件，该结构件集成了连接、传动、限位三重功能，减少了机构内的零件数量，降低了装配复杂度，同时减少了多零件配合带来的累积误差，提升了钩射动作的重复定位精度，在多次循环作业的场景下仍能保持稳定的动作一致性。针对教育机器人竞赛中常见的碰撞、跌落场景，零件的结构圆角均做了R1以上的过渡处理，避免尖锐棱角在碰撞时出现应力崩裂，整体结构无薄壁脆弱区域，可承受常规竞赛场景下的意外冲击。从建模逻辑来看，该零件采用回转体基础特征加切削开槽的方式构建，所有配合尺寸均严格遵循VEX机器人的零件公差标准，配合面的粗糙度要求控制在Ra1.6以内，保证相对运动时的摩擦阻力处于合理区间，非配合面做常规外观处理即可，无需额外的表面加工工序，适配批量加工的生产需求。
