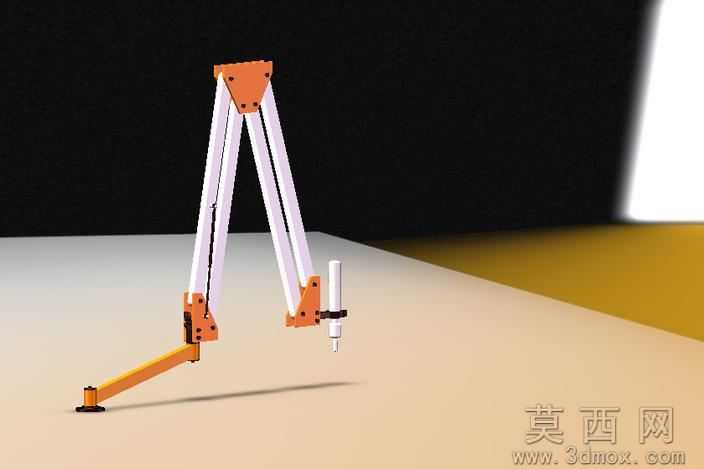

曼努埃尔款攻牙机三维结构设计

本作品为曼努埃尔款攻牙机的三维设计模型，整体建模过程依托SolidWorks平台完成，从核心功能结构出发还原设备的完整机械形态。建模阶段首先梳理攻牙机的功能逻辑，将设备拆分为动力输入单元、攻牙执行单元、工件定位单元、进给调节单元、机架支撑单元五大模块，逐一对单个零件进行参数化建模，确保每一处轴孔配合、螺纹连接、导轨滑动结构的尺寸参数符合机械加工的通用公差标准，避免出现装配干涉问题。在零件建模完成后，按照实际设备的装配顺序完成整机虚拟装配，对攻牙主轴的进给行程、工件夹具的夹持范围、传动结构的运动路径进行运动仿真验证，确保各活动部件在运行过程中无碰撞、无卡滞，能够实现稳定的内螺纹加工动作。材质与外观渲染阶段，针对不同部件的实际用材赋予对应材质属性：机架支撑部分采用铸铁材质，调整哑光深灰的金属粗糙度参数还原铸造机身的厚重质感；传动齿轮、主轴等核心受力部件赋予调质合金钢材质，添加细微的表面磨削纹理体现加工精度；操作手柄、调节旋钮等操作件赋予防滑胶木材质，调整漫反射参数还原非金属部件的哑光触感；紧固件、导轨滑动面赋予抛光钢材材质，添加轻微的环境反射效果凸显金属加工面的光洁度。设计过程中重点还原攻牙机的核心功能结构，包括主轴的正反转切换机构、进给深度的限位调节结构、工件夹持的对中调整结构，每一处细节都参考真实攻牙设备的结构原理进行搭建，既保证模型外观与真实设备高度一致，也完整保留了设备的结构装配关系，可用于机械结构教学、攻牙工艺演示、设备改造方案验证等场景，能够直观展现立式攻牙设备的工作原理与结构组成，为相关机械设计工作提供可靠的三维参考。
