五轴加工中心精密主轴机头结构

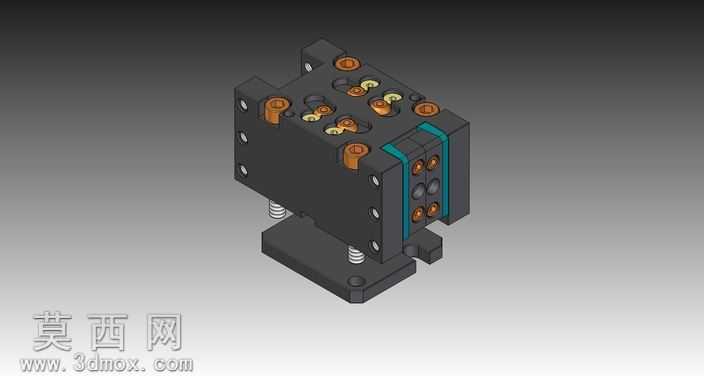

本模型为五轴加工设备核心机头组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工装配公差规范，对每一处连接结构、安装孔位、配合面都做了精准的尺寸约束，确保各部件装配关系符合实际生产装配逻辑。模型整体采用块体基座加模块化功能单元的布局设计，底部设置带弹簧缓冲的安装底座，通过对称分布的弹簧结构实现机头安装时的减震预紧，底座预留标准安装孔位可直接与机床滑台部件完成对接。主体基座部分采用高强度铸铁材质的渲染设定，表面做哑光发黑质感处理，还原工业机床部件的真实表面工艺，基座侧面均匀分布定位销孔与螺栓安装孔，孔位做沉头结构设计，保证螺栓安装后端面平整无凸起。模型上部的功能接口区域采用铜质材质渲染，区分油路、气路与刀具冷却通道接口，每个接口都做了内螺纹细节建模，接口周边做倒角处理避免安装时出现应力集中问题。侧面的多轴传动模块采用分层结构设计，外层设置青绿色密封胶条渲染效果，还原实际部件的密封防尘结构，模块内部排布多组传动轴承与导向元件，各元件之间保留合理的装配间隙，符合精密传动部件的设计要求。建模过程中对所有运动部件做了运动干涉检查，确保各轴运动行程内无结构碰撞，细节处还原了紧固件、密封件、定位件的真实结构，没有过度简化关键配合部位，整体模型可用于五轴机床结构教学、机头部件选型参考、虚拟装配仿真等场景，渲染阶段采用工业产品常用的三点布光方式，突出金属部件的质感与结构层次感，清晰展现各部分的结构连接关系与布局逻辑，让观看者可以直观理解五轴机头的内部构造与工作原理。
